汽车冲压模具用铰接式连接支座结构

在汽车冲压生产线的模具工位上，这类铰接式连接支座是承担工位间动作传递、模具部件联动定位的核心受力构件，日常运行中需要反复承受冲床滑块往复运动带来的交变载荷，同时还要适配模具开合过程中的角度偏转需求，避免刚性连接带来的应力集中导致部件开裂失效。从实际使用场景来看，这类零件多安装在冲压模具的斜楔传动、侧冲机构的铰接点位，或是自动化送料臂与模具端拾器的连接位置，既要保证连接的刚性，又要预留足够的转动自由度，抵消工位累计误差带来的装配应力。

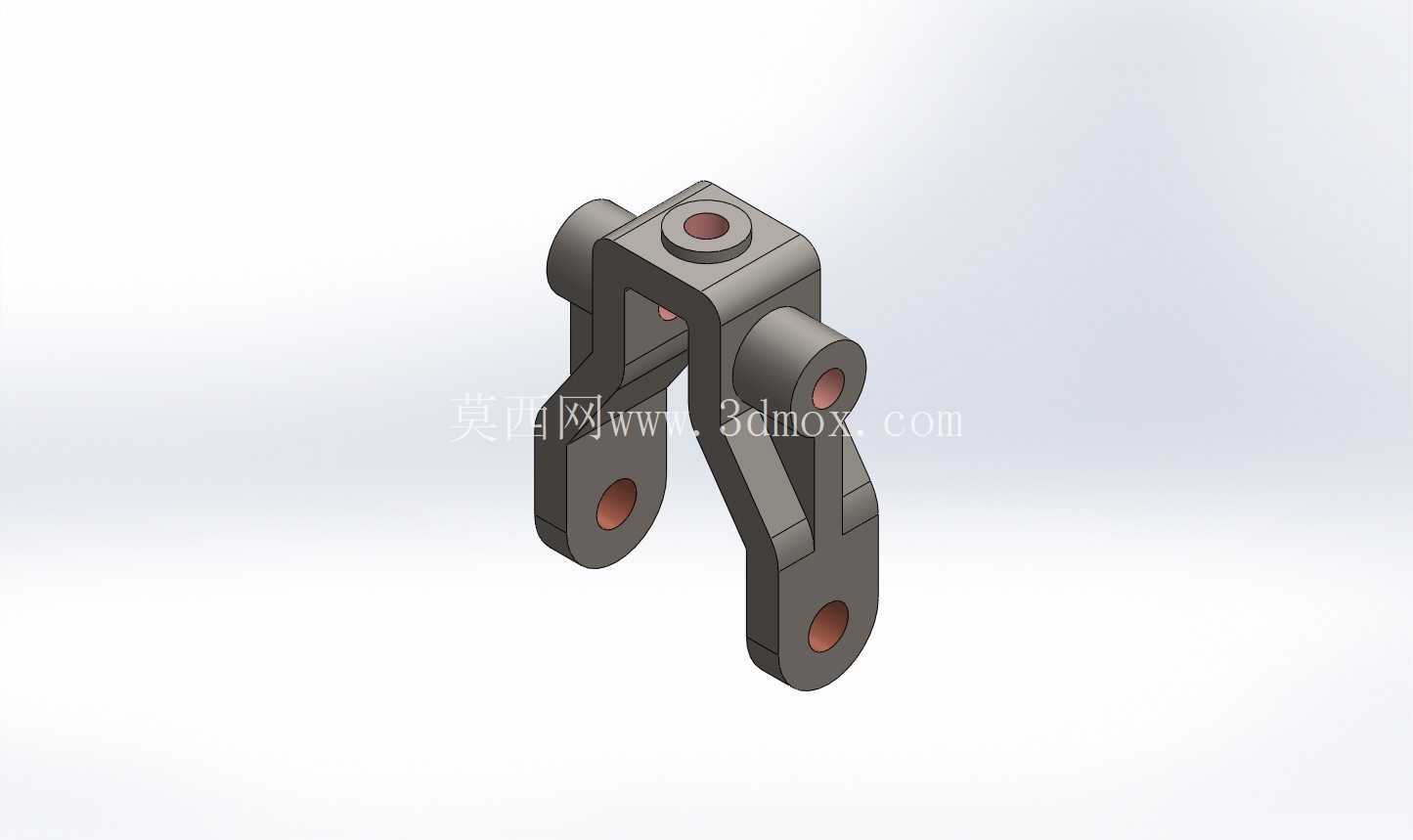

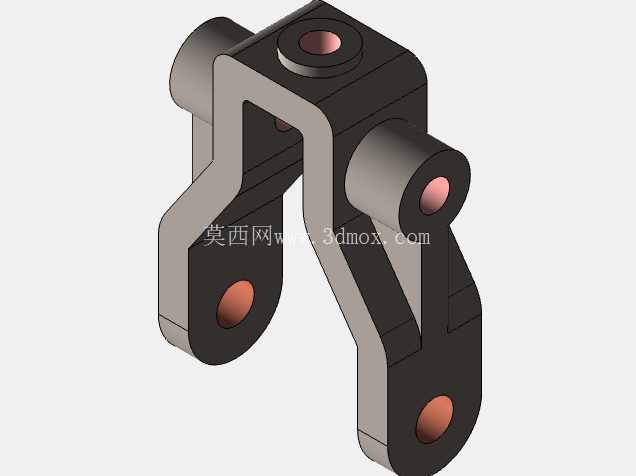

设计这类构件时，首先要核算的是铰接点位的载荷边界：三个带衬套的铰接孔分别对应不同的连接端，上方的单孔用于与固定模座的驱动端连接，下方两个分叉臂的孔位分别连接两个执行端，实现单输入双输出的动力分流，分叉结构的夹角经过受力优化，在最大开合角度下不会出现臂体干涉，同时保证力的传递方向始终沿臂体轴向，减少额外的弯曲力矩。孔位内部预留的衬套安装位，采用过盈配合的设计思路，实际装配时压入铜基石墨自润滑衬套，无需额外加注润滑脂即可满足长期往复转动的耐磨需求，适配冲压车间多粉尘、少维护的工况环境，避免润滑油吸附铁屑造成孔位磨损失效。

从安装边界来看，零件的整体外形采用等强度设计，臂体的截面从铰接孔位置向末端逐渐过渡，在保证整体强度的前提下尽可能减少冗余重量，降低运动过程中的惯性冲击。三个铰接孔的同轴度、孔位间距公差控制在IT7级范围内，避免装配后出现卡滞、转动不畅的问题；臂体与孔位衔接的位置做了大圆角过渡，消除应力集中点，经过调质处理的基体材料可以承受不低于12MPa的交变弯曲应力，满足百万次冲压循环的使用寿命要求。实际建模过程中，需要重点验证不同开合角度下的臂体间隙：当驱动端带动支座转动到最大行程位置时，两个分叉臂的外侧与相邻模具部件的安全间隙不小于3mm，避免生产过程中出现碰撞干涉；同时要核算孔位的接触应力，保证衬套压装后不会出现基体开裂，铰接销穿过孔位后的轴向窜动量控制在0.1mm以内，保证传动精度。

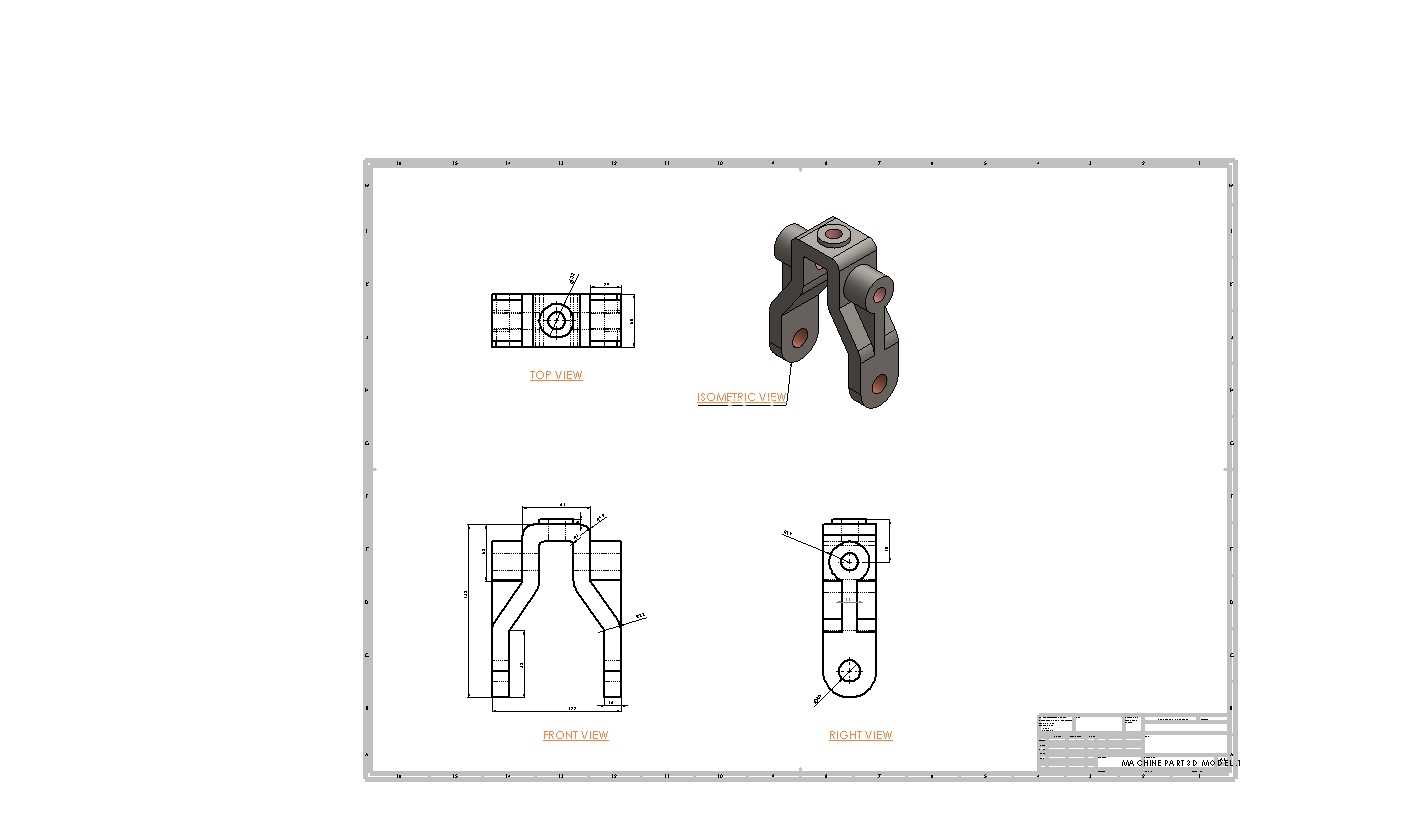

这类零件的结构设计没有多余的装饰性特征，所有的几何特征都服务于功能需求：臂体侧面的加强筋沿受力方向布置，在不增加整体壁厚的前提下提升臂体的抗弯曲能力；孔位端面的凸台设计既增加了孔位的接触长度，提升铰接连接的稳定性，又减少了臂体整体的加工面面积，降低后续机加工的工作量。在冲压模具的实际调试过程中，这类铰接支座的尺寸精度直接影响侧冲机构的对位精度，如果孔位间距超差，会导致侧冲头与凹模的对位偏移，出现冲压件毛刺过大、孔位错位的质量问题，因此建模时需要严格控制各特征的形位公差，将装配基准设置在上方主铰接孔的轴线位置，以此为基准标注其余两个孔位的位置尺寸，减少加工过程中的基准转换误差。

不同于普通的刚性连接支座，这类铰接结构的核心作用是在刚性传动的基础上补偿小范围的角度偏差，当模具部件因温度变化出现热胀冷缩，或是冲压过程中出现微小的震动偏移时，铰接结构可以通过微小转动抵消这些偏移量，保护相连的传动部件不会因为过载出现断裂。在三维建模过程中，需要提前模拟整个运动行程的干涉情况，验证0度到最大转动角度范围内，所有相邻部件的间隙都满足安全要求，同时要考虑装配工艺性：铰接孔的端面预留足够的扳手操作空间，方便铰接销的安装与拆卸，衬套压装的导入角做15度倒角处理，避免压装过程中出现衬套切边、卡滞的问题。
