汽车冲压成型折弯钣金结构件

这类钣金构件在汽车冲压配套的工装、设备护罩以及车载小型安装支架场景中应用十分广泛，日常接触到的生产线侧防护内支撑、设备走线槽壳体、小型电控模块安装座，很多都采用这类带多段折弯、局部避让缺口的钣金结构。从实际使用场景来看，这类构件不需要承受大吨位的冲击载荷，更多是承担空间分隔、部件承托、走线防护的作用，因此设计时优先考虑折弯工艺的可实现性，避免出现无法一次成型的死角，同时要兼顾安装时的操作空间，预留足够的让位结构。

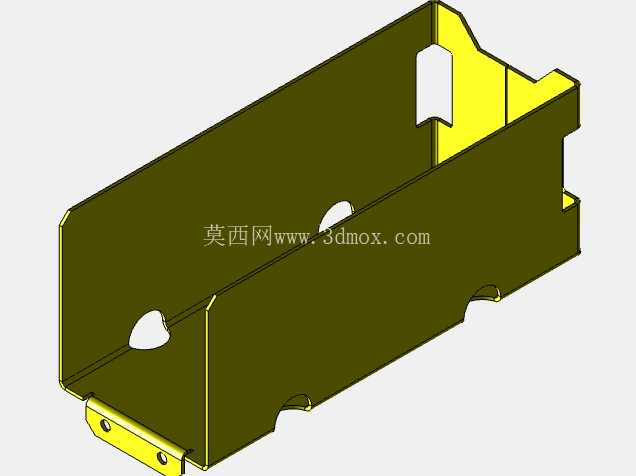

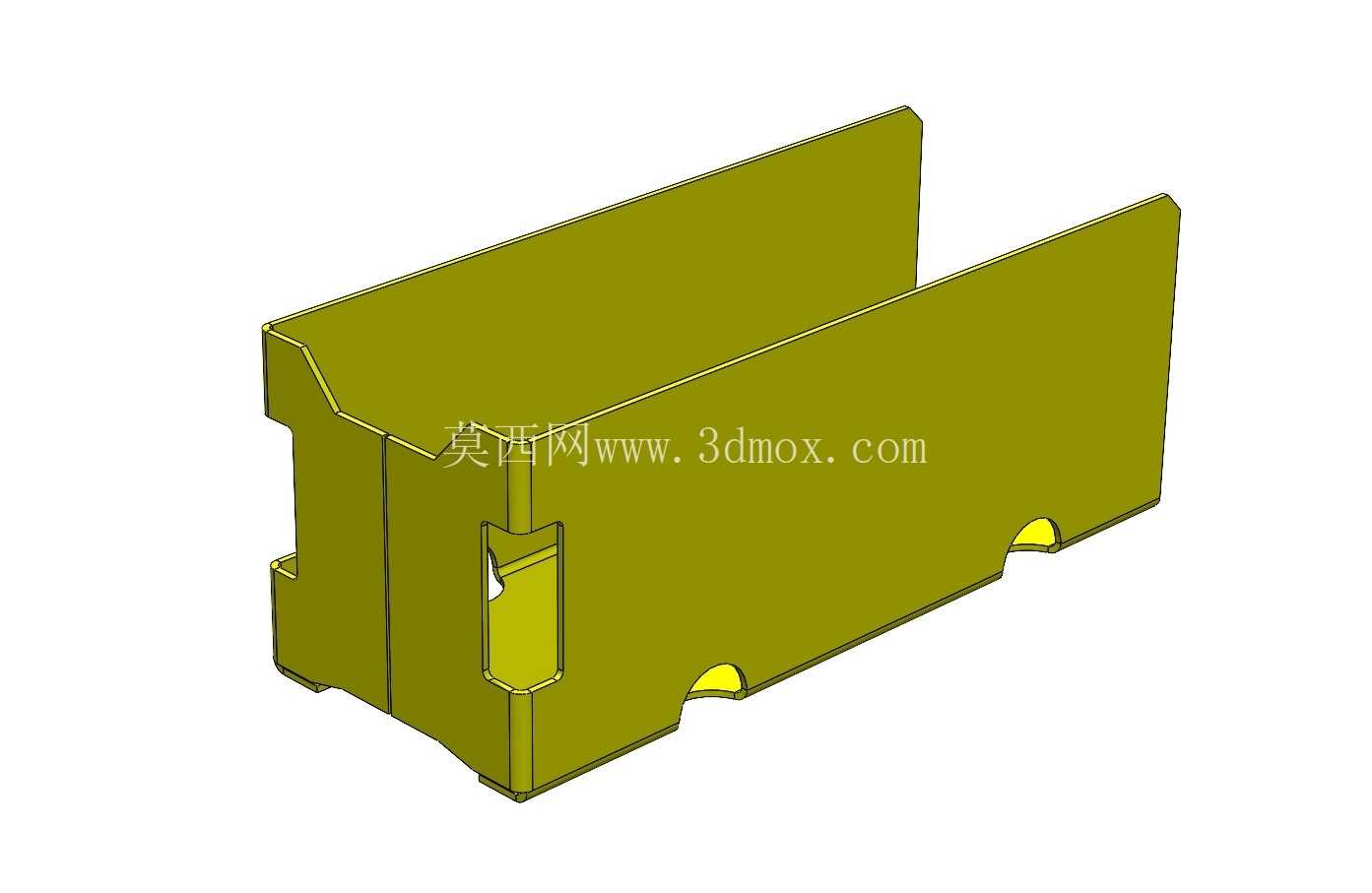

从结构功能上看，该构件主体采用长槽型的折弯主体，两侧立边形成稳定的U型支撑结构，相比平板式的钣金件，这种结构的抗侧向弯折能力提升明显，不需要额外增加加强筋就能满足常规的支撑需求，能有效减少焊接工序，降低加工过程中的变形风险。构件边缘设置的多处半圆形缺口，并非随意设计的减重结构，实际是安装时的让位槽，对应装配位置的凸台、固定螺栓头，安装时不需要额外扩孔或者现场裁切，直接对位就能卡入到位，能大幅提升现场装配的效率，避免二次加工对钣金表面防护层的破坏。侧面预留的方形开孔，是走线或者卡扣固定的工位，对应配套的卡扣件可以直接卡入开孔，不需要额外钻孔攻丝，适配汽车生产线快装的需求。

设计这类钣金件的时候，首先要核算原材料的展开尺寸，每道折弯的扣除量需要根据板材厚度、折弯R角精准计算，避免成型后整体尺寸超差，和周边装配部件出现干涉。主体的长槽结构折弯时，要控制折弯角度的公差，常规场景下折弯角度公差控制在±0.5度以内，就能保证立边的直线度，不会出现两端翘起无法贴合安装面的问题。局部的小缺口和开孔，要和折弯线保持足够的距离，避免折弯时缺口位置出现应力集中导致的撕裂，一般来说开孔边缘距离折弯线的距离要大于1.5倍板材厚度，这个结构的缺口位置刚好满足这个工艺要求，能有效降低折弯废品率。

从安装边界来看，这类构件的安装面一般贴合在设备的框架型材或者车身的安装基板上，底部的平面平面度要求控制在0.2mm以内，保证安装后不会出现翘曲，固定点一般分布在构件的两端以及中间位置，对应缺口的位置刚好避开固定点的凸起结构，不需要额外增加垫片调整间隙。构件的整体长度方向尺寸适配常规的安装工位宽度，立边的高度根据内部容纳的线束、小型模块的尺寸确定，不会出现过高导致空间浪费，或者过低无法容纳内部构件的问题。实际应用中，这类钣金件一般采用冷轧钢板加工，表面做喷塑或者镀锌处理，适配车间内的常规使用环境，具备基础的防锈防腐蚀能力，不需要额外做表面特殊处理就能满足使用寿命要求。

在建模过程中，这类结构优先采用钣金模块进行参数化设计，每道折弯、每个切口都保留可编辑的参数，后续如果需要调整尺寸适配不同的安装工位，只需要修改对应的参数就能快速生成新的展开图，直接对接激光切割和数控折弯设备，不需要重新绘制图纸。设计时还要提前考虑展开后的板材利用率，尽量让展开轮廓接近矩形，减少边角料的浪费，这个构件的展开轮廓没有多余的异形突出结构，排样时可以紧密排布，能有效提升原材料的利用率，降低批量加工的成本。同时要注意折弯顺序的规划，先折内部的小边，再折主体的大边，避免折弯过程中刀具和已经成型的结构发生碰撞，保证加工过程的顺畅，减少调机试模的时间。
