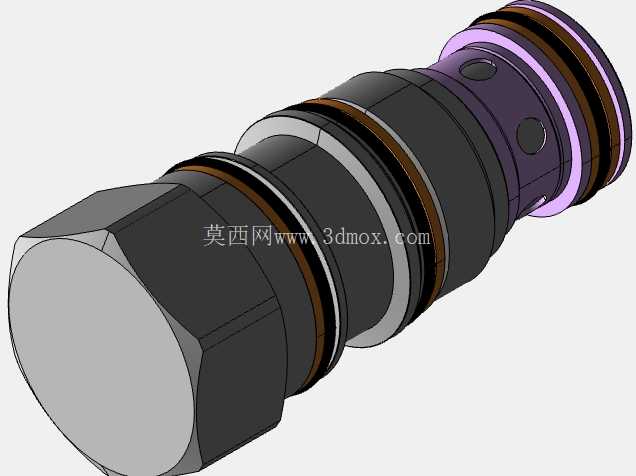

带标准先导装置的Sun先导开启式止回阀结构

在重型工程机械、起重设备、矿山掘进装备的高压液压回路设计中，插装式先导止回阀一直是解决负载保持、方向锁紧、油路隔离需求的核心元件，这款Sun系列先导开启式止回阀的三维结构，完整还原了螺纹插装阀的典型设计逻辑，能为液压系统选型、阀块孔道设计、装配干涉校验提供精准的三维参照。从实际应用场景来看，这类阀常被布置在挖掘机斗杆油缸无杆腔油路、起重机变幅油缸锁紧回路、注塑机合模机构保压油路中，核心作用是在主油路失压时牢牢锁死执行机构的位置，避免负载因自重下滑，同时又能通过先导控制信号实现反向油流的可控开启，满足执行机构回程动作的需求，相比普通单向阀，它不需要在反向油路额外设置卸荷阀组，能大幅缩小阀块的安装体积，减少管路连接点的泄漏风险。

从功能特性上看，这款阀采用先导式开阀结构，主阀芯的开启不直接依赖反向油压顶推，而是通过引入独立的先导控制压力，先推开主阀芯内部的先导小阀芯，泄放主阀芯背压腔的高压油，让主阀芯在上下压差作用下平稳抬起，这种设计能有效避免普通单向阀反向开启时需要克服高压弹簧力、开启压力波动大的问题，即使在系统最高工作压力下，也只需要稳定的先导压力就能实现反向通流，不会出现阀芯卡滞、开启滞后导致的油路冲击。密封结构上，阀芯外周布置了多道不同材质的密封圈，靠近油口的位置采用硬度较高的耐磨密封件抵御油液杂质的冲刷，阀芯配合面采用低摩擦系数的密封材料降低滑动阻力，所有静密封点都做了防挤出设计，即使在高压脉冲工况下，密封圈也不会被挤入配合间隙造成损坏，能长期耐受液压系统常见的水乙二醇、矿物液压油等介质腐蚀。

设计思路层面，这款阀采用了标准的3/4英寸螺纹插装结构，所有安装尺寸完全符合Sun系列插装阀的孔型标准，设计阀块时不需要单独定制非标孔道，直接调用标准插装阀孔模型就能完成阀块设计，能大幅缩短液压集成块的设计周期。阀芯内部的流道做了流线型优化，油液从进油口流向出油口时，不会出现直角转弯造成的流阻激增，在最大流量工况下的压降能控制在较低水平，减少系统的无用功发热。弹簧腔设计了独立的泄油通道，不会因为弹簧腔困油造成阀芯动作卡滞，同时阀芯的行程做了精准限位，既能保证全开状态下的通流面积满足流量需求，又能避免阀芯开度过大撞击阀套造成的结构损伤。外形上，阀的外露端采用标准六角结构，安装时可以用普通开口扳手直接拧紧，不需要专用工装，阀的整体长度控制在紧凑范围内，即使在空间局促的小型阀块上也能并排布置多支阀，不会出现扳手空间不足的问题。

安装边界方面，这款阀插入阀块的深度、各台肩的位置尺寸都有严格的公差要求，建模时已经还原了所有配合面的尺寸精度，阀块上对应的安装孔需要保证同轴度、表面粗糙度符合要求，否则容易出现内泄漏增大、阀芯卡滞的问题。阀的各个油口位置对应插装孔的环形腔，设计阀块孔道时要注意油口的连通方向，避免将控制油口和主油口接反，先导控制油的引入口可以根据系统需求选择内控或者外控方式，三维模型中预留了控制油道的接口位置，方便设计人员根据实际回路调整引油方式。在做整机液压系统装配校验时，这个模型可以直接导入整机装配体，检查阀外露部分和周边管路、机架的干涉情况，提前避免现场安装时出现阀件无法装入、扳手操作空间不足的问题，对于液压系统设计人员来说，精准的三维模型能减少大量的现场配改工作，提升系统设计的可靠性。
