丹佛斯带板载电子设备比例方向阀结构

在工业液压系统的实际应用场景里，这类带板载电子设备的比例方向阀，常被部署在需要精准流量与方向控制的液压回路中，比如冶金设备的压下机构、注塑机的开合模控制回路、工程机械的执行元件驱动端，都能见到这类元件的身影。和普通开关型方向阀不同，它的核心作用是根据输入的电信号，连续成比例地控制液压油的流动方向与流量大小，最终实现执行机构的平滑启停、无级调速以及精准位置控制，避免开关阀切换时的液压冲击，延长整个液压回路中管路、油缸、泵源的使用寿命。

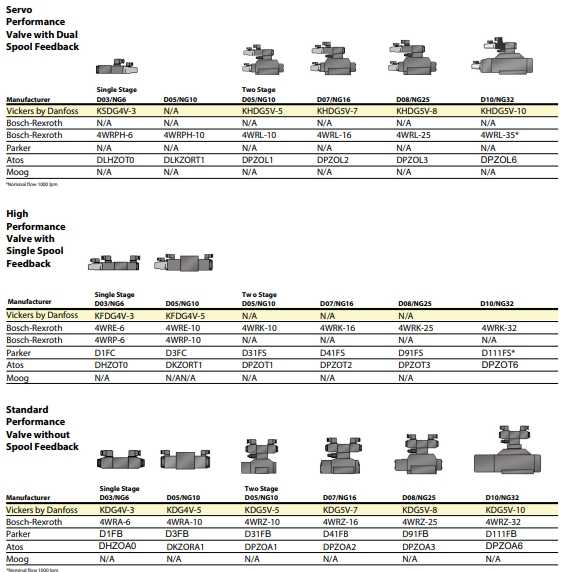

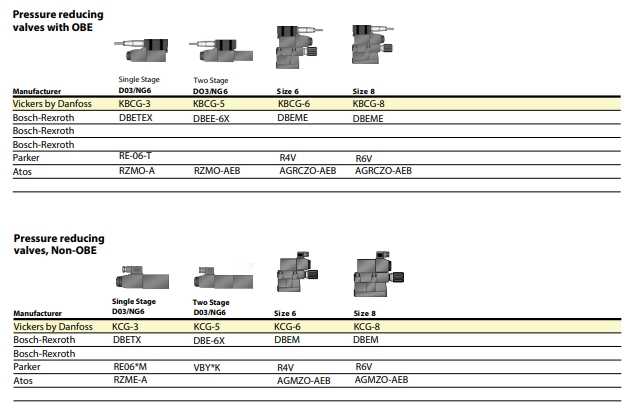

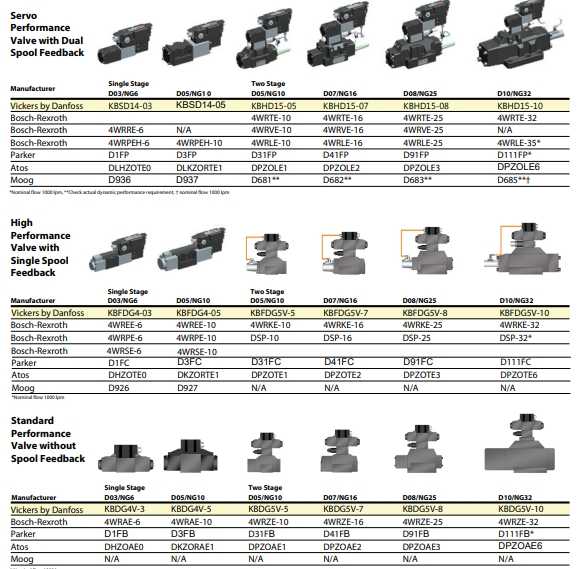

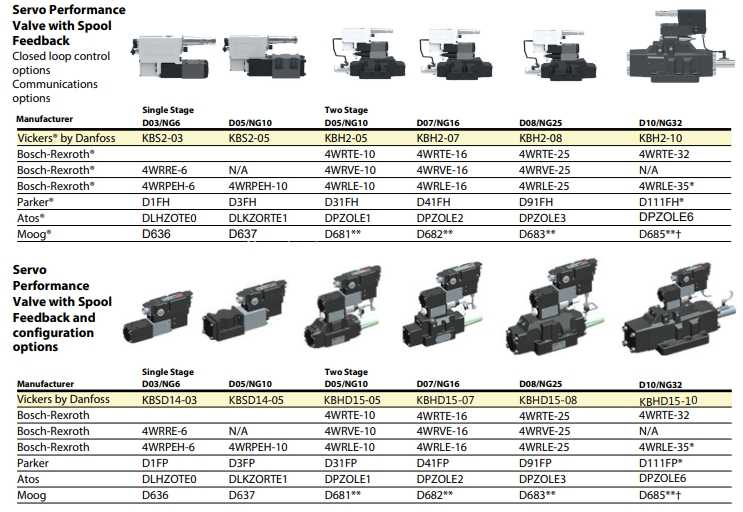

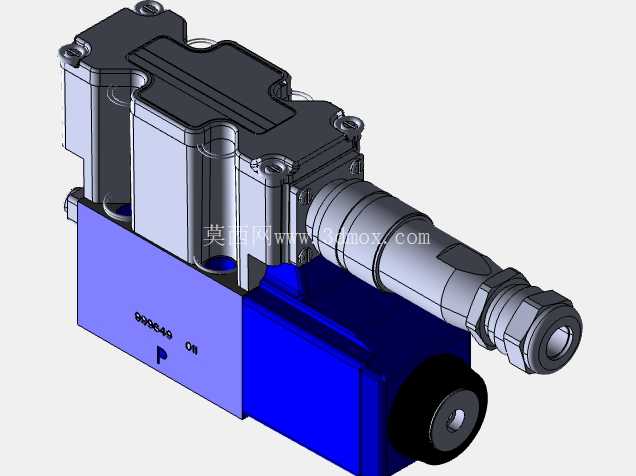

从功能特性来看，这款阀集成了板载电子设备，也就是OBE结构，把信号放大、反馈处理的电路直接集成在阀本体上，省去了传统比例阀需要外接独立放大器的布线麻烦，同时缩短了信号传输路径，能有效降低外部电磁干扰对控制精度的影响，在车间复杂电磁环境下的工作稳定性更有保障。阀的主体分为阀体、电磁铁驱动段、集成电子舱、接线端几个部分，阀体部分采用了常见的滑阀结构，阀芯和阀套的配合精度控制在微米级，保证节流边的控制线性度，阀体上预留的油口标识清晰，P口为进油、T口回油、A/B口接执行元件，现场接管时不容易出现接反的问题。

设计思路上，这款阀优先考虑了工业现场的安装兼容性，安装面的尺寸遵循标准液压阀安装通径规范，能直接替换同通径的常规比例阀，不需要重新设计阀块的安装孔位，降低设备改造的设计与加工成本。集成电子舱部分做了密封处理，能适应车间常见的油污、轻度粉尘环境，接线端采用了标准的工业连接器，接线时不需要焊接，直接插接即可完成电气连接，现场维护的拆装效率更高。阀芯的驱动部分采用湿式电磁铁结构，电磁铁的衔铁浸泡在液压油里，工作时的热量能被液压油带走，长时间连续工作也不会出现过热烧损的问题，同时液压油的阻尼作用能降低阀芯动作时的振动，提升控制的平稳性。

从安装边界来看，这款阀的整体外形尺寸在同通径比例阀中属于紧凑型设计，电子舱部分布置在阀的顶部，不会额外增加阀的宽度方向尺寸，在阀块上密集布置多个阀的时候，不会出现相邻阀的安装干涉问题。阀的长度方向预留了接线的操作空间，安装时不需要在阀的侧面预留额外的接线空间，能有效缩小整个液压阀组的整体体积。阀体底部的安装螺栓孔位置、油口的通径尺寸都严格对应行业标准，设计阀块时只需要按照标准通径的阀块设计规范来排布油道即可，不需要单独为这款阀做特殊的油道设计。在实际选型时，需要注意匹配系统的额定流量与工作压力，这款阀的额定压力覆盖常规工业液压系统的21MPa-35MPa区间，能满足绝大多数中高压液压系统的使用需求，板载电子设备的输入信号支持常见的0-10V电压信号或者4-20mA电流信号，能直接对接主流的PLC控制输出，不需要额外做信号转换。

在实际调试过程中，因为板载电子设备已经预存了阀芯的控制特性曲线，现场只需要做简单的零点与增益校准即可投入使用，不像外接放大器的比例阀需要反复调整多个电位器来匹配阀芯特性，能大幅缩短现场调试的时间。阀的内部集成了阀芯位置反馈传感器，能实时检测阀芯的实际位置，和输入信号做闭环对比，当出现阀芯卡滞、信号偏差过大的情况时，能自动输出故障信号，方便设备运维人员快速定位故障点，减少设备停机排查的时间。阀体的表面做了发黑或者镀锌处理，能适应常规工业环境下的防腐蚀需求，在湿度较高的车间环境里也不会轻易出现锈蚀问题，延长元件的使用寿命。
