乘用车辆排气系统总成结构三维数模

这套排气系统总成的数模搭建，最初是为了匹配前置前驱紧凑级乘用车的底盘布置需求，在整车总布置阶段，排气系统的走向直接决定了底盘离地间隙、后排地板凸起高度以及周边隔热件的安装空间，因此建模过程中首先要锚定的就是动力端排气歧管出口的安装坐标，以及后悬置、油箱、后副车架这些周边硬点的边界约束，避免后续出现装配干涉问题。

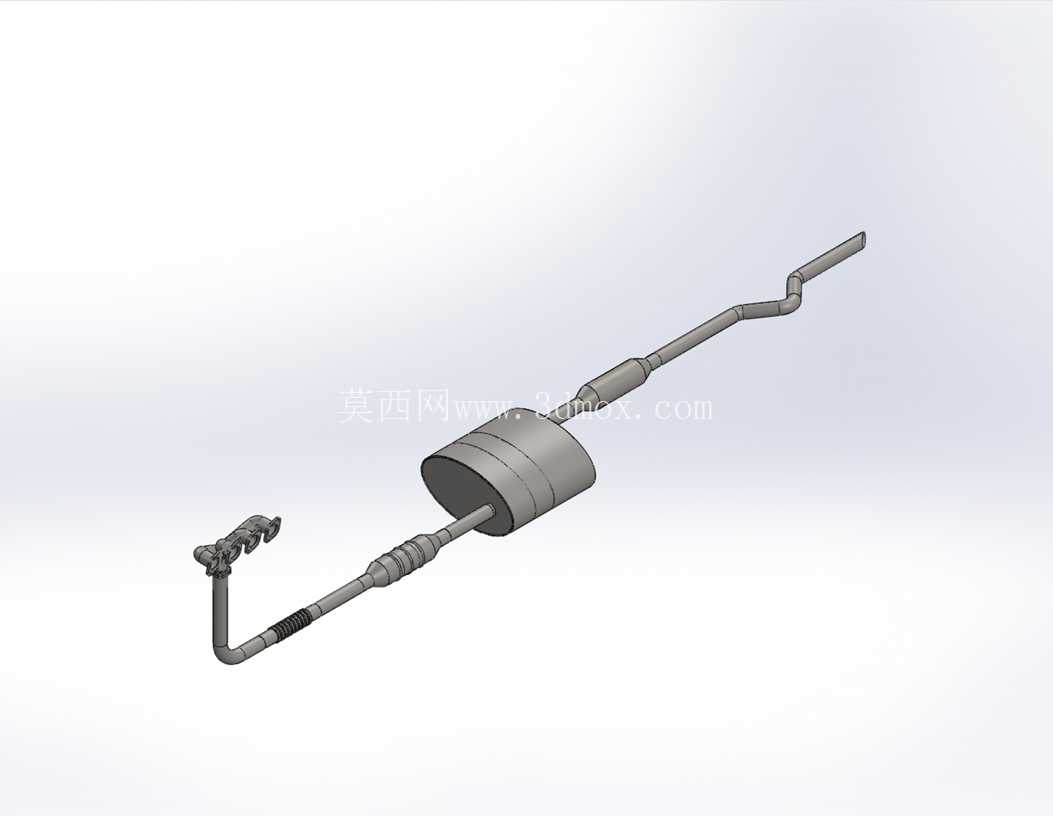

从实际功能层面看，这套总成承担着将发动机燃烧后产生的高温废气有序导出、降低排气噪音、衰减排气振动的核心作用，数模中包含了从歧管连接端开始的柔性波纹管段、前置催化器连接段、主消声器筒体、中后段连接管路以及尾管出气段几个核心部分，其中波纹管段的弯折角度是建模时反复调整的部分——这一段需要吸收发动机运转过程中产生的抖动位移，避免排气系统的振动直接传递到车身地板引发NVH问题，因此波纹管的长度、弯折曲率都要匹配动力总成的悬置位移量，既要保证足够的变形补偿量，又不能因为弯折过度导致排气背压升高，影响发动机的动力输出效率。

主消声器部分采用了横置筒体的结构，这是为了适配紧凑级车型后桥附近的底盘空间，筒体的直径、长度都要避开后悬架下摆臂的运动行程，同时要预留出至少25mm的隔热间隙，避免高温筒体烘烤油箱或者车身底板的PVC涂层。建模时消声器内部的隔板、穿孔管结构虽然做了简化处理，但外部的安装吊耳位置完全按照实车受力点布置，三个吊耳分别布置在催化器后端、消声器前端、消声器尾端，每个吊耳的安装角度都垂直于排气系统的振动方向，保证橡胶吊块能够有效过滤不同方向的振动传递。

管路走向的设计上，全程避开了底盘上的燃油管路、制动管路以及线束的布置区域，所有弯折位置都采用大圆弧过渡，避免直角弯折造成的排气阻力激增，同时每一段管路的管径变化都做了平滑过渡，从歧管端的小口径逐步过渡到尾段的大口径，匹配不同转速下的排气脉冲特性，兼顾低转速扭矩输出和高转速的排气通畅性。尾管的出气角度做了轻微的下倾设计，避免排气直接吹向后方保险杠造成漆面老化，同时伸出后保险杠的长度控制在安全范围内，防止行人磕碰时造成额外伤害。

在安装边界的设定上，所有连接法兰的螺栓孔位都对应动力端、车身吊耳的标准安装坐标，法兰面的密封面平面度在建模时做了公差约束，保证装配后不会出现废气泄漏的问题。整套数模的管路弯折半径、筒体尺寸都参考了同级别量产车型的实际参数，虽然部分细节尺寸是基于布置边界推算得出，但整体空间位置、连接关系完全符合整车开发的实际流程要求，能够用于底盘总布置校核、排气系统周边零部件设计参考、相关冲压模具的结构方案推导，也可以作为汽车构造教学、排气系统设计入门的参考案例，帮助从业者理解排气系统在整车布置中的约束条件、各段结构的功能作用以及安装匹配的核心要点。建模过程中特意还原了实车上的管路段弯折落差，从发动机舱出来之后管路先向下避让副车架，再水平向后延伸经过油箱侧边，最终在消声器位置抬升连接尾管，整个走向完全贴合底盘的型面变化，没有出现超出底盘轮廓的部分，保证车辆通过起伏路面时排气系统不会首先发生托底磕碰。
