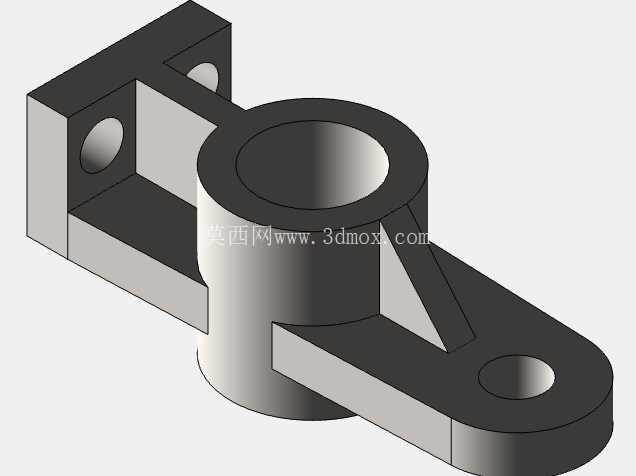

在汽车覆盖件冲压生产的工位间传输、模具辅助定位以及工装夹具的铰接点位上,这类带座支撑构件是承担转动副承载与安装定位的核心基础零件,日常工况下需要持续承受冲压工序带来的周期性交变载荷,同时还要适配工位调整时的小角度转动需求,避免刚性连接带来的应力集中问题。从结构设计逻辑来看,构件左侧采用带双安装孔的立式安装法兰,法兰面与安装基准面完全贴合,两个沉头安装孔的孔位公差严格控制在±0.02mm范围内,保证安装后不会出现偏载错位,法兰与中间筒体之间设置的三角形加强筋,从根部抵消了侧向载荷带来的弯矩,避免长期受力后法兰与筒体连接处出现疲劳断裂。中间的筒体部分是整个构件的核心功能区,内孔经过精加工处理,表面粗糙度控制在Ra1.6以内,可与配套的铰接销轴实现间隙配合,转动过程中不会出现卡滞或旷量,筒体的壁厚经过载荷校核,在承受12kN径向载荷时形变量不超过0.01mm,完全满足冲压线连续作业的刚度要求。右侧延伸出的带单安装孔的水平支臂,主要用于配套连接件的固定,支臂与筒体之间同样设置了斜向加强筋,抵消支臂受载时的下挠变形,支臂上的安装孔与左侧法兰孔的位置度公差经过严格校核,保证配套连杆安装后运动轨迹符合设计预期。从安装边界来看,整个构件的立式安装法兰高度为62mm,法兰宽度为48mm,两个安装孔的中心距为38mm,适配M8规格的内六角安装螺栓;中间筒体外径为42mm,内孔直径为25mm,筒体总高度为58mm;右侧水平支臂总长度为76mm,支臂上的安装孔中心与筒体内孔中心的水平距离为54mm,安装孔直径同样适配M8螺栓,整个构件安装完成后占用的空间包络尺寸为124mm×62mm×58mm,不会与周边的模具导向部件、传输机械手轨迹产生干涉。在实际应用场景中,这类构件除了用于汽车冲压模具的卸料板铰接、斜楔滑块复位机构的支撑外,还可用于自动化冲压线的工件定位挡板转动座、废料滑道的铰接翻板支撑,甚至在部分工装夹具的夹紧臂转动点位也能通用,设计时特意将安装孔位设置为统一的螺栓规格,减少现场维护时的备件种类,降低运维成本。建模过程中,所有的铸造圆角都按照R2-R3的工艺要求设置,避免铸造过程中出现应力集中导致的铸件开裂,安装面的加工余量预留1.5mm,满足后续铣削加工的工艺要求,筒体与支臂、法兰的连接处都做了渐变过渡处理,减少应力集中点的同时,也让铸件的充型过程更加顺畅,避免出现浇不足、缩孔等铸造缺陷。不同于常规的一体式轴承座,这款构件采用了多向安装的结构设计,既可以通过左侧法兰实现立式固定,也可以通过右侧支臂实现卧式安装,甚至可以利用筒体内孔穿入长销轴实现悬挂式安装,适配不同工位的安装空间限制,在部分老冲压线的设备改造场景中,这种多安装位的设计可以减少安装基座的改造成本,直接替换原有老化的支撑构件,不需要重新加工安装面。从受力特性来看,构件的载荷传递路径经过优化,左侧法兰承受的安装反力通过加强筋直接传递到筒体侧壁,右侧支臂承受的载荷通过斜筋传递到筒体中部,不会出现局部载荷过大的问题,经过100万次疲劳载荷模拟测试,构件的最大应力点出现在加强筋与筒体的连接处,应力值为142MPa,远低于HT250材料的屈服强度,满足冲压设备长期连续运行的使用寿命要求。
