内啮合行星齿轮组传动结构设计

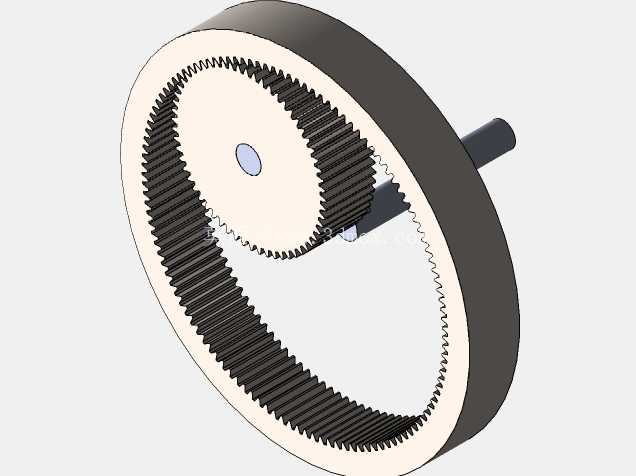

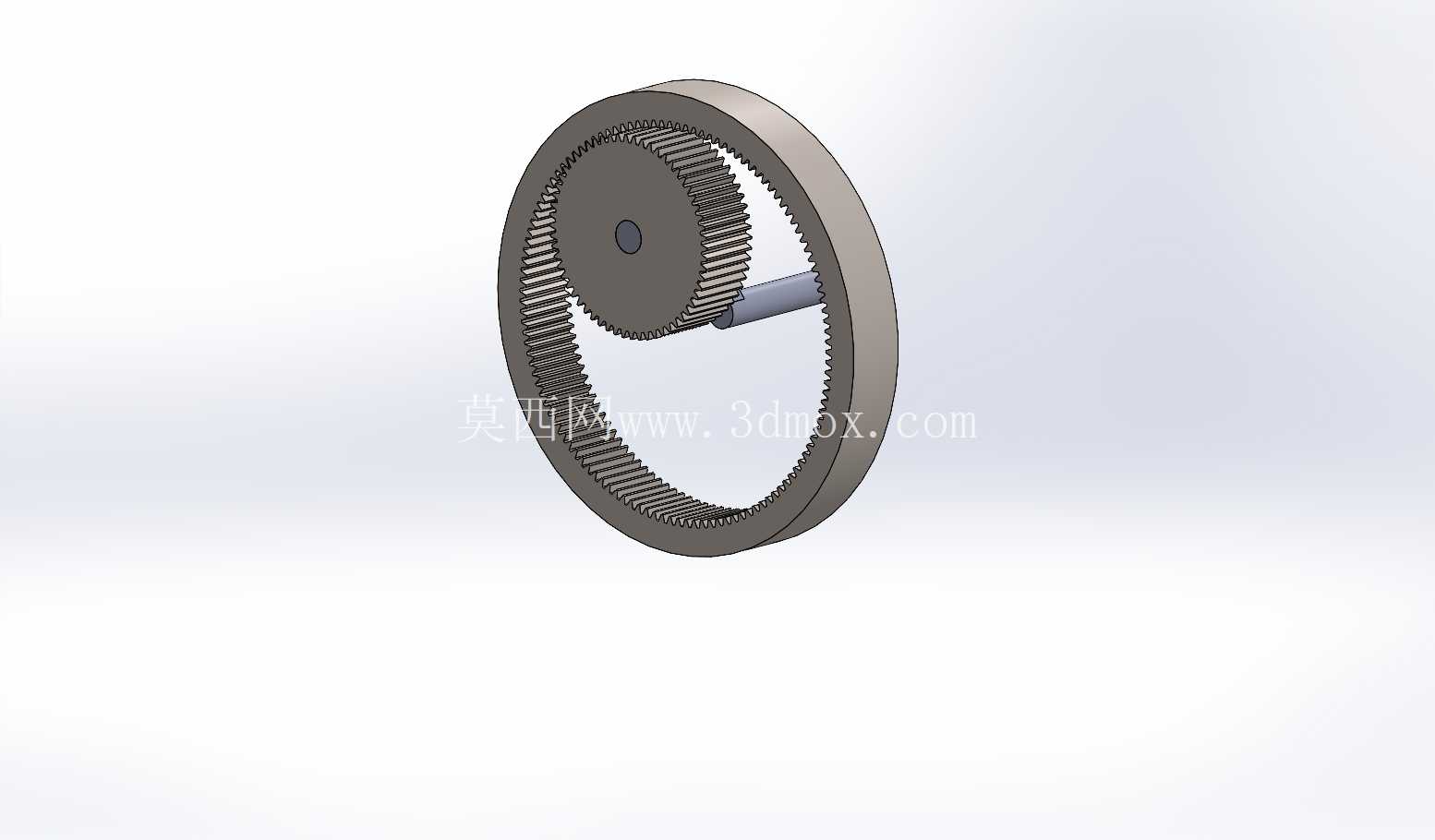

这套内啮合齿轮传动结构，核心由内齿圈、行星小齿轮与支撑轴三部分构成，是小体积大传动比减速场景里的经典构型，在汽车冲压生产线的送料辊驱动、工装夹具的力矩放大机构、小型自动化输送线的动力输入端都有大量落地应用。和常见的外啮合齿轮组相比，内啮合的结构布局能把传动组件整体包裹在齿圈内部，径向安装尺寸能压缩40%左右，非常适合设备内部安装空间局促、又需要大减速比传递动力的工位。

从实际使用的功能特性来看，这套齿轮组的内齿圈采用整环式结构，齿部加工在环体内侧，和外侧的小齿轮形成线接触啮合，啮合重合度比同模数的外啮合齿轮高30%以上，传递相同扭矩时单齿承受的载荷更小，运行过程中的冲击噪音也更低，适合连续运转的生产线工位使用。支撑轴穿过小齿轮中心，既承担小齿轮的旋转定位作用，也可以作为动力输入或输出的连接端，实际装配时可以根据设备的动力布局，选择固定内齿圈让轴输出、固定轴让内齿圈输出、或者固定行星架实现不同的传动比输出，适配不同工位的转速扭矩需求。

设计这套结构的时候，首先要明确安装边界的约束：内齿圈的外圆是整个组件的最大径向尺寸，设计时要预留齿圈外侧和设备安装腔体之间0.5-1mm的装配间隙，避免运转过程中齿圈受热膨胀和腔体发生剐蹭；支撑轴的伸出长度要匹配设备端的联轴器安装尺寸，轴端的定位台阶要和小齿轮的中心孔深度对应，保证小齿轮装配后不会出现轴向窜动。齿形参数的匹配是设计核心，内齿圈和小齿轮的模数、压力角必须完全一致，齿侧间隙要控制在0.02-0.05mm之间，间隙过大会导致传动回程误差过大，影响送料、定位类工位的精度，间隙过小则会在高速运转时出现卡齿、磨损加剧的问题。

实际选型应用时，要结合工位的负载转速核算齿面接触强度，这套结构的内齿圈因为啮合包角大，齿根的弯曲应力比外啮合齿轮低，相同模数下能传递的扭矩更大，在汽车冲压模具的自动送料组件里，这类齿轮组常用来连接伺服电机和送料辊，把电机的高转速低扭矩输出转换成送料辊需要的低转速大扭矩，保证板料送进的速度稳定、位置精度达标。在小型工装的旋转夹紧机构里，这套结构可以把手动旋钮的小力矩放大成夹紧端的大夹紧力，不需要额外增加杠杆结构就能满足薄板冲压件的夹紧需求，整体结构更紧凑。

建模过程中要注意齿形的准确生成，内齿圈的渐开线齿形和外齿轮的齿形生成方向相反，齿顶圆和齿根圆的尺寸计算要区分开，避免出现齿形干涉；小齿轮和支撑轴的配合要根据载荷情况选择过渡配合或者小间隙配合，频繁正反转的工位要选择过渡配合加键连接，避免轴和齿轮之间出现相对滑动磨损。装配时要保证小齿轮和内齿圈的同轴度误差控制在0.02mm以内，否则会出现啮合松紧不均、局部齿面磨损过快的问题，运转过程中还要预留润滑脂的填充空间，在齿圈和安装腔体的缝隙里填充锂基脂，保证长期运转的齿面润滑，降低磨损速率。

这类内啮合齿轮组的安装固定方式也比较灵活，内齿圈的外圆可以加工定位台阶，直接过盈压装到设备的安装孔里，也可以通过端面的螺纹孔用螺钉锁紧固定；支撑轴的两端可以加装轴承支撑，降低旋转过程中的摩擦阻力，转速较高的应用场景还要在轴端加装密封圈，避免润滑脂泄漏到设备的其他工位，尤其是冲压生产线上要避免润滑脂滴落到板料表面，影响后续的冲压成型和焊接质量。
