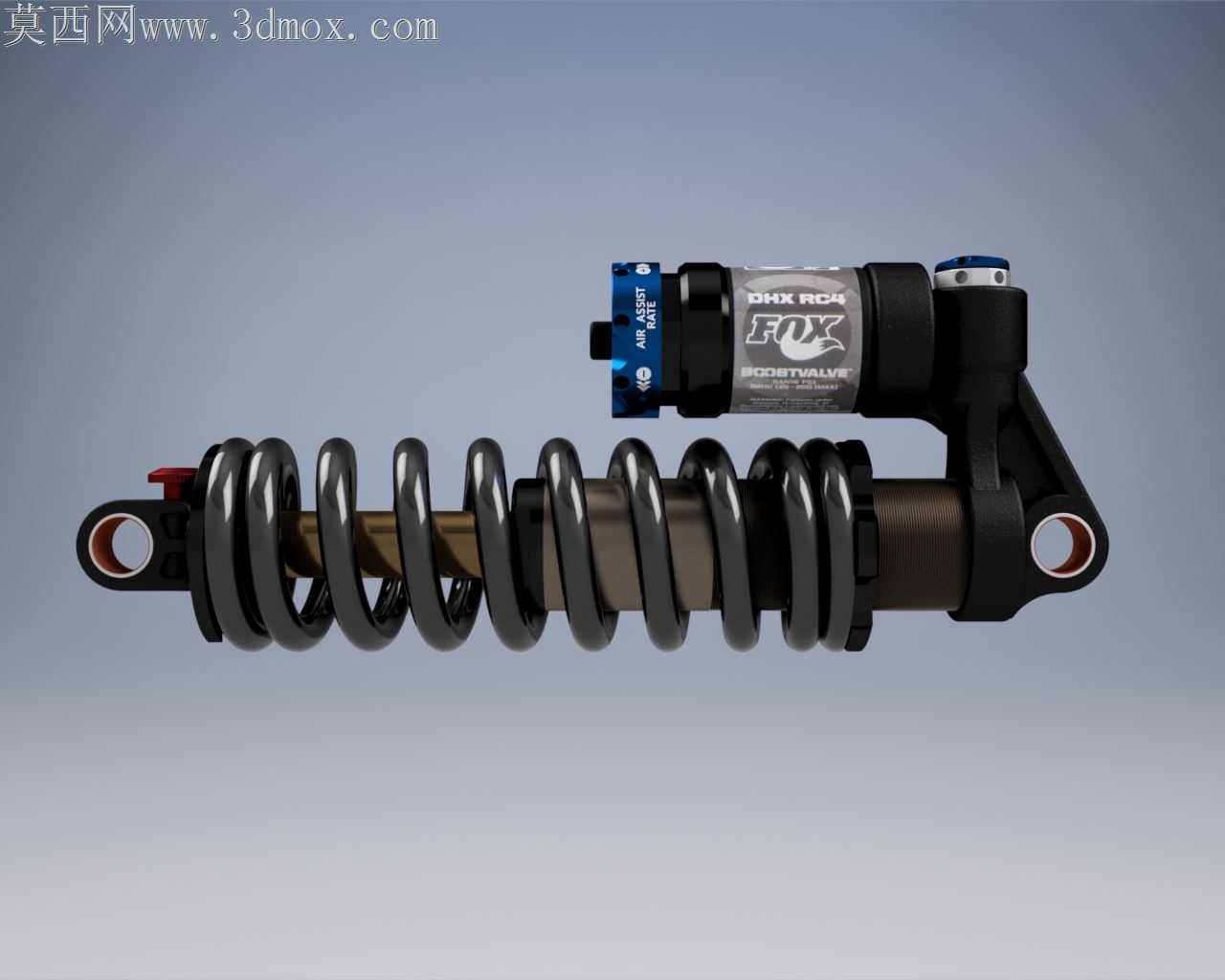

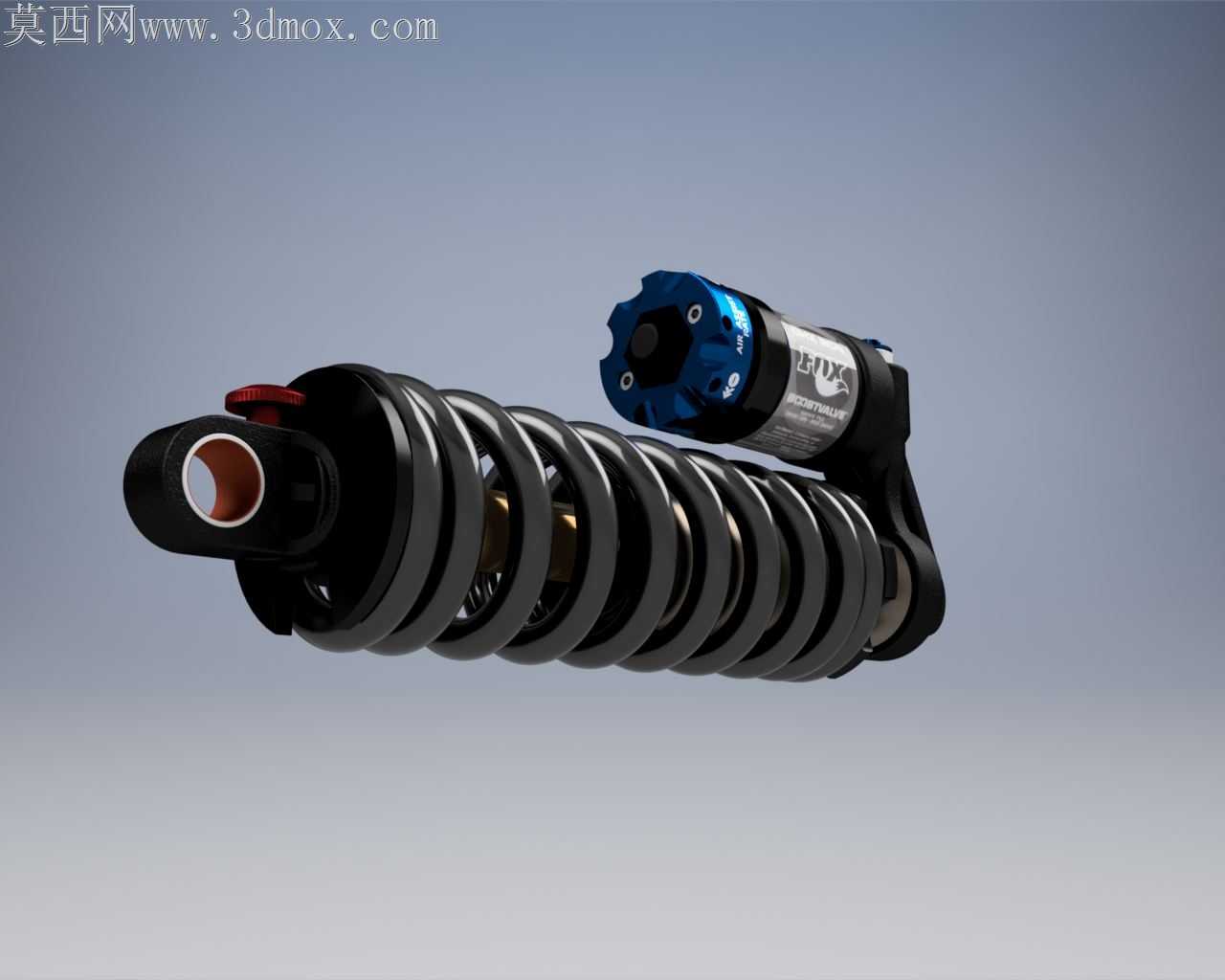

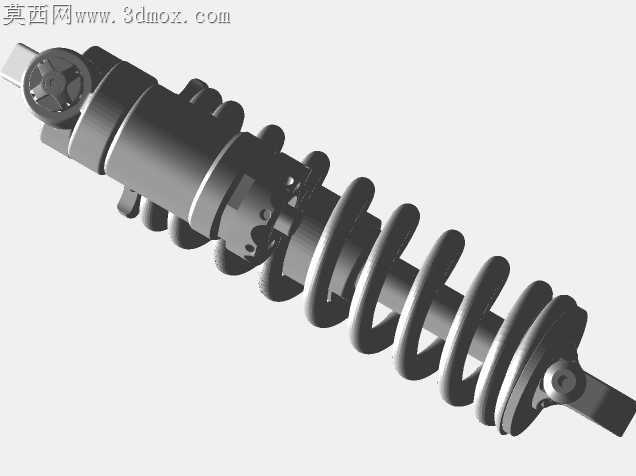

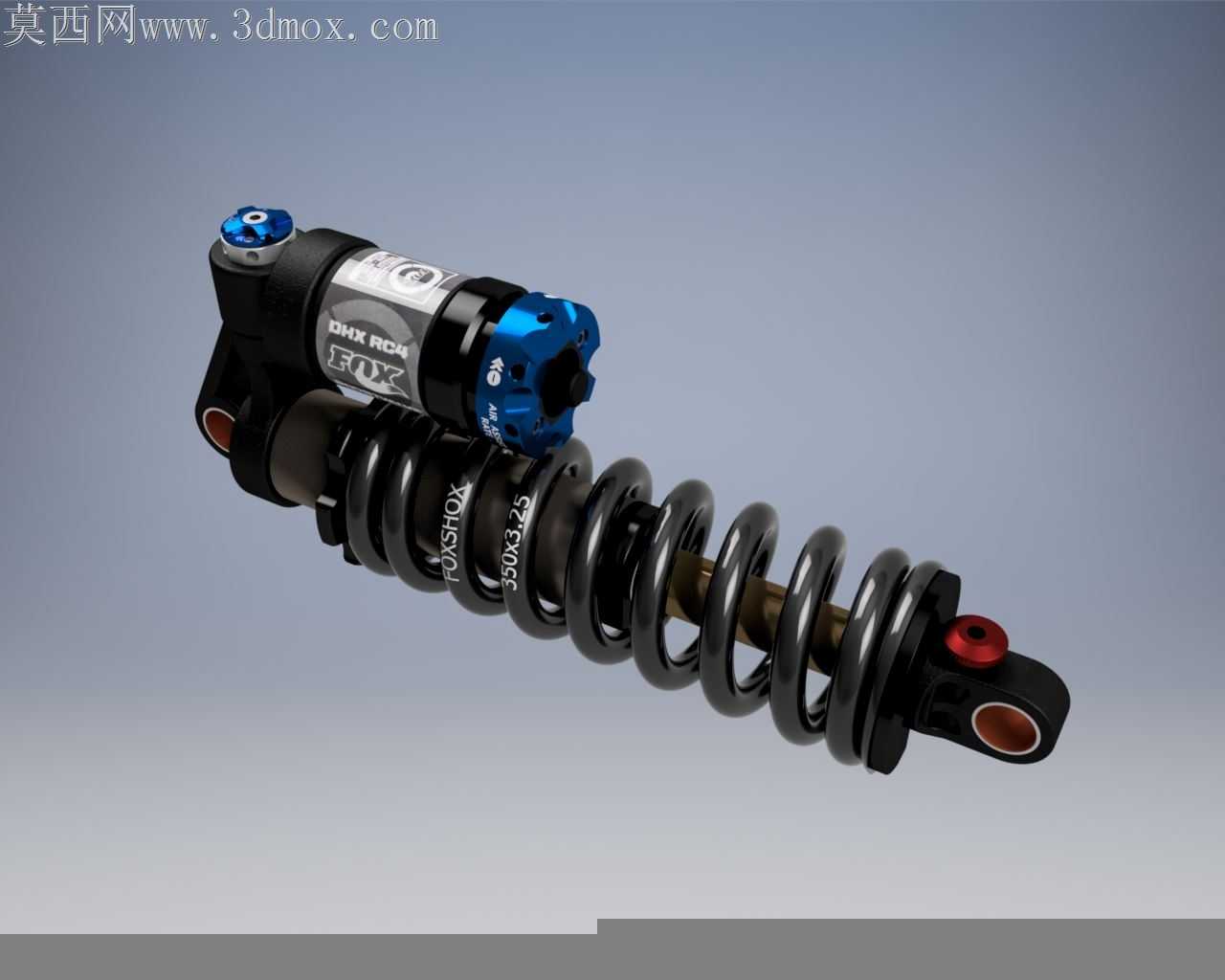

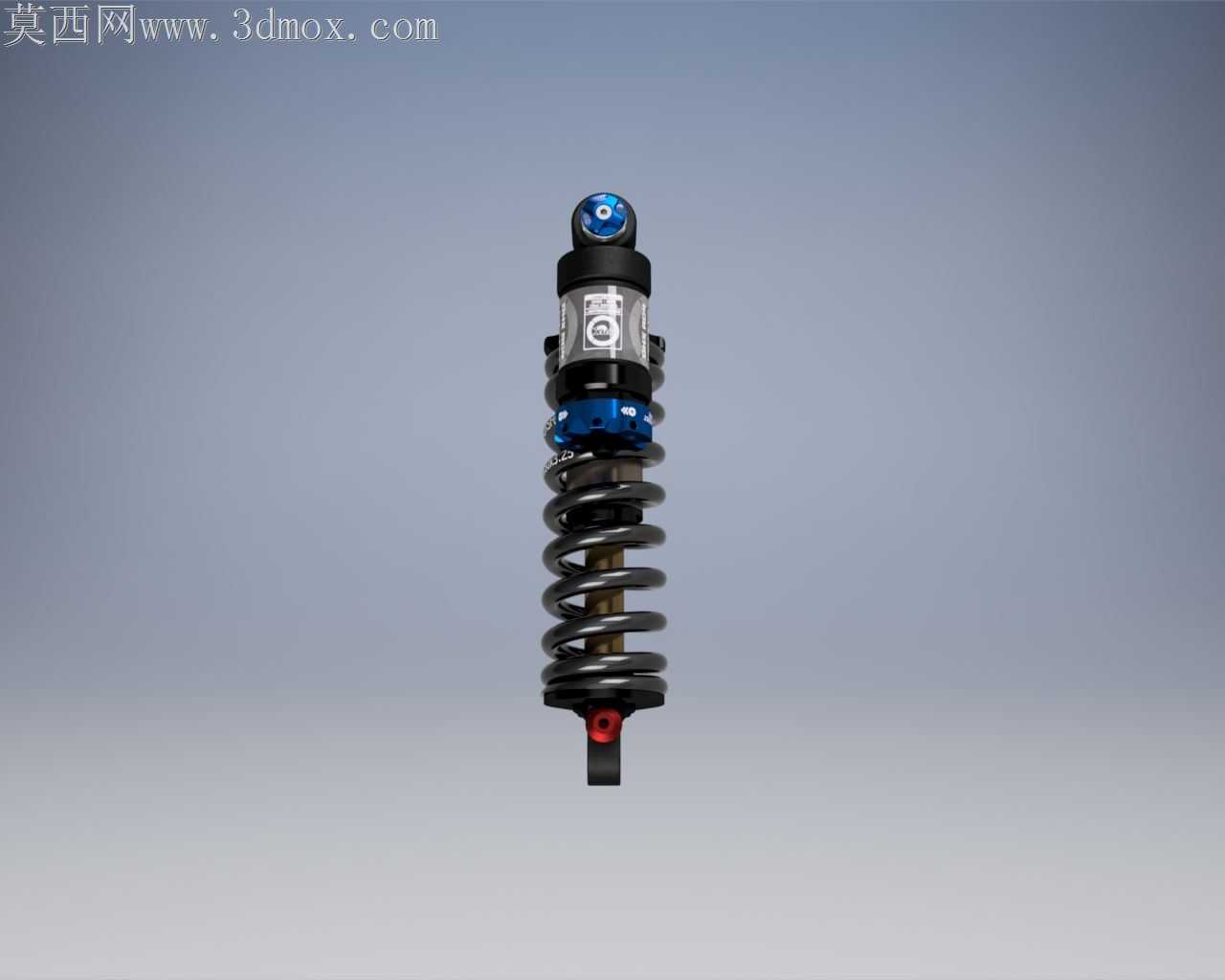

山地车后避震器简化结构三维数模

山地车越野场景下后避震器的侧向载荷冲击，一直是原厂配件复刻建模里容易被忽略的加工适配盲区。常规复刻只做外观曲面贴合，忽略了筒身与弹簧座衔接处的应力集中点，实际CNC打样时，安装耳片的轴孔同轴度偏差超过0.02mm，就会在飞坡落地瞬间出现衬套偏磨，用不到三个越野周期就会出现旷量异响。这个简化数模特意把阻尼调节端的油路接口做了工艺让位，没有照搬原厂一体切削的复杂内腔，而是把外置调节旋钮的安装座拆成了可独立加工的镶件结构，小批量打样时不用定制五轴联动的加长刀具，普通三轴机床装夹两次就能完成主体加工，表面阳极氧化后再压入镶件，配合公差控制在H7/g6的间隙配合区间，既保留了原厂调节旋钮的操作手感，又把单件加工成本压到了原厂开模件的三分之一。弹簧部分没有做等距圈的偷懒建模，而是把两端的并紧圈做了1.2圈的磨平处理，弹簧端面和上下弹簧座的贴合面预留了0.1mm的橡胶缓冲垫安装间隙，不会出现金属硬接触的高频振颤。上下安装吊耳的衬套孔特意做了翻边强化，数模里直接标注了衬套压入后的止口位置，装配时不用反复测量衬套压入深度，压到止口位置自然就能保证两侧吊耳的同轴度，省去了装配后二次铰孔的工序。阻尼筒身的散热鳍片没有做夸张的装饰性造型，每片鳍片的厚度都控制在2mm，鳍片间距留足了4mm的排泥空间，越野时溅上去的泥块不会卡在鳍片缝里，高压水枪一冲就能清理干净，不会因为泥块覆盖影响阻尼油的散热效率。调节旋钮的防滑齿做了圆角处理，没有做尖锐的直角齿，戴骑行手套操作时不会勾住手套面料，戴厚手套也能精准拧动调节档位。数模里还特意把避震器的行程限位块做了可视化的红色标识，装配时能直观看到限位块的安装位置，不会出现限位块装反导致避震打底碰伤筒身的问题。所有配合面的拔模斜度都控制在1度以内，既满足注塑或者压铸的脱模要求，又不会出现配合面的台阶差，外观上看不到明显的拔模痕迹。
