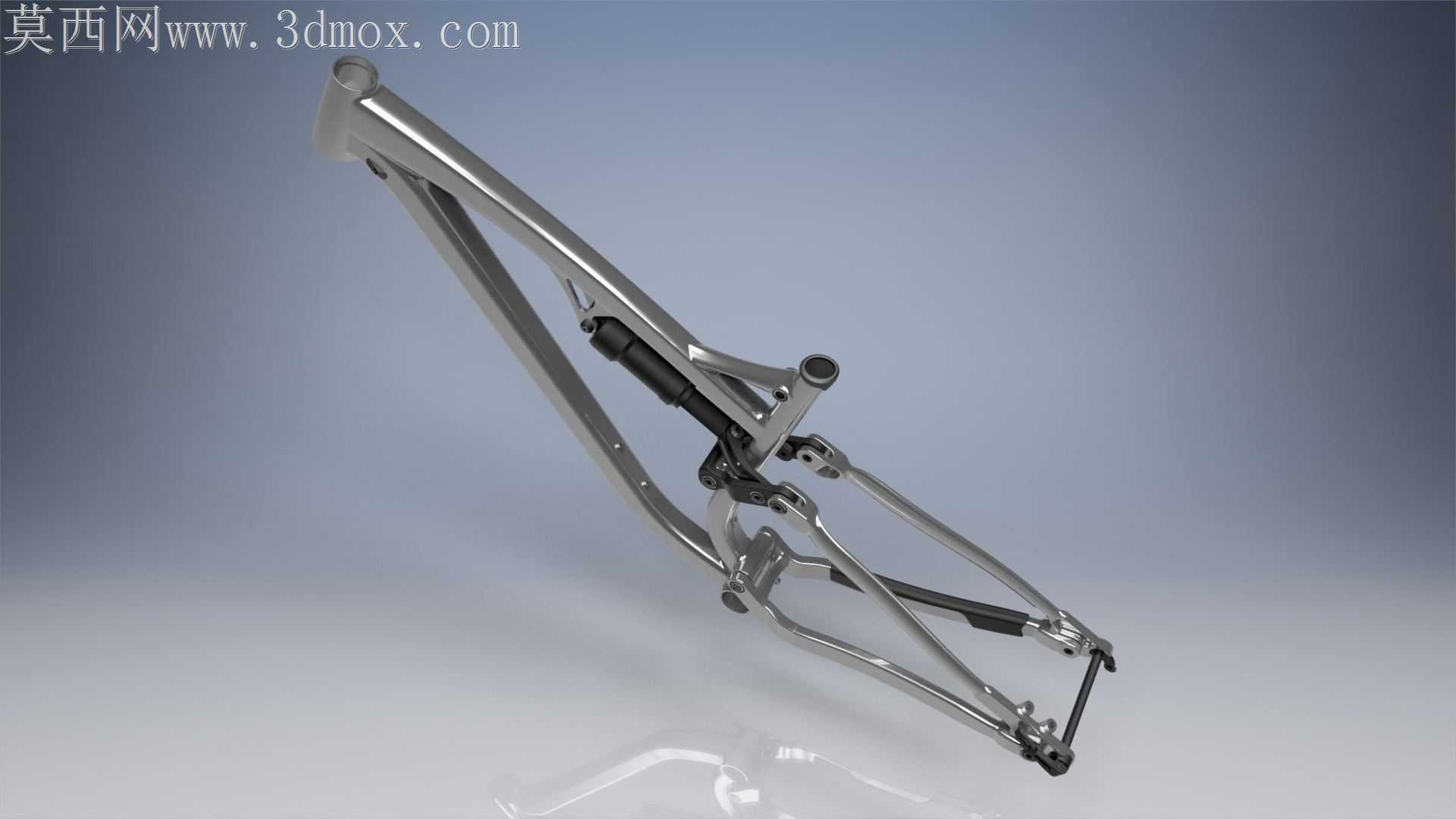

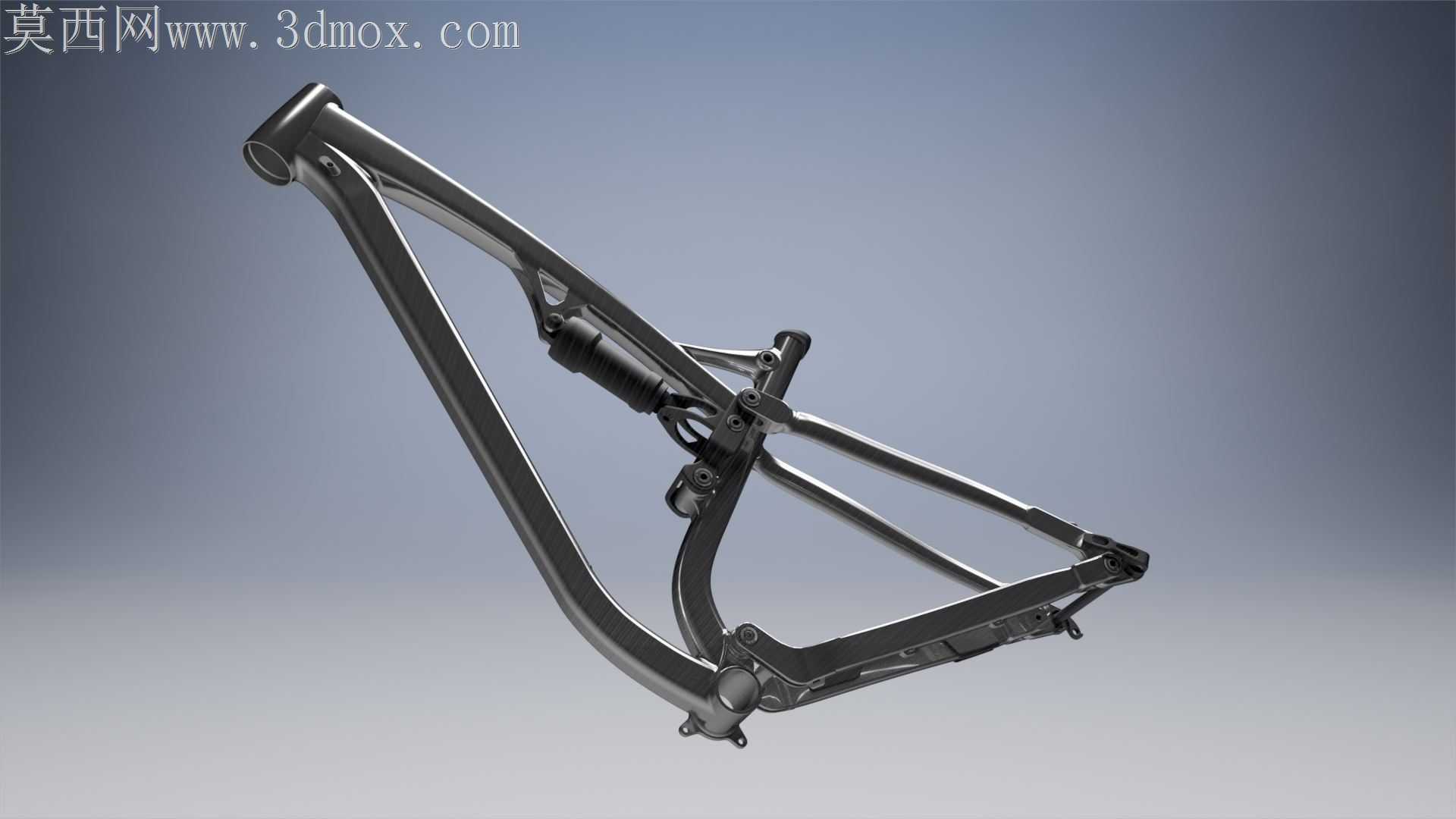

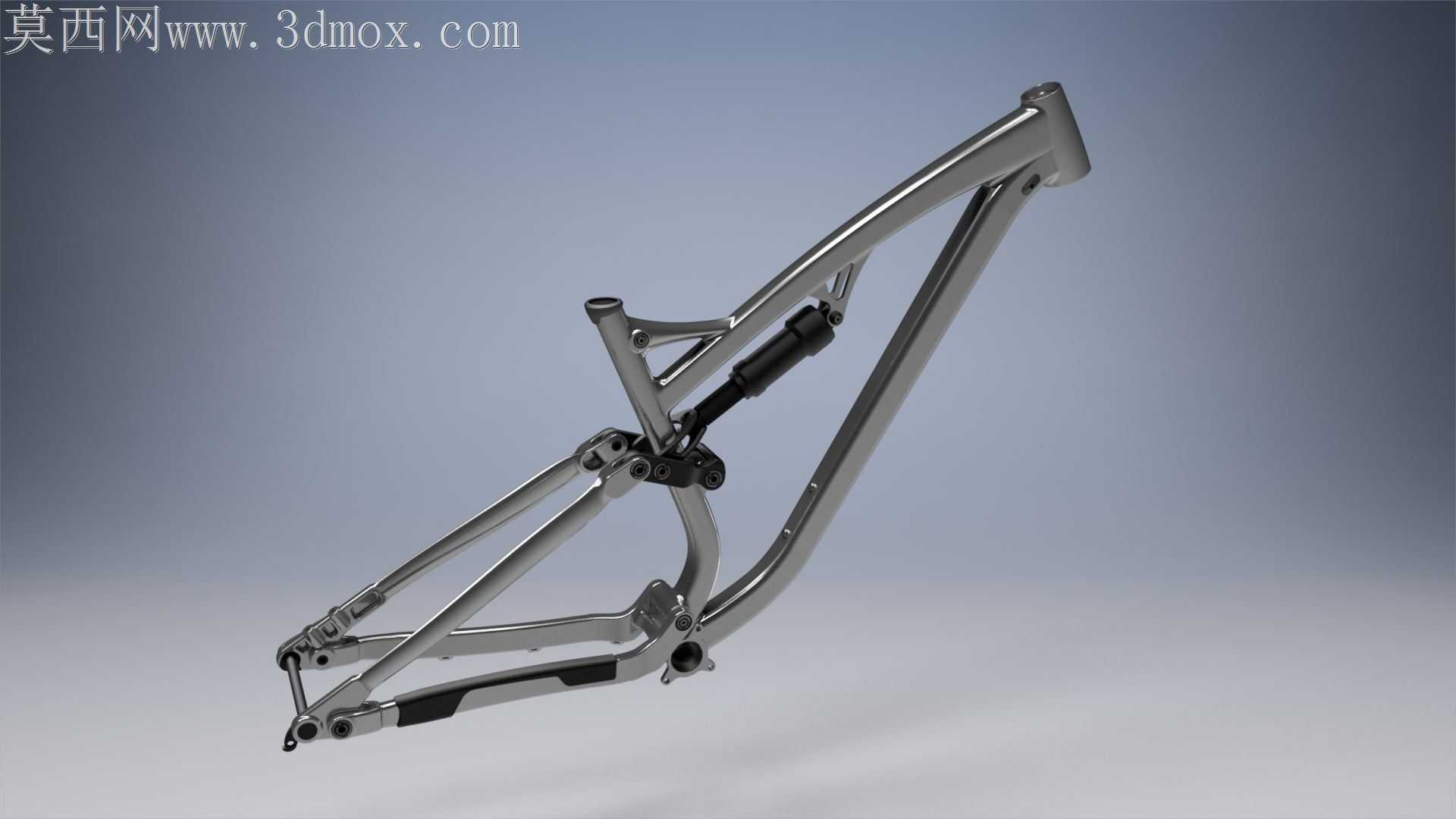

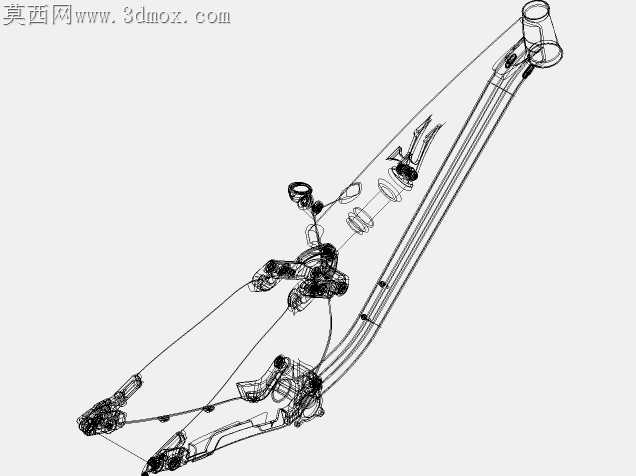

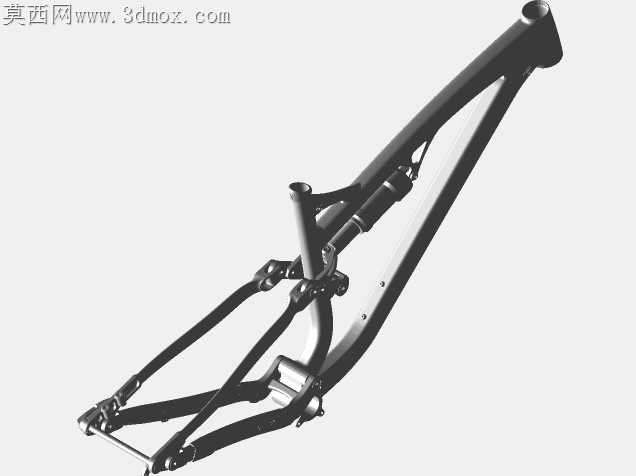

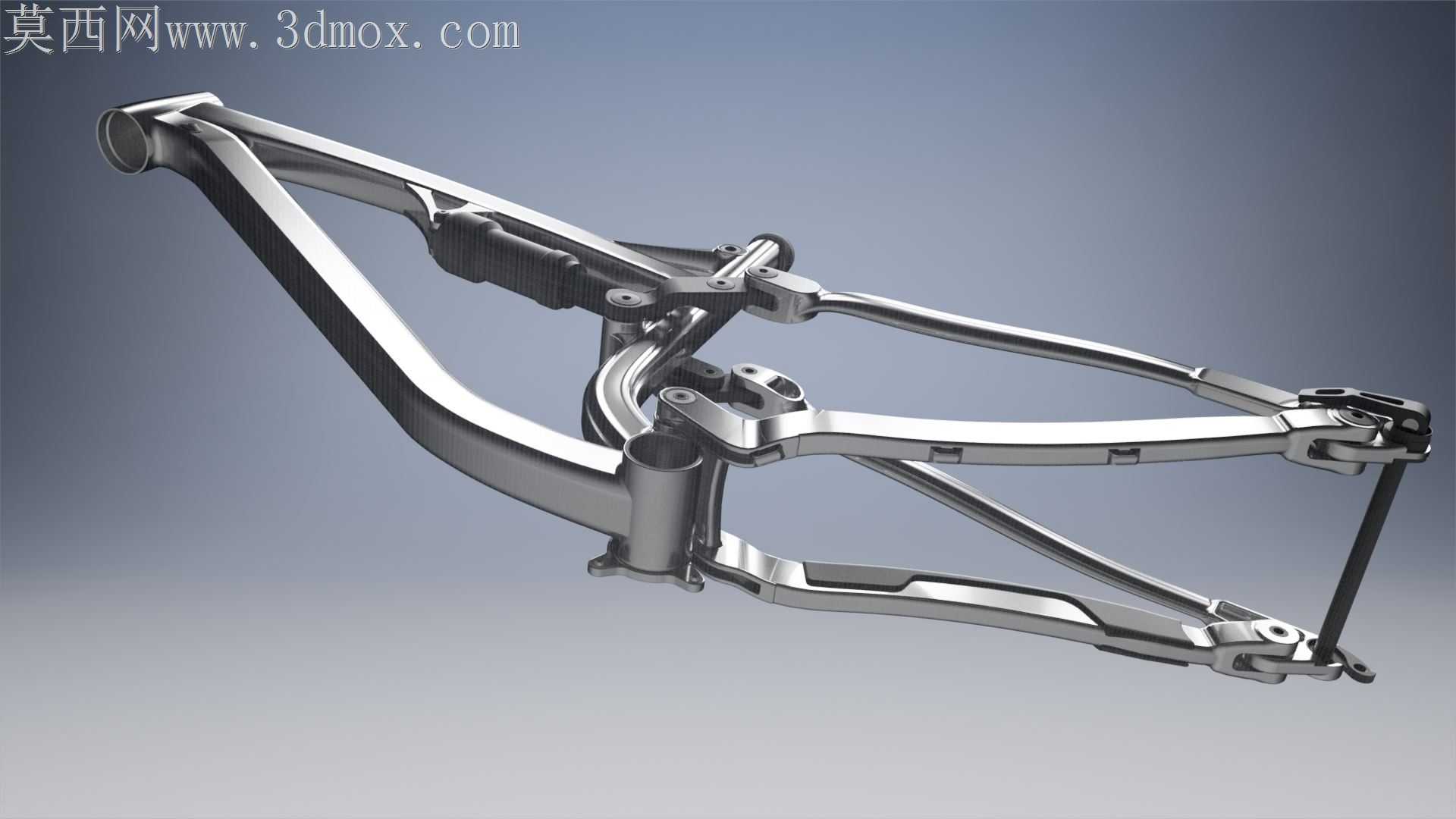

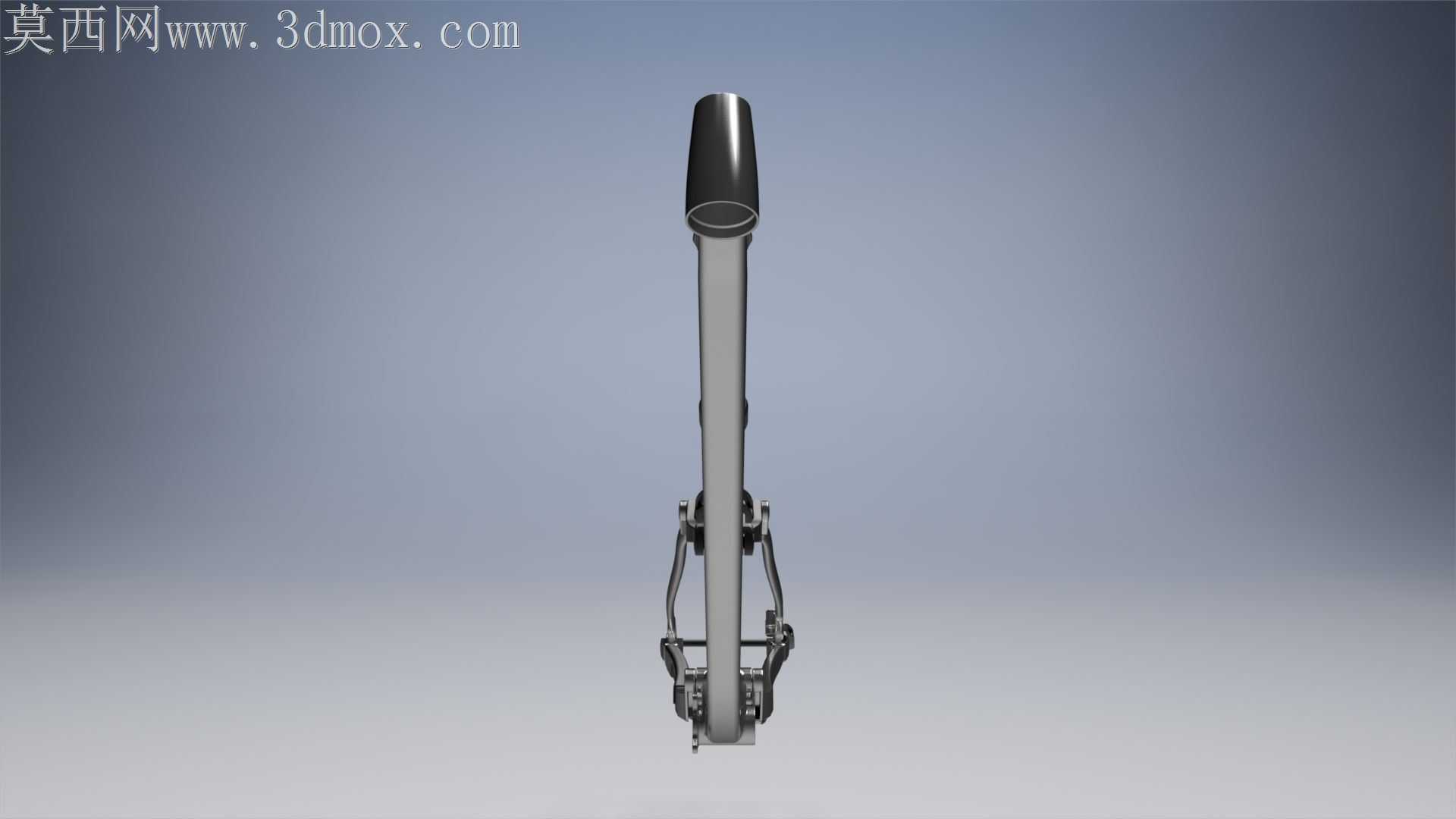

全地形软尾山地自行车金属车架结构

软尾山地车架的加工环节，最容易被忽略的就是多连杆铰接位的同轴度偏差，很多量产成品在颠簸路段出现避震卡滞、转点异响，根源都在管件焊接后的形变余量没留足。这款车架的后三角连接位特意做了加厚的衬套嵌槽，没有直接把转点孔开在薄壁管材上，避开了焊接热影响区导致的孔位失圆问题，后叉脚的尾钩安装面做了0.2mm的铣平预留量，就算焊接后出现轻微翘曲，后续精加工也不用大面积打磨破坏管材的应力层。

主三角的下管走了渐变的椭圆截面，不是等径圆管直接弯折，靠近头管的位置截面高度拉高3mm，能扛住飞落差时的正面冲击，靠近五通的位置收窄截面，给曲柄转动留出足够的侧向间隙，不会出现大力踩踏时鞋跟蹭车架的问题。避震器的安装座没有直接焊在上管和下管的连接缝处，而是延伸出一段独立的支撑耳片，把避震的压缩冲击力分散到上下两根管材的壁面上，避免应力集中在焊缝位置导致长期使用后开裂。

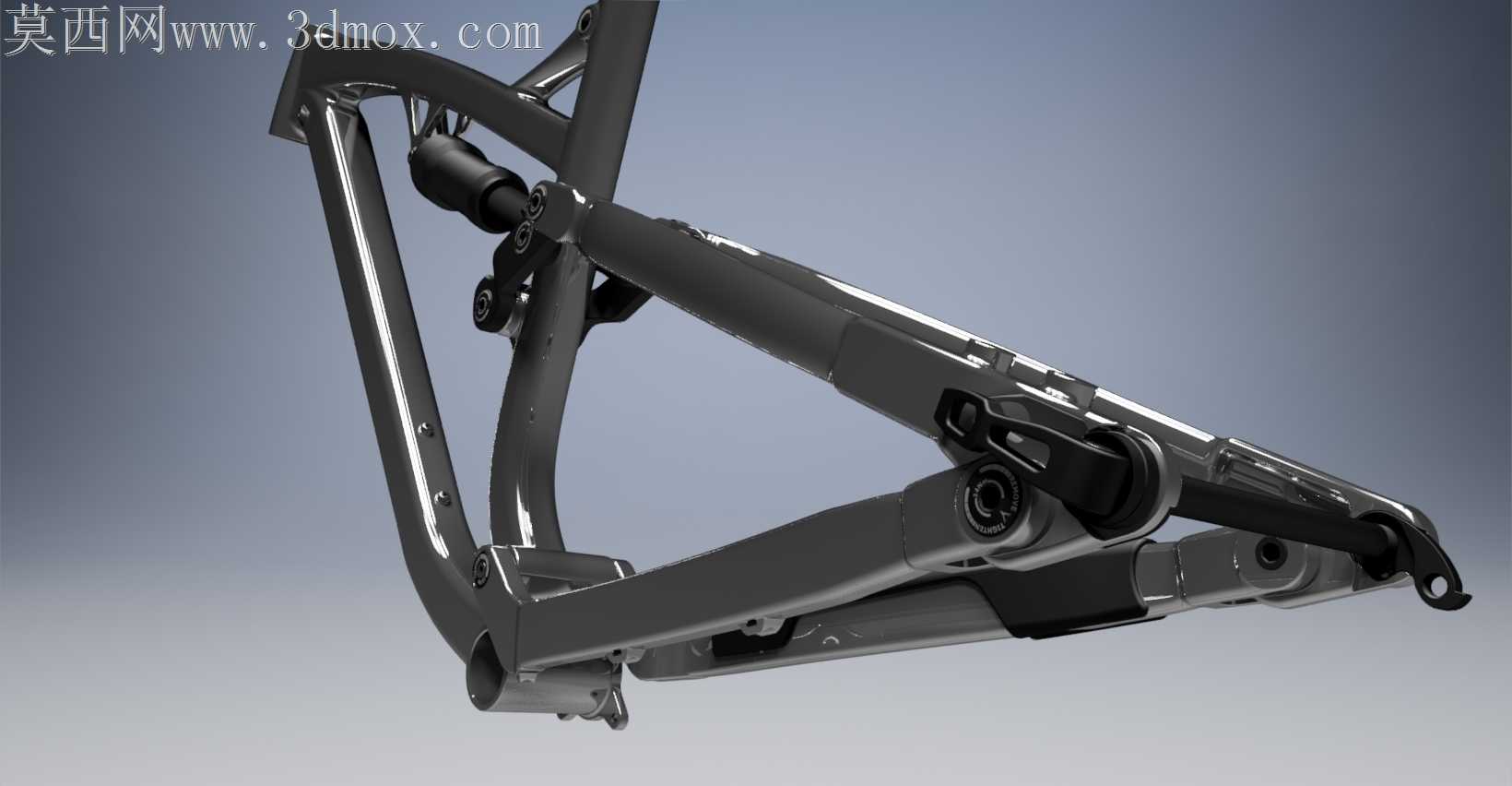

后上叉和后下叉的连接位做了微弧的过渡，没有用生硬的直角焊接，一方面能吸收后轮传来的细碎震动，另一方面也减少了焊接时的填丝量，降低焊道堆高带来的额外重量。走线座的位置特意避开了管材的弯折应力区，固定座的底面做了微弧贴合处理，和管材外壁完全贴合，不会出现虚焊导致的走线座脱落问题。碟刹安装座做了国际标准的平装结构，安装面的平整度预留了0.1mm的研磨余量，不用额外加垫片就能保证碟片不蹭卡钳。

很多手工车架做软尾结构时，容易把转点的轴承压入深度算错，导致轴承外圈和管壁硬接触，长期震动后轴承外圈松旷。这款车架的转点沉孔深度比轴承厚度多0.15mm，压入轴承后端面和管壁留有微小间隙，不会因为车架的微小形变挤压轴承导致转动不顺。后叉的开档尺寸做了正负0.05mm的公差控制，轮组装入后不会出现框量，也不会因为过紧导致花鼓轴承受额外的侧向力。

漆面的预留层也考虑到了越野场景的磕碰问题，管材的棱边位置做了轻微的倒圆角处理，漆面附着面积更大，飞石击打时不容易出现整块掉漆的情况。五通位置的螺纹孔做了钢丝螺套预埋，就算多次拆装中轴也不会出现滑牙问题，比直接在铝管上攻丝的耐用度高很多。
