汽车冲压工序用成型夹具固定装置

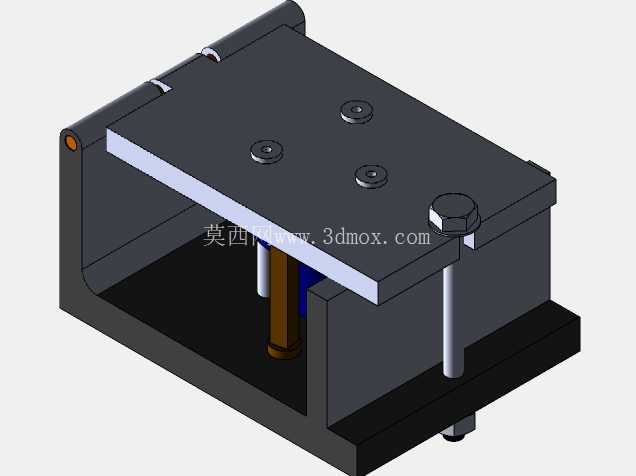

在汽车覆盖件及结构件的冲压生产线上，这类成型夹具固定装置主要布置在冲压工序间的工件定位工位，以及离线的冲压件尺寸校验工位，承担坯料成型过程中的刚性约束与成型后工件的姿态固定作用。区别于常规的平口钳类通用夹具，该装置采用U型开放式框架结构，底部基座可直接通过T型螺栓固定在压力机工作台面或者检具基准平台上，安装时不需要额外加工适配垫板，基座底面的平面度公差控制在0.02mm以内，可保证与安装基准面的贴合度超过90%，避免装夹过程中出现基准偏移。装置的上压板通过三根均布的内六角螺栓与下方的支撑立柱连接，立柱与基座之间采用间隙配合加锁紧销的结构，可根据待加工冲压件的料厚与成型高度，在0-120mm的范围内调整压板的开合高度，调整完成后拧紧侧方的六角头锁紧螺栓即可完成位置固定，不需要额外更换垫块，适配不同规格的汽车冲压件装夹需求。从结构设计逻辑来看，该装置优先考虑了冲压作业时的受力稳定性，压板与工件接触的表面做了淬火处理，硬度达到HRC45-50，可承受冲压成型时最大15kN的垂直压紧力而不出现压痕或者变形，压板下方设置的弹性缓冲柱，可在合模过程中吸收部分冲击载荷，避免刚性接触导致的工件表面拉伤或者装置本身的连接螺栓松动。装置的侧向设置了定位挡边，可在放置坯料时快速完成X方向的初定位，配合Y方向的可调定位销，可将坯料的定位误差控制在0.1mm以内，满足汽车冲压件成型的尺寸精度要求。在实际生产场景中，这类夹具既可以单台使用完成小型冲压件的成型固定，也可以多台组合布置在大型覆盖件的周边，完成车门、引擎盖等大型工件的多点压紧固定，多台组合使用时可通过统一的基准块校准各夹具的安装高度，保证各压紧点的压力均匀，避免工件成型后出现翘曲变形。装置的整体外形采用紧凑化设计，宽度方向尺寸控制在200mm以内，长度方向不超过280mm，在工作台面上布置时不会占用过多的操作空间，给操作人员上下料预留足够的操作余量，同时装置的所有连接螺栓均采用标准件，日常维护更换时不需要定制非标配件，可大幅降低产线的运维成本。结构上没有设置复杂的传动或者气动元件，纯机械的锁紧结构可适应冲压车间多油污、多金属粉尘的恶劣作业环境，不会因为杂质进入传动间隙导致卡滞，长期使用的可靠性远高于带气动或者液压驱动的复杂夹具。在三维建模过程中，该装置的所有配合面均做了公差匹配设计，立柱与基座的配合公差选用H7/g6，既保证调整时的滑动顺畅，又不会出现过大的配合间隙导致装夹精度下降，螺栓过孔均预留了0.5mm的调整余量，可抵消部分加工误差带来的装配偏差，降低零件的加工精度要求，控制整体制造成本。针对冲压作业时的振动问题，基座与安装面接触的位置预留了减震垫片的安装槽，可加装橡胶减震垫吸收压力机作业时传递的振动，避免夹具因为长期振动出现锁紧螺栓松动的问题，保证连续生产过程中的装夹稳定性。
