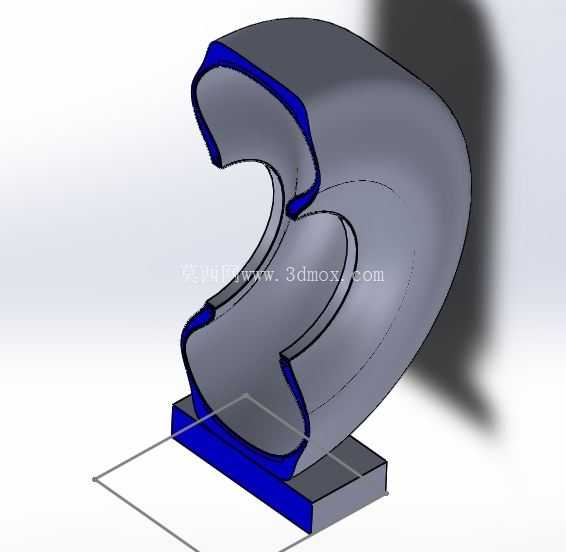

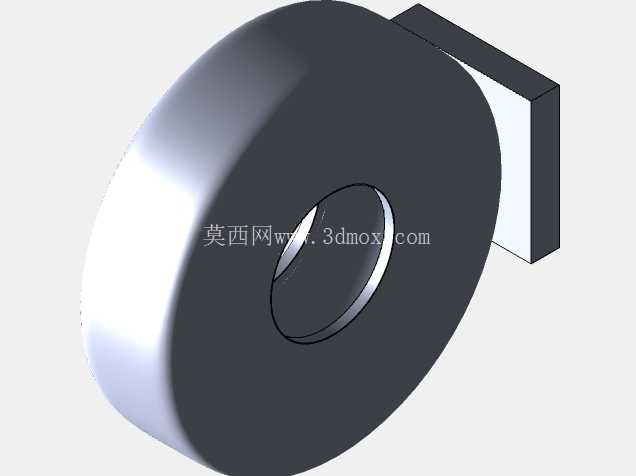

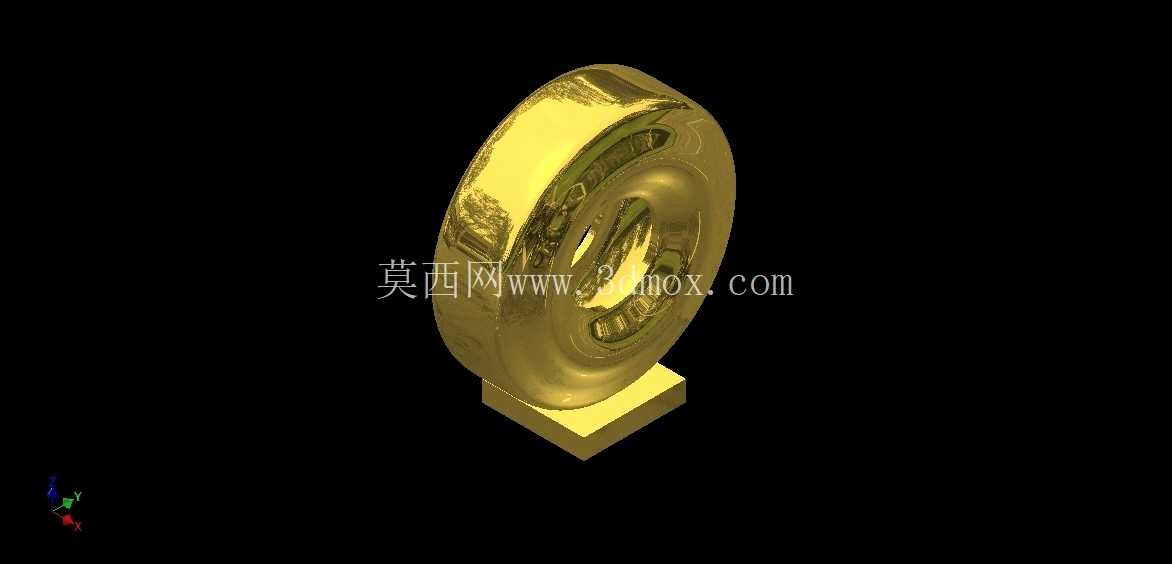

汽车冲压成型14R20规格轮胎结构件

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1205302
  • 汽车冲压成型14R20规格轮胎结构件
  • 汽车冲压成型14R20规格轮胎结构件
  • 汽车冲压成型14R20规格轮胎结构件

在汽车整车冲压零部件的生产体系中,行走系统配套的轮体类冲压件一直是模具开发与结构验证的核心品类之一,本次涉及的14R20规格轮体结构件,主要适配轻卡、中型商用客车的非承载式车身行走单元,对应冲压工序需要完成多道次拉延、切边、翻边、整形作业,最终成型的轮体部件需要和轮毂、制动鼓、轮胎橡胶主体完成过盈配合装配,承担整车行驶过程中的垂直载荷、侧向冲击与扭矩传递作用。从实际应用场景来看,这类轮体冲压件的服役环境覆盖城市铺装路面、非铺装乡村道路以及轻度越野工况,冲压成型后的结构件需要满足径向跳动量不超过1.2mm、端面跳动量不超过0.8mm的形位公差要求,才能保证后续和橡胶轮胎装配后的动平衡性能,避免车辆高速行驶时出现方向盘抖动、轮胎偏磨等问题。设计这类轮体冲压结构时,首先要明确安装边界:轮体中心定位孔需要和轮毂轴头的配合公差控制在H7/k6的过渡配合区间,周边的螺栓过孔位置度公差要控制在0.15mm以内,保证和轮毂螺栓的装配同轴度;轮体的翻边高度直接决定和橡胶轮胎胎圈的配合紧密度,设计时需要预留0.3-0.5mm的过盈量,避免车辆行驶过程中出现轮胎脱圈的风险。从冲压工艺的设计思路来看,这类回转体类冲压件的拉延工序需要采用双动压力机完成初步成型,压边力需要根据板材厚度做动态调整,避免成型过程中出现起皱、拉裂缺陷;后续的切边工序采用侧切模具结构,保证轮体边缘的断面平整度,减少后续打磨工序的工作量;整形工序需要重点控制轮体安装面的平面度,保证和轮毂装配后的贴合面积不低于90%,避免螺栓紧固后出现应力集中导致的轮体变形。从结构功能特性来看,该轮体冲压件采用等强度变截面设计,在螺栓安装区域做了局部加厚的冲压凸台结构,提升螺栓连接区域的结构强度,在轮体的环形区域做了均匀分布的减重凹槽,在保证整体结构刚度满足载荷要求的前提下,尽可能降低部件自重,减少整车的簧下质量,提升车辆行驶的操控性能与燃油经济性。实际生产验证环节中,这类轮体冲压件的模具需要经过至少500次的试冲验证,重点检测成型后的壁厚减薄率,要求整体壁厚减薄率不超过15%,在螺栓安装孔、翻边圆角等应力集中区域,壁厚减薄率不能超过10%,避免部件在长期交变载荷作用下出现疲劳开裂问题。轮体的表面需要经过电泳涂装处理,冲压成型后的部件表面不能有明显的划痕、凹陷、毛刺等缺陷,涂装后的漆膜厚度需要控制在40-60μm之间,满足整车的耐盐雾腐蚀要求,保证在雨雪、融雪剂等腐蚀环境下的服役寿命不低于整车的设计使用周期。在三维建模过程中,这类回转体结构需要重点处理各段圆弧的相切连续性,尤其是轮辋和胎圈配合的R角区域,曲面的G1连续性必须得到保证,才能为后续的模具型面加工提供准确的数模依据,避免数控加工后出现接刀痕,影响最终冲压件的表面质量。同时建模时需要充分考虑板材的成型回弹量,在翻边、整形工序的数模上做对应的回弹补偿,补偿量根据板材的屈服强度、延伸率参数做针对性调整,保证冲压成型后的部件尺寸落在设计公差带范围内,减少后续模具研配的工作量。从装配适配性来看,该轮体冲压件除了和橡胶轮胎、轮毂装配之外,还需要和制动鼓的防尘罩、轮速传感器的信号齿圈做适配,建模时需要预留对应的安装卡槽与定位缺口,保证周边附件的装配空间,避免出现装配干涉问题。在实际的路试验证环节,这类轮体冲压件需要通过径向疲劳试验、弯曲疲劳试验以及13度冲击试验的验证,其中径向疲劳试验需要在1.5倍额定载荷下运转100万次无裂纹,弯曲疲劳试验需要在额定弯矩下运转30万次无开裂,冲击试验需要承受标准重锤的冲击后无明显裂纹、轮胎气压无泄漏,才能满足量产装车的性能要求。
