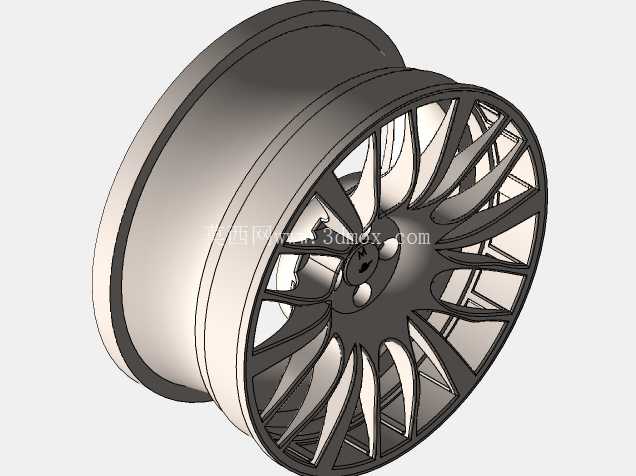

多辐条汽车轮毂轮辋结构设计

汽车轮辋作为整车行走系统的核心承载部件，直接关联行驶过程中的载荷传递、轮胎固定与动态稳定性，在乘用车、商用车型的底盘系统中占据不可替代的位置。日常行驶中，轮辋需要承受整车垂直载荷、转弯时的侧向冲击力、制动与加速过程中的纵向扭矩，同时还要为轮胎提供可靠的安装支撑边界，保证轮胎在不同气压、不同路况下都能保持稳定的配合状态，避免出现脱圈、漏气等行驶安全隐患。这款轮辋采用多辐条放射式结构设计，辐条从中心安装盘位置向外缘轮圈均匀延伸，每根辐条都做了变截面过渡处理，靠近中心安装座的位置截面厚度更大，用来承载集中的安装应力，向外延伸过程中截面逐步收窄，在保证整体结构强度的前提下尽可能降低自身重量，减少非簧载质量，提升整车悬挂的响应速度与行驶平顺性。中心安装区域设置了均匀分布的螺栓安装孔，孔位周边做了局部加厚凸台设计，用来分散螺栓紧固时的压应力，避免长期使用后安装孔出现变形、松动的问题，安装面的平面度公差需要严格控制在合理范围内，保证轮辋安装到车桥法兰上之后不会出现端面跳动超标的问题，减少高速行驶时的车轮抖动现象。轮辋外缘的轮圈部分采用阶梯式轮廓设计，分别对应轮胎的胎圈座、轮缘、气门嘴安装位，其中胎圈座的锥度设计完全匹配标准轮胎的胎圈角度，能够保证轮胎充气后胎圈与轮辋紧密贴合，传递扭矩时不会出现相对滑动；轮缘部分做了圆弧过渡强化处理，能够在轮胎受到侧向挤压时提供足够的支撑力，避免胎圈脱出轮辋，同时圆弧结构也能减少拆装轮胎时对胎圈的损伤。从设计思路上看，这款轮辋在结构布局阶段就同步考虑了冲压成型的工艺可行性，所有辐条的曲面过渡都保持了均匀的料厚变化，避免出现局部料厚突变导致的冲压开裂、起皱问题，辐条之间的镂空区域既满足了轻量化需求，也能为制动系统提供足够的散热通风空间，车辆制动时产生的热量可以通过辐条之间的空隙快速随气流散出，降低制动系统的热衰减风险，提升连续制动时的安全性能。安装边界方面，轮辋的中心孔直径、螺栓孔分布圆直径、偏距参数都需要与对应车型的车桥法兰、转向节参数完全匹配，中心孔与车桥轴头的配合采用过渡配合公差，既保证安装时的定位精度，也避免配合过紧导致拆装困难；轮辋的轴向宽度尺寸需要匹配对应规格轮胎的断面宽度，保证轮胎安装后两侧轮缘对胎圈的压紧力均匀，不会出现轮胎偏磨的问题。在实际使用场景中，这类多辐条轮辋既可以满足家用乘用车的日常通勤需求，均匀分布的辐条结构能够有效分散路面传递的冲击载荷，在经过颠簸路面、减速带时，辐条的微变形可以吸收部分冲击能量，减少传递到悬挂系统的冲击力；同时流畅的辐条造型也能满足外观装饰需求，镂空结构可以减少行驶过程中的风阻，在高速行驶时引导气流穿过轮辋，带走制动盘与轮辋本身的热量，避免长时间高速行驶后轮辋温度过高导致轮胎气压异常升高。设计过程中需要重点校核轮辋的径向疲劳性能与弯曲疲劳性能，模拟车辆长期行驶过程中不同载荷工况下的应力分布，对辐条与轮圈连接的过渡位置、辐条与中心安装盘连接的位置做应力集中优化，通过圆角过渡、局部加厚的方式降低应力峰值，保证轮辋在全生命周期内不会出现疲劳开裂的问题。另外轮辋的气门嘴安装位设置在轮圈的凹陷区域，既保证气门嘴安装后不会突出轮辋端面，避免行驶过程中被异物剐蹭损坏，也方便日常充气时的操作，安装位周边做了密封面强化处理，保证气门嘴安装后的气密性，不会出现慢漏气的问题。
