汽车冲压模具用铸铁叉结构设计

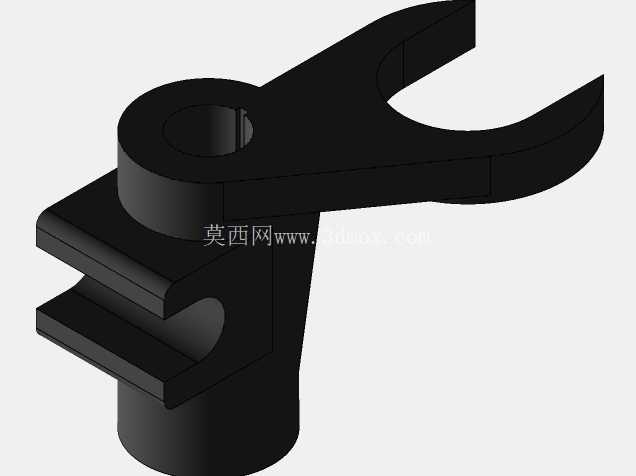

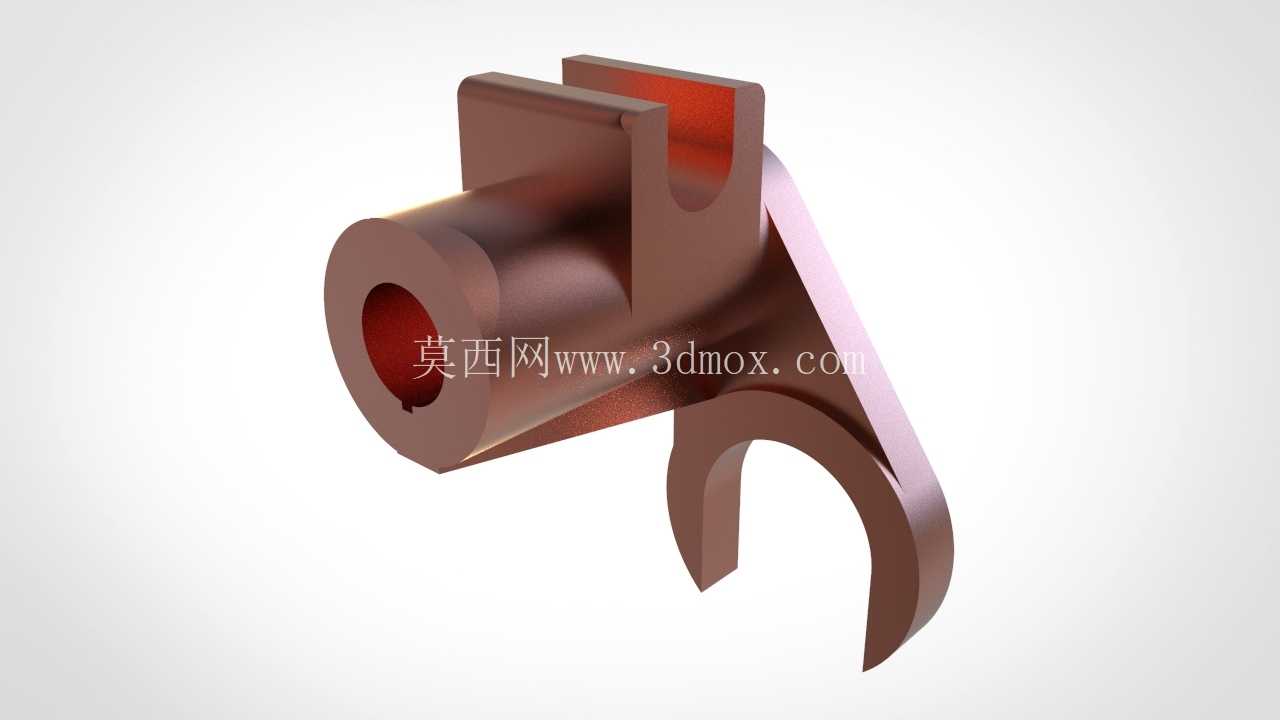

在汽车覆盖件冲压生产线的模具工位上，这类铸铁叉构件是承担工序间工件定位、侧部承托的核心受力小件，常布置在模具下模座的边缘工位，配合斜楔机构完成冲压过程中板料的侧向限位与工序件的托起移位，避免板料在冲压下行过程中出现偏移、窜动，直接影响冲压件的成型尺寸精度与面品质量。从结构功能来看，该构件集成了轴套安装位、侧向卡接槽与弧形挂钩三个核心功能段：一端的空心圆柱轴套段是整个构件的安装基准，内孔精度需匹配安装销轴的公差带，保证构件绕销轴摆动时无卡滞、无过量旷量，轴套外壁的加厚段是为了承受反复摆动带来的接触应力，避免长期交变载荷下出现轴孔开裂；上部的开口卡槽是与模具上模的驱动块配合的受力位，卡槽的开口角度与侧壁平面度直接决定驱动行程的传递精度，卡槽内侧做了局部加厚，抵消斜楔驱动时的侧向分力；下部的弧形弯钩段是直接接触工序件的工作位，弧形轮廓完全匹配所承托冲压件的边缘弧度，接触边缘做了小倒角处理，避免剐蹭冲压件的镀锌层或板材表面，弯钩的曲率半径经过反复校核，保证托起工件时受力点均匀分布，不会在工件表面留下压痕。设计过程中首先要匹配现有冲压模具的安装空间，轴套的内孔直径、安装中心距必须和模座上已有的销轴孔位完全对齐，不需要额外在模座上打孔改动，适配老模具的改造升级需求；构件的整体摆角范围控制在25度以内，避免摆动过程中与模具的其他导向件、压料芯发生运动干涉，卡槽的驱动行程与弯钩的托起行程做了1:1.2的比例匹配，保证上模下行驱动时，弯钩能提前0.5秒完成对工件的避让，上模回程时能及时托住成型后的工序件，配合自动化送料机械手完成工件的转移。材质选用铸铁材质，是因为铸铁本身具备良好的减震性与耐磨性，长期在冲压车间的多粉尘、交变冲击载荷环境下工作，不会因为频繁的碰撞出现变形，相比焊接件的应力集中问题，铸铁件的整体刚性更优，适合这类长期反复动作的模具配件。安装边界上，构件的最大外轮廓宽度不超过80mm，安装后突出模座表面的高度不超过65mm，不会超出模具的安全防护边界，轴套两端的端面与模座安装支座的侧面预留0.2mm的间隙，保证摆动时无摩擦阻力，卡槽的开口深度预留3mm的磨损余量，长期使用出现磨损后可以通过补焊打磨修复，不需要整体更换构件。在实际生产场景中，这类铸铁叉常成对布置在冲压模具的两侧，同步完成工件的承托动作，相比普通的弹性顶件块，这种带摆动驱动的叉形构件承托力更大，能适应厚度1.2mm以上的高强度钢板冲压件的托起需求，不会因为板料重量大出现顶起歪斜的问题，在汽车结构件、加强板类的冲压模具上应用十分广泛。设计时还需要考虑构件的重量平衡，轴套中心到弯钩端的力矩与轴套中心到卡槽端的力矩做了平衡配平，减少驱动时的冲击力，降低驱动块的磨损速度，所有棱边都做了R1以上的圆角处理，避免装配时划伤操作人员，也减少应力集中带来的断裂风险。
