聚酯瓶坯注塑成型模腔结构设计

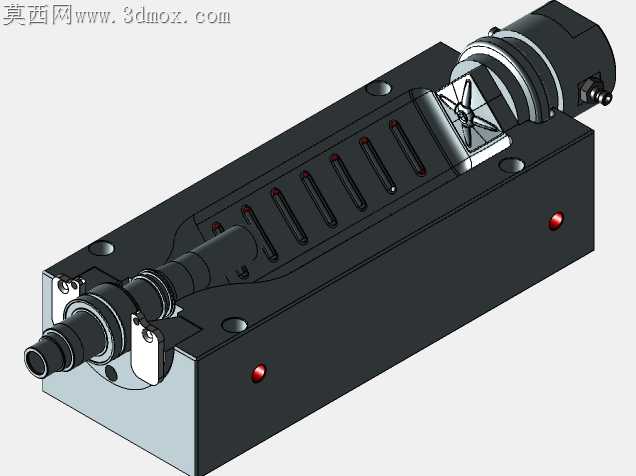

聚酯瓶坯注塑环节最容易出现的壁厚不均、内应力残留问题，往往藏在模腔内壁的流道排布与冷却回路的匹配度里，这套预成型模具的结构设计，刚好把这类现场加工的痛点做了针对性的落地处理。模腔主体的长筒型内腔没有做等径直壁设计，靠近注胶口的区段做了0.12mm的微锥度收窄，刚好抵消PET熔料充模时靠近浇口位置冷却速率更快带来的收缩差，避免成型后瓶坯口部出现缩凹、飞边的问题，不用后续二次修整浇口余料。

侧边的锁紧楔块没有采用常见的整面贴合设计，而是在贴合面做了三段式的避空槽，只在上下两端和中间受力集中的位置保留研配接触面，既减少了合模时的研配工作量，又能避免长期开合模后接触面磨损出现的飞边溢料问题，日常维护只需要更换三个位置的耐磨垫片即可，不用整面修模。冷却水道的排布没有走常规的环形回路，而是顺着模腔的长轴方向做了等距的纵向深孔，孔位距离模腔内壁的距离严格控制在8mm，每个水道的进水端都做了紊流槽设计，让冷却水在流道内形成紊流状态，带走热量的效率比常规环形水道高出近三成，能让瓶坯在模腔内的冷却时间缩短两秒左右，适配高速注塑机的生产节拍。

注胶口的浇口套采用了可拆卸的镶件结构，浇口的出料口做了R0.3的圆弧过渡，避免熔料高速通过时出现剪切过热导致的材料降解，更换不同克重的瓶坯时只需要更换对应口径的浇口镶件，不用拆卸整副模具的模腔部分。模腔内壁的排气槽开在距离分型面0.8mm的位置，槽深控制在0.02mm，刚好能让模腔内的空气顺利排出，又不会让熔料渗入槽内形成飞边，避免瓶坯表面出现气泡、缺料的缺陷。顶出结构没有采用常规的顶板顶出，而是在瓶坯的口部位置做了环形顶出套，顶出力均匀分布在口部的加强筋位置，不会在瓶坯的薄壁位置留下顶白、顶变形的痕迹，后续吹塑时不会因为局部应力集中出现瓶身破裂的问题。

模具外侧的导向销做了偏心定位设计，上下模合模时不会出现装反的问题，导向销的表面做了氮化处理，硬度达到HRC58以上，长期开合模不会出现拉毛、磨损的问题，保证模腔的同轴度控制在0.02mm以内，成型后的瓶坯壁厚差不会超过0.05mm，完全满足后续吹塑成型的精度要求。
