可滑移千分表安装检测基座结构

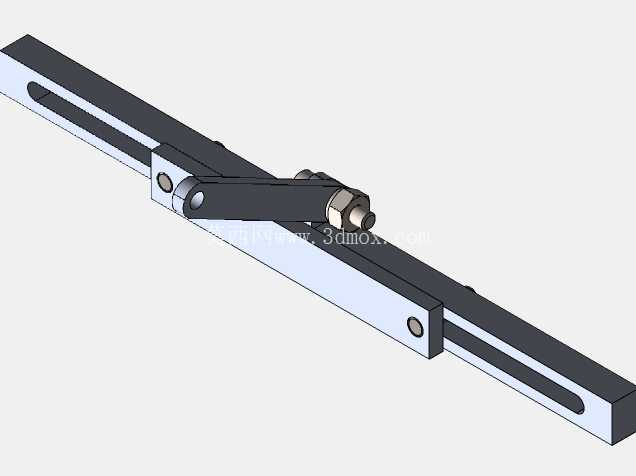

在定制化专机的装配调试、日常精度校验环节，经常需要对多组平行轴系、导轨安装面、工位定位基准的共线度、平行度做反复打表测量，常规的磁力表座受吸附位置限制，往往需要反复挪动表座位置才能完成长行程范围的精度检测，不仅效率低，多次挪动带来的二次装夹误差也会影响检测数据的可靠性，这款可左右滑移的千分表安装基座，就是针对这类长行程基准检测场景设计的专用表架结构。从结构设计逻辑来看，整个基座采用长条形滑移导轨作为承载主体，导轨本体上加工有通长的腰型滑移槽，用来给表座安装滑块提供连续的行程调节空间，腰型槽的宽度与滑块上的锁紧螺栓外径做小间隙配合，既保证滑块滑动时无卡滞、无横向窜动，也能在锁紧时提供足够的压紧力，避免打表过程中表座移位带来的测量误差。连接摆臂的一端通过铰接销轴与滑移滑块相连，铰接位置的配合公差控制在H7/g6区间，保证摆臂可以绕销轴做小角度的俯仰调整，适配不同高度的检测基准面；摆臂的另一端设计有标准的千分表装夹孔与锁紧顶丝，能够兼容常规量程的杠杆千分表、百分表的装夹需求，装夹孔的轴线与摆臂本体保持垂直，保证表针安装后可以垂直抵靠在被测面上，减少测量余弦误差。考虑到现场检测时的安装固定需求，长导轨的两端预留有螺栓安装孔，可以直接通过内六角螺栓固定在设备的基准台面上，安装孔的位置公差按照IT7级精度加工，保证导轨安装后自身的直线度满足检测基准要求，导轨的总长度可以根据常见的检测行程做适配，常规款的有效滑移行程覆盖300mm以内的检测范围，能够满足大部分定制专机轴系对齐、导轨平行度检测的行程需求，不需要额外接长或者拼接导轨。在实际使用过程中，操作人员只需要先将基座通过两端的安装孔固定在待检测设备的稳定基准面上，调整好导轨的安装水平度与直线度后，将千分表固定在摆臂的装夹孔内，预紧锁紧顶丝后调整摆臂角度，让千分表测头垂直抵靠在第一个被测点位，将滑块上的锁紧螺栓稍微松开，就可以推动滑块沿着腰型槽平稳滑动，在整个行程范围内连续读取千分表的数值变化，不需要反复拆装挪动表座，单次装夹就能完成整个行程的对齐度检测，大幅减少了装夹辅助时间，也避免了多次装夹带来的累积误差。滑块与导轨的接触面上设计有减摩衬垫，长期滑动使用也不会出现导轨面拉毛、滑动卡滞的问题，铰接位置的销轴采用淬火处理，表面硬度达到HRC45以上，反复调整摆臂角度也不会出现铰接间隙过大的问题，保证长期使用后的检测精度稳定性。和常规的万向磁力表座相比，这款滑移式表座的检测基准直接依托固定安装的长导轨，不会因为磁力吸附不牢、连杆刚性不足出现表架下沉、抖动的问题，尤其适合长行程范围内的直线度、对齐度检测场景，在汽车冲压模具的安装调试、专机线体的工位对齐、导轨装配精度校验等场景下都能适用。设计过程中特意控制了整个基座的截面高度，避免基座安装后与设备上的其他运动部件发生干涉，导轨的边角位置都做了倒角处理，安装操作时不会出现锐边划伤的问题，摆臂的长度经过优化，既保证足够的调整范围，也不会因为臂长过大导致装表后刚性不足，出现测量时表针抖动的问题。腰型槽的两端设计有行程限位挡点，滑块滑动到行程端点时不会从导轨上脱出，避免操作时滑块掉落损坏千分表，锁紧螺栓采用滚花头设计，不需要额外工具就能手动完成滑块的锁紧与松开，现场检测操作更加便捷。
