多孔定位柔性焊接作业台结构设计

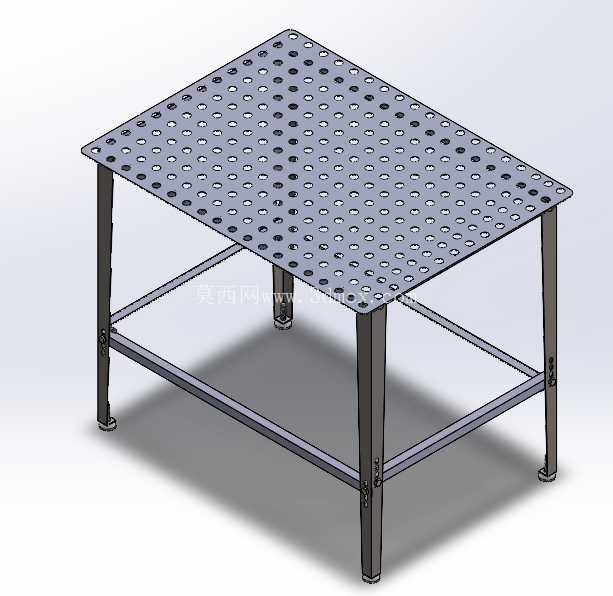

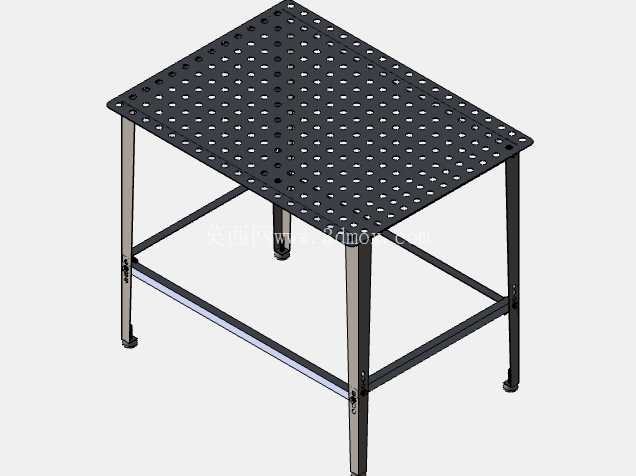

在金属结构件焊接加工的车间场景里，这类带多孔定位面的焊接作业台是工位核心承载单元，区别于普通固定式焊接平台，其核心价值在于通过台面的标准化孔系实现快速装夹定位，适配多品种小批量的焊接生产需求，不管是五金小件的组焊，还是汽车冲压散件的拼焊，或是小型钢结构框架的定位焊接，都能依托孔位搭配快速夹具完成工件固定，减少反复搭焊定位块的辅助工时。从结构设计逻辑来看，台面采用带密集阵列孔的厚钢板加工，孔位按照等间距网格排布，孔的公差控制在IT7级以内，保证定位销插入后的配合精度，避免装夹时出现间隙导致焊接错位；台面下方的支撑结构采用方管焊接框架，四条支腿设计有可调高度的脚杯，可适应车间地面不平整的工况，调整范围覆盖±30mm，保证台面整体水平度控制在0.1mm/m以内，满足高精度焊接的平面度要求。支腿之间设置有横向连接杆件，一方面提升整体框架的抗扭刚度，避免焊接过程中受工件冲击或装夹力作用出现台面变形，另一方面也可作为辅助工装的挂载位点，方便放置焊枪、夹具配件等常用工具。设计时首先考虑的是承载边界，常规款的台面尺寸适配1200mm×800mm的作业范围，单台额定承载可达500kg，能够覆盖绝大多数中小型焊接工件的承重需求；台面的孔系采用D16或者D28的通用孔径，和市面上主流的柔性焊接夹具配件完全兼容，用户不需要单独定制特殊规格的定位销、压紧件，降低后续工装拓展的成本。支腿采用可拆装式的连接结构，和台面框架通过螺栓紧固，运输时可以拆分打包，减少物流体积，现场安装只需要按照装配孔位锁紧螺栓即可，不需要二次焊接加工，安装调试周期控制在半小时以内。在实际使用场景中，这类焊接台可以配合快速夹钳、定位角尺、可调支撑座等配件，实现异形工件的快速定位，比如焊接矩形框架时，只需要在对应孔位插入定位角铁，就能快速固定四个角的位置，不需要每次都测量划线，组焊效率相比普通平台提升40%以上；针对不同厚度的工件，还可以在孔位上安装可调高度的支撑钉，抵消工件本身的平面度误差，保证焊接时工件贴合定位面，减少焊接变形带来的尺寸超差。台面的钢板经过氮化处理，表面硬度达到HRC55以上，焊接过程中产生的焊渣飞溅不容易粘附在台面上，日常清理只需要用钢丝刷扫过即可，长期使用也不会因为焊渣粘结导致孔位堵塞，同时氮化层也能提升台面的耐磨性能，避免频繁装夹夹具造成台面划伤，延长设备的使用寿命。框架的方管型材壁厚不低于3mm，焊接后经过去应力退火处理，消除焊接内应力，避免长期使用后框架出现变形导致台面倾斜；支腿的脚杯采用橡胶垫和金属螺杆结合的结构，橡胶垫可以起到一定的减震作用，减少焊接过程中敲击工件产生的震动传导到地面，同时也能避免金属脚杯刮伤车间环氧地坪。设计时还预留了拓展接口，台面侧边可以加装延伸板，拓展作业范围，也可以安装焊枪挂架、地线接线柱等附属配件，地线接线柱直接和台面钢板导通，焊接时不需要单独把地线夹在工件上，避免因为地线接触不良产生焊接电弧击伤工件表面的问题。从安装边界来看，设备整体高度设计为850mm，符合人体工程学作业高度，操作人员站立作业时不需要过度弯腰，降低长时间焊接作业的疲劳感；设备整体占地面积和台面尺寸基本一致，支腿外沿不超出台面范围，车间排布工位时可以按照1.5m的间距布置，预留足够的操作空间和工件周转通道。这类焊接台和传统的铸铁焊接平台相比，重量更轻，孔系定位的灵活性更高，不需要在台面上开槽或者加工T型槽，加工成本更低，同时多孔结构也不会因为T型槽进渣导致清理困难，更适合中小型机加工车间、五金焊接加工厂、汽车零部件配套厂的焊接工位使用，不管是单件修配还是小批量生产都能适配。
