工业铝型材T型槽框架安装台结构

在汽车冲压生产线的工位旁、自动化装配单元的侧边、小型检测设备的承载基座区域，这类T型槽框架台的应用场景十分广泛，它并非通用的标准化工作台，而是针对工位侧边物料承托、小型工装挂载、检测探头安装等需求设计的侧装式架体结构。从实际使用场景来看，这类架体常安装在冲压设备出料端的侧边，用来承托待检测的冲压件料框，或是安装光电检测开关、工件到位传感器的安装板，也可作为小型气动工装的挂载基座，替代传统方管焊接机架，省去焊接后打磨、喷漆的工序，后期调整安装位置也无需重新动火切割。

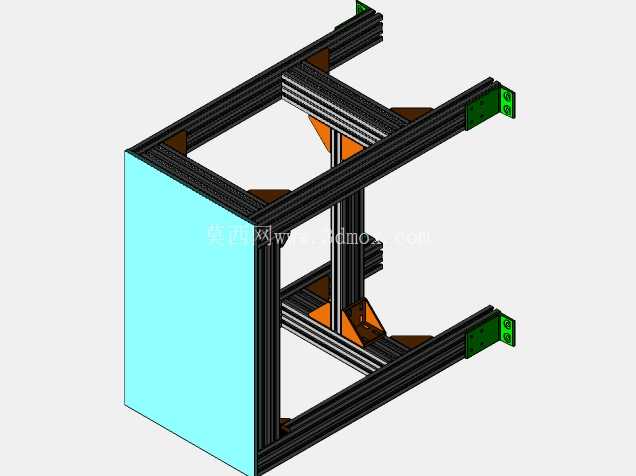

从功能特性上看，这款架体采用标准工业铝型材搭建，所有连接位置均采用T型槽内置螺栓搭配角件锁紧，型材槽宽适配通用T型螺栓，后期加装各类安装板、传感器支架、管线槽时，只需松开螺栓调整位置即可，无需在型材上额外钻孔攻丝，适配生产线快速迭代调整的需求。架体一侧预留的两块绿色安装板为安装基准面，板上预制了沉头安装孔，可直接通过膨胀螺栓或机米螺丝固定在设备侧壁、混凝土立柱或是铝型材主框架上，安装时无需额外制作连接转接板，降低现场安装的加工工作量。架体的承托面为平整的安装平面，可铺设防静电胶皮、钢板或是亚克力挡板，根据实际使用需求可作为小型物料的放置台、操作面板的安装基座或是安全防护挡板的固定架。

设计思路上，这款架体没有采用满框焊接的结构，而是采用L型的半开放框架构型，在保证结构刚性的前提下尽可能减轻架体自重，同时减少型材的使用量，控制整体制造成本。框架的转角位置加装了橙色的三角加强筋，这些加强筋通过螺栓固定在型材的槽内，在架体承受偏载时，可有效分散转角位置的应力，避免长期受载后型材连接位置出现松动变形。架体的型材选型上，主承托梁采用了更大截面的铝型材，而侧向的连接梁则采用小截面型材，根据不同位置的受力情况匹配对应规格的型材，避免过度设计带来的成本浪费。所有型材的端面均加装了端盖，避免铝型材端面的毛刺划伤操作人员，同时也能防止车间内的切削液、灰尘进入型材槽内，堵塞T型槽影响后期配件加装。

外形尺寸与安装边界方面，这款架体的有效安装宽度为45毫米，整体垂直高度为90毫米，这里的尺寸为架体的有效安装边界尺寸，即安装后突出安装基准面的距离为45毫米，垂直方向的占用高度为90毫米，现场安装时需要预留的安装空间不小于该尺寸，避免与周边的设备运动部件、管线产生干涉。安装板上的孔位间距按照通用工业安装标准设计，可适配多数设备侧壁的预留安装孔，若现场孔位不匹配，也可通过T型槽调整安装板的前后位置，补偿安装孔的位置误差。架体的整体承重经过受力校核，在均匀载荷的情况下可承载不超过15kg的重量，满足小型料框、检测元件、小型气动元件的挂载需求，若需要承载更重的物件，可在主承托梁下方加装额外的支撑型材，提升整体承载能力。

在实际车间使用中，这类铝型材T型槽框架台相比传统焊接架体的维护成本更低，当生产线调整工位布局时，可直接拆解架体，将型材重新组装成其他尺寸的架体，型材可重复利用率接近100%，不会像焊接架体那样拆解后只能作为废铁处理。架体的所有连接螺栓均采用标准内六角螺栓，日常维护只需定期检查螺栓是否松动，无需做防锈刷漆等维护工作，适配车间多油污、多切削液的恶劣使用环境。架体的安装过程无需专业焊接人员，普通装配工人使用标准内六角扳手即可完成组装与安装，大幅缩短现场安装的周期，也降低了安装过程中的安全风险。
