环氧树脂灌封用多工位转盘式固化夹具

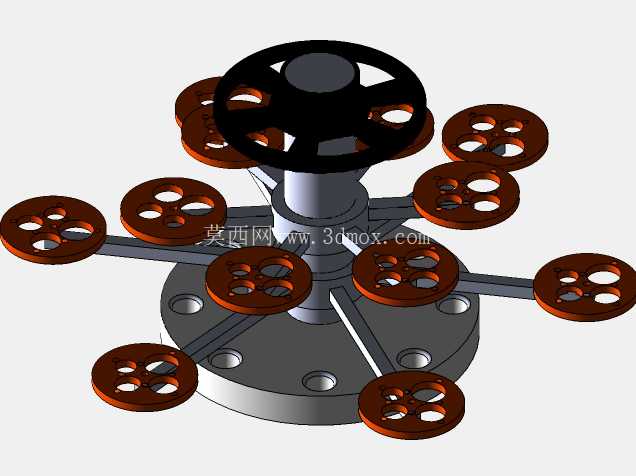

在电子元器件环氧树脂灌封固化的生产环节里，这类多工位转盘夹具是衔接灌胶工序与固化工序的核心工装载体，不少做汽车电子传感器、小型线路板封装的产线，都会用到这类结构来提升单批次处理量，减少工件反复装夹的辅助工时。从结构上看，整套夹具以底部带安装孔的圆形法兰盘作为基座，基座中心设置立式支撑转轴，转轴顶端搭配带镂空减重结构的手动转盘，从转轴中部向外辐射伸出多根水平支撑臂，每根支撑臂末端都固定了带多孔定位结构的工件载盘，载盘上的开孔一方面是避让工件底部的引脚或者凸台，另一方面也能让固化过程中的热量更好地流通，避免局部积热影响环氧树脂的固化均匀度。

设计这类夹具的时候，首先要考虑的是工位数量的匹配，图中这套结构设置了12个工件载位，刚好匹配单台小型固化炉的单次进料容量，不会出现工位闲置或者炉内容积浪费的情况。支撑臂的长度经过反复校核，要保证每个载盘上的工件在随转盘转动时不会和相邻工位的工件发生干涉，同时转动半径控制在操作人员站立操作时的舒适作业范围内，不需要探身或者挪动脚步就能完成所有工位的工件取放。底部基座上的安装孔采用沉孔设计，安装时可以将螺栓头完全埋入法兰盘面以下，不会突出表面刮碰操作人员的手部或者工件，基座与中心转轴的连接位置设置了加强筋结构，避免长期承受转盘和满载工件的重量后出现转轴倾斜的问题。

实际使用过程中，操作人员可以在转盘转动到身前的工位完成灌胶后工件的装夹，转动转盘就能依次完成所有工位的上料，不需要绕着设备走动，上料完成后可以直接将整套夹具连同工件一起推入固化炉，因为所有载盘都处于同一水平高度，炉内的热风循环可以均匀覆盖每个工件的灌封位置，不会出现因为工件摆放高度差导致的固化程度不一致问题。载盘采用和支撑臂焊接固定的连接方式，连接强度足够承受反复的温度变化，不会因为长期进出高低温环境出现焊缝开裂、载盘松动偏移的问题，载盘上的定位孔尺寸按照待加工工件的基准外形做公差匹配，装夹时不需要额外的锁紧件，依靠工件自身与定位孔的间隙配合就能完成固定，取放效率比螺栓压紧式的夹具提升六成以上。

从安装边界来看，底部法兰盘的外径控制在320mm，适配多数小型固化炉的进料口宽度，中心转轴的总高度控制在280mm，不会超过固化炉的内部有效高度，转盘的最大转动直径为600mm，在产线边放置时只需要预留直径700mm的操作空间即可，不会占用过多的产线面积。顶端的手动转盘做了大直径的镂空设计，一方面是减轻整体重量，方便操作人员转动，另一方面镂空位置也可以作为观察口，不用俯身就能看到下方工位的工件装夹状态。支撑臂采用扁钢材质加工，相比圆钢的抗扭性能更好，长期承受单侧工件重量也不会出现向下弯曲变形的情况，保证所有载盘始终保持水平状态，避免灌封后的环氧树脂因为载盘倾斜出现流胶、厚度不均的问题。

这类夹具除了用于环氧树脂灌封固化场景，也可以适配小型工件的印刷、焊接工序的定位，只需要更换对应开孔尺寸的载盘，就能实现一套基座适配多种工件的加工需求，不需要重新制作整套工装，能有效降低产线的工装投入成本。在结构细节上，中心转轴与基座之间加装了自润滑轴套，转动时的阻力很小，操作人员单指就能拨动转盘转动，长期使用也不会出现卡顿、转动异响的问题，轴套位置预留了润滑脂注入口，日常维护只需要定期注入少量润滑脂就能保证转动顺畅，维护难度很低。载盘的边缘做了倒圆角处理，取放工件时不会刮伤工件表面的涂层或者操作人员的手套，所有焊接位置都做了打磨处理，没有焊渣、毛刺突出，符合车间生产的安全规范要求。
