机器人快换连接装置NSK-03DJ结构设计

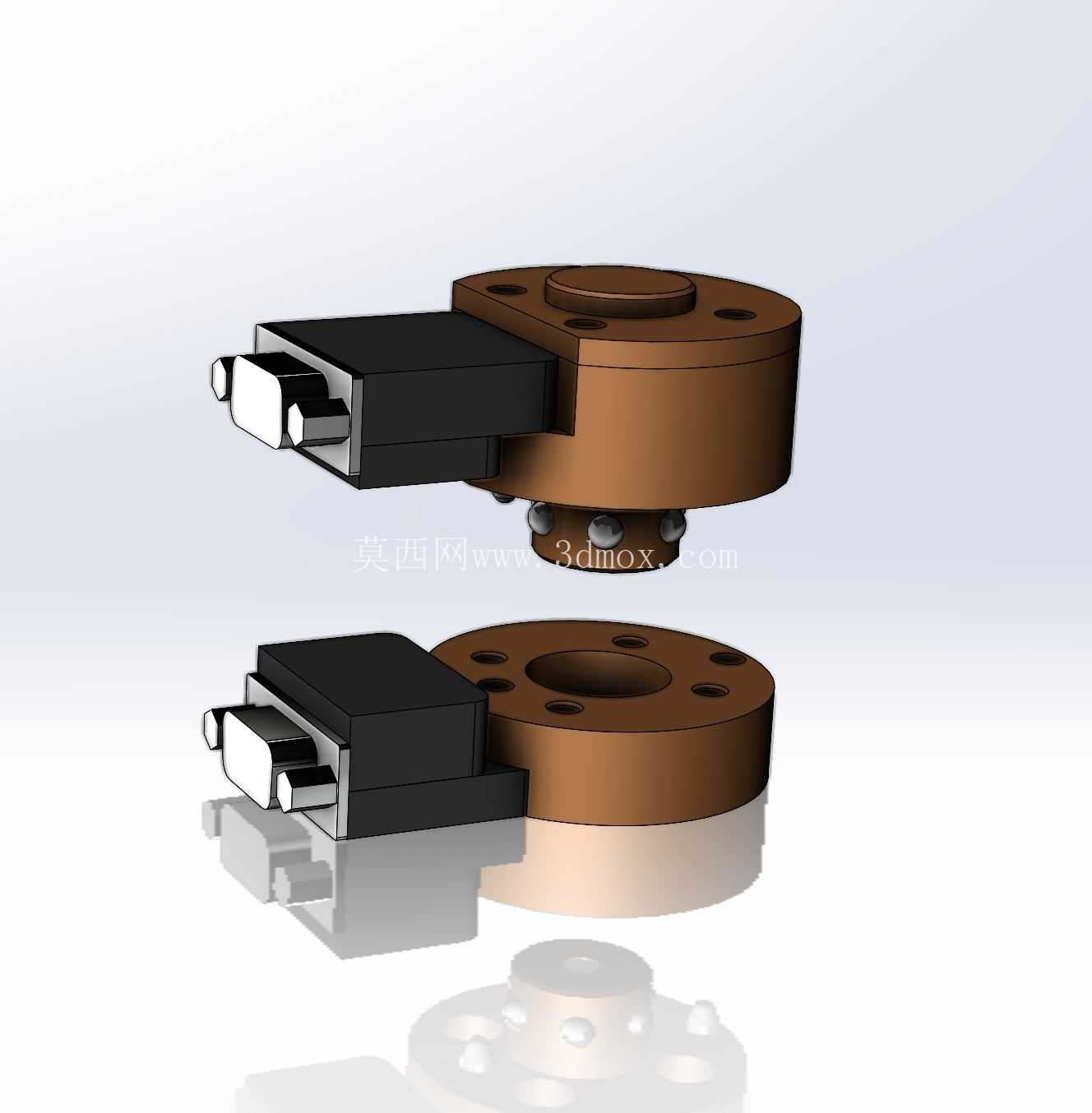

在工业机器人末端执行器的快速切换作业场景中，这类快换连接件承担着侧端工具与机器人法兰端的快速对接、锁紧与动力信号连通作用，尤其适配小负载工况下的多工具快速轮换需求，常见于3C电子装配、小型工件分拣、灯具组装等需要频繁更换末端工具的工位，能大幅缩减工具更换的停机对位时间，避免传统螺栓锁紧方式带来的对位偏差与拆装耗时问题。这款快换件采用分体式对接结构，分为机器人侧安装基体与工具侧连接座两个核心部分，对接面采用圆周分布的定位结构保证重复对接精度，避免多次拆装后出现位置偏移，影响末端作业的位置准确性。材质选用超硬铝作为主体加工材料，在保证结构强度满足锁紧受力要求的前提下，尽可能降低构件自身重量，整套构件重量控制在45克，不会给小负载机器人带来额外的负载负担，适配负载范围在0-3公斤的小型工业机器人或协作机器人末端使用。从安装边界来看，构件完成对接安装后的总厚度为38毫米，设计时充分考虑了小负载机器人法兰端的安装空间限制，不会因为快换件的厚度过大导致末端工具的作业行程被过度压缩，安装法兰端采用标准圆周孔位布局，可直接匹配对应规格的机器人末端法兰安装尺寸，无需额外设计转接板即可完成装配。设计过程中优先考虑了对接操作的便捷性，锁紧结构采用侧插式快锁设计，操作人员无需额外工具即可完成两侧的对接与分离动作，对接到位后可自动实现锁紧，避免作业过程中出现意外松脱的情况；集成的连接通道可同步实现气路或者信号线路的连通，更换工具时无需单独对接管路与线路，进一步提升工具切换的效率。结构设计上对对接面做了贴合度优化，保证两侧对接后无明显间隙，避免作业过程中因为连接间隙产生的末端抖动，提升作业稳定性；外露的连接部位做了倒角处理，避免拆装过程中划伤操作人员或者对接线路，侧端的连接接头采用标准化接口尺寸，可匹配常规的小型末端执行器安装需求，比如小型夹爪、吸盘架、点胶头等轻型作业工具。在实际产线应用中，这类快换件可帮助单台机器人快速切换不同功能的末端工具，在小批量多品种的柔性生产场景下，无需为每一种作业配置单独的机器人，仅需配置对应功能的工具侧连接座，即可通过快速切换实现多工序作业，大幅提升设备的利用率，降低产线的设备投入成本。建模过程中对所有配合面做了公差适配设计，定位销与销孔的配合公差选用间隙配合等级，既保证对接时的导向顺畅，又能控制对接后的位置偏差在允许范围内，锁紧机构的活动行程做了限位设计，避免锁紧过度导致构件变形或者锁紧不到位导致连接松动。主体的法兰盘部分做了轻量化的结构优化，在不影响安装强度的位置去除多余材料，进一步降低构件自重，表面处理可根据实际使用场景做硬质氧化处理，提升构件表面的耐磨性能，延长多次拆装后的使用寿命，对接面的密封结构可适配有少量粉尘或者切削液飞溅的作业场景，避免杂质进入对接内部影响锁紧机构的动作顺畅性。
