带悬臂操作臂的工业人机交互控制箱

这套带悬臂支撑结构的人机交互控制单元，目前在离散制造产线的设备端部署占比逐年提升，尤其是在需要操作人员近距离观察设备运行状态、同时频繁调整工艺参数的工位，这类结构的适配性远高于固定安装的触控面板。从实际落地场景看，它既可以配套冲压产线的工位端做单机设备操作，也能在自动化装配单元、机器人工作站旁作为主控交互节点，操作人员无需进入设备防护围栏内部，站在安全区域就能完成参数录入、状态切换、急停触发等操作，大幅降低工位操作的动线长度。

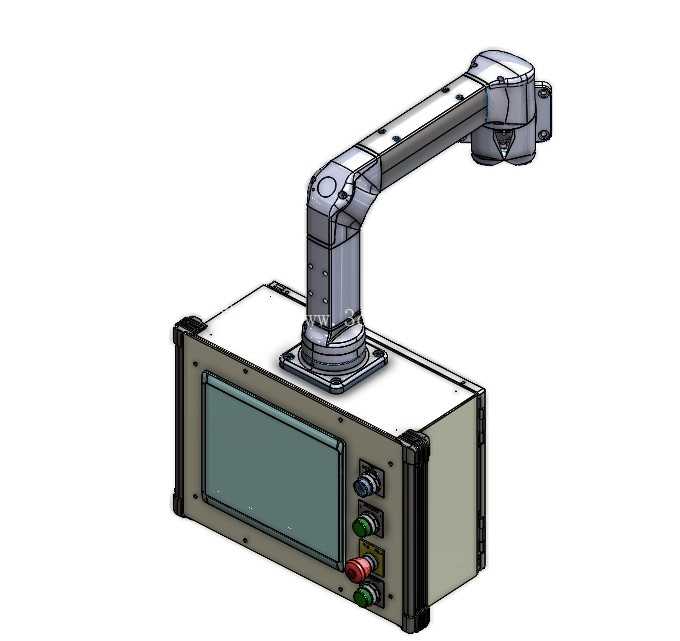

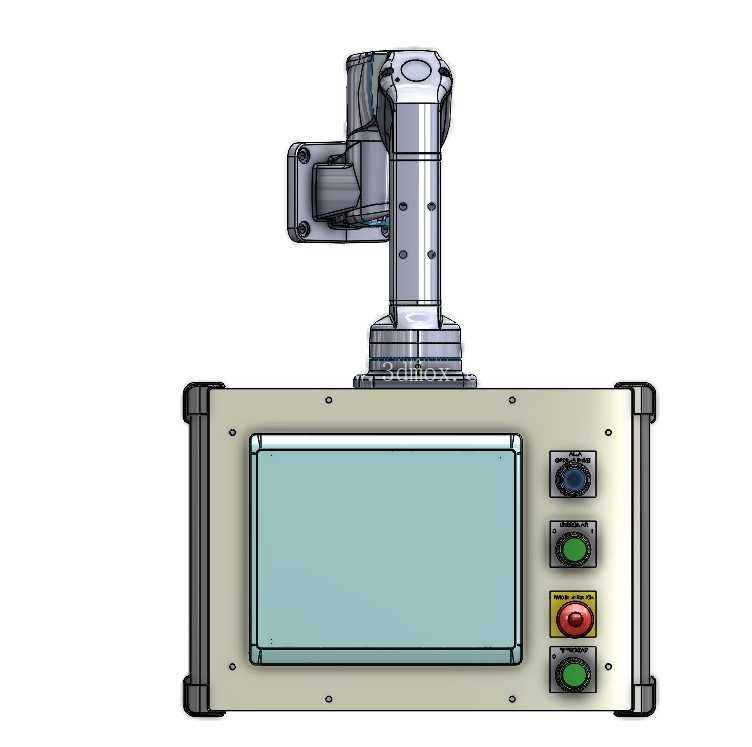

整套结构的设计逻辑完全围绕现场操作的人机工学展开，底部控制箱体采用冷轧钢板折弯焊接成型，边角做圆弧过渡处理避免磕碰划伤，正面嵌入的触控显示屏预留了标准安装孔位，可适配7英寸规格的工业触控屏，屏幕下方的操作区按照操作频率排布按钮组件：最上方为旋钮式档位切换开关，下方依次排布绿色启动按钮、红色急停按钮、黄色复位按钮，按钮间距严格按照人手操作的指幅宽度设置，避免误触。箱体侧面预留了航空插头安装位，内部走线空间充足，可容纳电源模块、IO接线端子、通讯模块等元器件，箱体背部设计了可拆卸的检修盖板，日常维护时无需拆卸整个箱体就能完成接线调整与元器件更换。

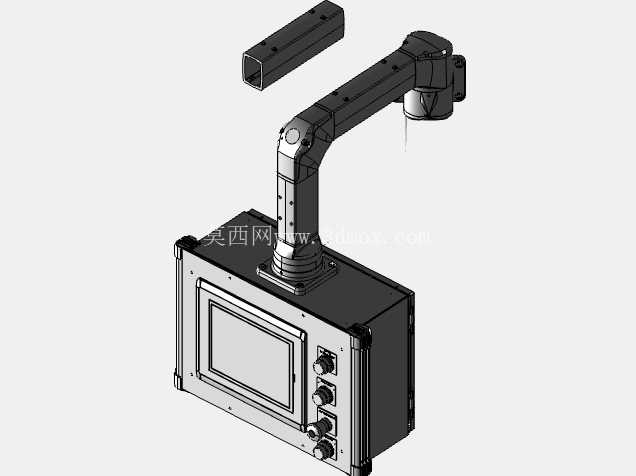

上方连接的悬臂支撑结构采用多节段铝合金型材拼接，每一节关节处都设计了阻尼锁紧结构，可实现水平方向360度旋转、垂直方向正负45度俯仰调节，操作人员可根据自身站立高度、操作位置随意调整屏幕朝向与操作距离，调整到位后阻尼结构可自动锁止，不会出现悬臂下垂、屏幕移位的问题。悬臂与箱体、悬臂与安装基座的连接位置都采用法兰盘加定位销的固定方式，安装时先将基座固定在设备机架或者独立立柱上，再依次拼接悬臂段、挂载控制箱体，整个安装过程无需特殊工装，普通装配人员按照装配指引就能完成部署。

从安装边界尺寸来看，控制箱体本体的长宽高尺寸适配多数工业现场的安装空间，箱体厚度控制在合理范围，不会因为过深占用过多操作通道空间；悬臂完全伸展后的总长度覆盖常规工位的操作半径，收缩后可贴靠设备侧方，避免闲置时阻碍通道通行。基座安装面预留了四个M8的固定螺栓孔，孔位间距符合通用悬臂组件的安装标准，可直接替换同规格的老旧操作箱，无需重新在机架上打孔，降低产线改造的施工量。

在结构强度设计上，悬臂段的型材壁厚满足满载挂载要求，即使箱体内部装满元器件、总重量达到额定负载上限，悬臂长期使用也不会出现变形弯折，关节处的阻尼件采用耐磨工程塑料与金属摩擦片组合，经过上万次调节测试后阻尼力衰减率控制在允许范围内，可满足工业现场常年高频调节的使用需求。箱体表面采用静电喷塑处理，耐油污、耐轻微刮擦，适合车间多油污、多粉尘的使用环境，按钮与屏幕的安装缝隙都设计了密封胶条，防护等级可达到IP54，能够阻挡日常飞溅的切削液、粉尘进入箱体内部，延长内部元器件的使用寿命。

实际选型应用时，可根据现场工位的操作范围选择不同长度的悬臂段组合，若工位距离设备安装面较远，可增加一节延长悬臂；若操作空间狭窄，可缩短悬臂长度搭配短节段连接件。箱体上的按钮孔位为标准22mm安装孔径，可根据实际工艺需求更换不同功能的按钮、指示灯或者选择开关，无需重新加工箱体面板，适配不同设备的控制需求。整套结构的三维建模过程中，所有连接孔位、配合公差都按照实际机加工标准设置，虚拟装配时完全规避了干涉问题，导出的工程图可直接用于生产加工，无需二次调整尺寸。
