汽车冲压工序专用气动定位夹紧工装结构

这套夹紧定位工装主要应用在汽车覆盖件、结构件冲压生产线的工序间定位环节，覆盖拆垛后板料初定位、拉延工序前板料压紧、修边冲孔工序件的二次装夹、翻边整形工序的工件固定等多个工位场景，适配厚度0.6mm到2.5mm的冷轧钢板、镀锌钢板以及部分铝合金板材的冲压作业需求，能够在高速连续冲压的节拍下稳定保持工件位置精度，避免板料在模具合模过程中出现窜动、偏移，进而导致冲压件起皱、开裂、孔位超差等质量问题。

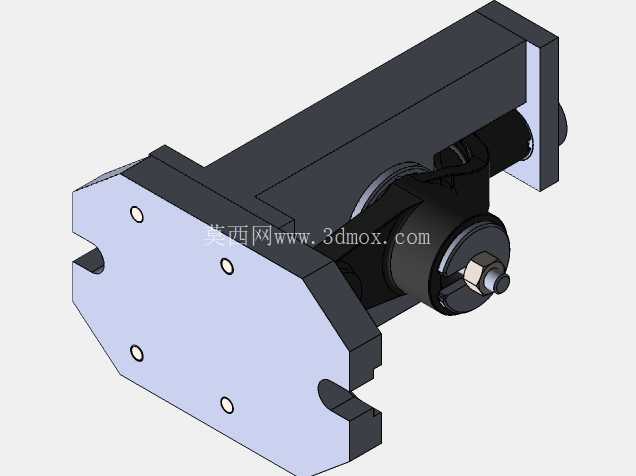

从功能特性来看，该工装采用气动驱动作为动力源，相比传统手动螺旋夹紧结构，能够匹配自动化冲压线的节拍要求，夹紧动作响应时间控制在0.3秒以内，夹紧力可通过气源压力调节在800N到2500N区间，适配不同厚度、不同材质板材的压紧需求，避免夹紧力过大导致板料局部变形，或是夹紧力不足导致工件移位。工装的执行端采用浮动压头设计，压头接触工件的端面镶嵌聚氨酯耐磨垫片，既能够增大与板料的摩擦力防止打滑，也能避免刚性接触在板料表面留下压痕，满足汽车外覆盖件的表面质量要求。定位侧的基准板采用多安装孔位布局，四个沉头定位销孔用于和冲压设备的工作台面或者模具基座做精准定位，侧边的开槽结构用于快速锁紧固定，安装时无需额外配做定位孔，能够直接适配标准槽宽的机床T型槽安装基准，大幅缩短工装换型调整的时间。

设计过程中优先考虑了冲压车间的恶劣工况适配性，整体结构的外露运动部件都做了防碎屑遮挡设计，气缸的活塞杆外侧加装防尘护套，避免冲压过程中产生的铁屑、焊渣、润滑油污渍进入气缸内部导致密封件磨损，延长工装的维护周期。整体结构的受力路径做了专门优化，夹紧反力直接通过L型的基座本体传递到安装基准面，没有额外的受力悬臂结构，在长时间高频次的夹紧动作下不会出现基座变形、定位精度漂移的问题。基准板的定位面做了高频淬火处理，表面硬度达到HRC45-50，长期与板料接触摩擦也不会出现凹陷、磨损，保证定位基准的平面度长期维持在0.02mm以内。

安装边界方面，该工装的整体安装基准面为带四个定位孔的平板结构，安装孔的孔位间距适配主流冲压设备的工作台安装孔系，横向安装跨距为120mm，纵向安装基准到压头中心的距离为85mm，夹紧行程为20mm，能够兼容不同高度差的工序件装夹需求。工装整体的最大外轮廓尺寸控制在180mm×120mm×110mm区间，不会占用过多的模具安装空间，在多工位级进模或者多工位传递模的工位布局中，可以根据板料的尺寸大小灵活布置多个该款工装，实现板料周边多点同步夹紧，保证大尺寸覆盖件冲压时的整体定位稳定性。气路接口采用标准快插接头设计，现场安装时可以直接对接车间现有气源管路，无需额外配置转接头，气路走线可以沿着基座侧边的走线槽布置，避免管路在冲压过程中被运动部件剐蹭破损。

在实际产线应用中，该工装可以配合光电传感器实现夹紧状态的信号反馈，当压头压紧到位后触发信号给冲床控制系统，允许设备启动冲压循环，若出现夹紧不到位、工件未放准的情况，设备会停止启动并触发报警，避免出现设备损坏或者废品产生。工装的易损件采用模块化设计，前端的压头、防尘护套、密封件都可以快速更换，无需整体拆解工装，日常维护只需要定期在运动铰接点加注少量润滑脂即可，维护成本低，适合汽车冲压车间大批量、高负荷的连续生产场景。针对不同的冲压工序需求，该工装的压头可以快速更换为尖头定位、平面压紧、异形面仿形压紧等不同形式，不需要更换整个基座，大幅提升了工装的通用适配性，减少车间的工装储备种类与成本。
