汽车冲压类椭圆安装基座结构设计

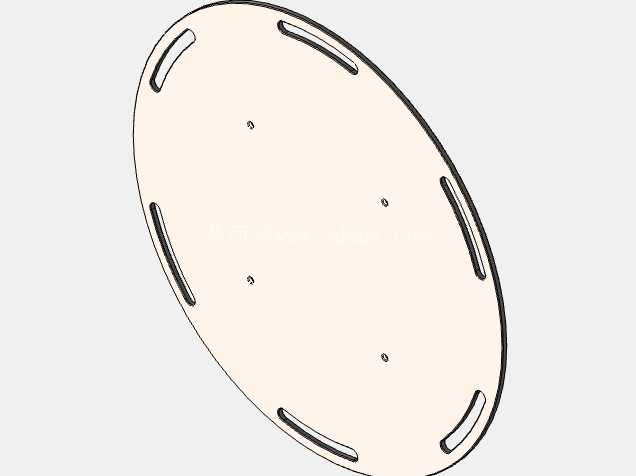

在汽车白车身焊装与内外饰装配的工位场景中，这类椭圆型安装基座是承担部件定位、载荷分散的核心衔接构件，不同于常规圆形安装座的对称受力逻辑，椭圆轮廓的设计初衷是适配车身钣金上狭长的安装空间，在有限的布置边界内最大化基座与钣金的贴合接触面积，降低单位面积的压应力，避免长期行车振动下出现钣金局部压溃、连接松动的问题。从实际装配需求出发，基座周向均匀分布的长条形腰型孔，是为了抵消车身焊接过程中产生的累计公差，装配时可以在腰型孔的行程范围内微调基座的安装角度与位置，不需要额外扩孔或者返修钣金，大幅提升产线装配的容错率，这类腰型孔的长度方向严格顺着椭圆长轴方向排布，保证微调过程中基座的受力中心始终落在车身设计的载荷传递路径上，不会因为位置偏移产生附加弯矩。基座表面分布的四个小型定位圆孔，是用于预装阶段的快速定位，产线操作时可以先通过定位销穿过这几个孔将基座临时固定在钣金上，再完成周向腰型孔的螺栓打紧，避免打紧过程中基座出现移位，保证装配精度的一致性。从结构设计的细节来看，基座的边缘做了小半径的卷边处理，一方面是消除冲压下料后的锐边，避免装配过程中划伤操作人员或者破坏相邻部件的防腐涂层，另一方面卷边结构可以提升薄板冲压件的整体刚性，减少薄板在螺栓预紧力作用下的翘曲变形，保证基座与钣金面的贴合度，避免出现虚接导致的振动异响。这类基座的厚度选型通常匹配对应安装部件的载荷等级，常规内外饰安装用的基座厚度在1.2mm到2mm之间，采用冷轧钢板冲压成型后做电泳防腐处理，能够适应车身底盘、座舱内不同位置的耐腐蚀要求。在建模过程中，需要重点关注腰型孔的位置度公差与椭圆轮廓的轮廓度公差，腰型孔的中心距偏差需要控制在±0.2mm以内，保证装配时螺栓能够顺利穿过，不会出现卡滞；椭圆轮廓的边缘需要做等距的圆角过渡，避免冲压过程中出现应力集中导致的开裂问题，同时卷边的折弯半径需要匹配板材厚度，通常取板材厚度的1.5倍，防止折弯处出现裂纹影响结构强度。从安装边界来看，这类椭圆基座的长轴尺寸通常根据安装空间设定，短轴尺寸需要避开相邻的车身线束、卡扣安装位，建模时需要预留至少3mm的安全间隙，避免装配过程中与周边部件产生干涉；基座背面不需要做额外的凸台结构，完全依靠平面与钣金面贴合，依靠螺栓的预紧力产生的摩擦力承担横向载荷，四个定位孔的位置需要避开腰型孔的应力影响区，防止孔位之间距离过近导致冲压时孔位变形。在实际应用中，这类基座不仅可以用于汽车内饰件的安装固定，经过尺寸调整与厚度升级后，也可以用于底盘管线的固定支架基座、外饰保险杠的安装定位座，核心的设计逻辑都是通过椭圆轮廓适配狭长安装空间，通过腰型孔补偿装配公差，通过薄板卷边提升结构刚性，在满足强度要求的前提下尽可能降低零件重量，符合汽车轻量化的设计方向。建模时需要注意冲压工艺的可行性，所有的孔位距离零件边缘的距离都要大于板材厚度的1.5倍，避免冲压时出现孔边开裂，零件的折弯方向要与冲压送料方向保持合理夹角，减少冲压过程中的材料各向异性对零件成型精度的影响。
