钻头刃磨专用工装附件结构设计

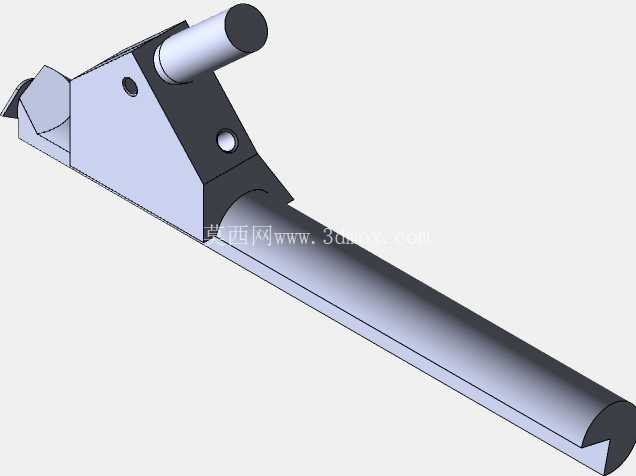

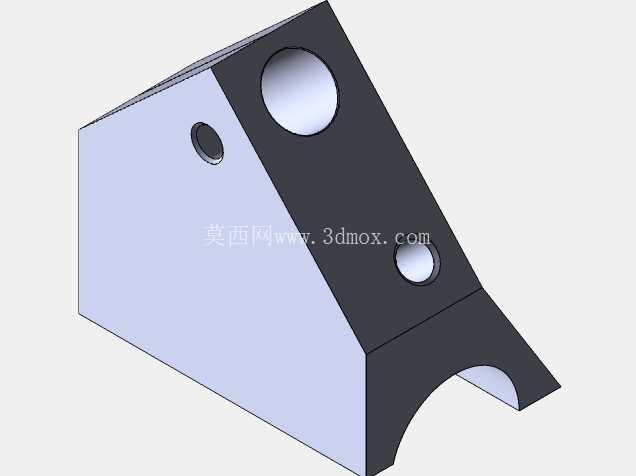

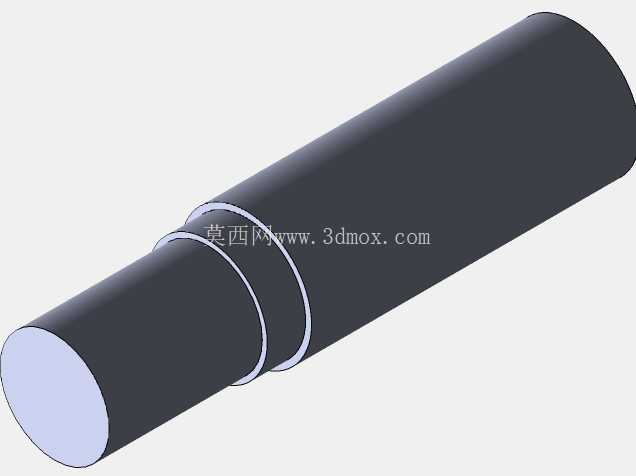

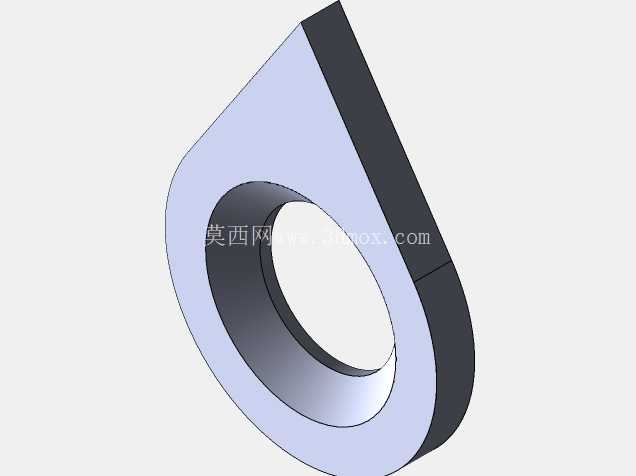

在机械加工车间的工具修配环节，钻头刃磨是一线操作工人、工具修磨班组日常高频接触的作业内容，普通手持刃磨的方式对操作人员技能依赖度极高，稍有偏差就会出现钻头两主切削刃不对称、横刃修磨角度失准、后角过大或过小的问题，直接导致钻孔时孔径超差、排屑不畅、钻头崩损甚至工件报废，而工具磨床配套的专用刃磨附件，就是为了降低刃磨操作的技能门槛，保证批量钻头刃磨后的角度一致性，这套附件的结构设计完全围绕工具磨床的装夹基准、钻头的定位逻辑展开。从实际安装场景来看，这套附件的长杆主体是适配工具磨床工作台的标准T型槽安装边界设计的，杆身的平直度公差控制在0.02mm以内，安装时可以直接嵌入磨床工作台的导向槽内，通过侧面的锁紧螺钉完成固定，不需要额外制作过渡连接板，安装后附件的导向基准与磨床砂轮的进给方向平行度误差不超过0.01mm/100mm，能够保证刃磨过程中进给动作的直线度。前端的定位夹持结构是这套附件的核心功能区，倾斜设置的夹持座预留了标准钻头的装夹孔位，孔位的轴线与砂轮工作面的夹角刚好匹配标准高速钢麻花钻的主切削刃后角设计值，装夹钻头时只需要将钻头柄部插入定位孔，调整伸出长度后锁紧侧面的紧固螺钉，就可以保证钻头的刃磨角度处于标准范围内，不需要操作人员反复比对角度样板。侧面伸出的圆柱操作手柄是为了刃磨过程中手动进给操作设计的，握持时可以平稳推动整个附件沿工作台导向槽做直线进给，也可以小角度转动附件来完成钻头后刀面的圆弧刃磨，手柄的外径尺寸按照成年人手部握持的人机工程尺寸设计，表面做了滚花处理，长时间操作也不会出现打滑的问题。夹持座上的两个定位销孔是用来安装角度限位块的，当需要批量刃磨固定直径的钻头时，可以在销孔内插入定制的限位销，控制钻头的伸出长度和转动角度，不需要每支钻头都反复调整对刀，能够大幅提升批量修磨的作业效率。在实际生产应用中，这类附件主要适配工具车间、模具加工车间的万能工具磨床，除了标准麻花钻的刃磨作业，更换前端的定位套之后，也可以完成中心钻、铰刀等小型孔加工刀具的刃磨作业，相比专用的钻头刃磨机，这类附件不需要单独占用设备空间，依托现有工具磨床的砂轮动力系统就可以完成作业，设备投入成本更低，对于多品种小批量的加工车间来说适配性更强。设计过程中充分考虑了磨床作业的切削粉尘环境，所有滑动配合面都做了防尘结构设计，杆身与工作台导向槽的配合间隙控制在0.01mm以内，磨削产生的磨粒碎屑不容易进入配合面造成磨损，延长附件的使用寿命；夹持部位的锁紧螺钉采用内六角高强度螺钉，锁紧力足够，刃磨过程中不会出现钻头松动导致的角度偏移。需要注意的是这套结构本身不包含耙扫支架部分，实际配套使用时需要根据磨床的具体型号配套安装冷却管和碎屑清理的辅助支架，避免磨削过程中高温切屑飞溅烫伤操作人员，同时也能保证磨削区域的冷却充分，避免钻头刃磨时出现退火软化的问题。从结构强度来看，主体部分采用45号钢调质处理，夹持座的硬度达到HRC28-32，既有足够的结构刚性承受刃磨时的进给力，也有一定的韧性避免受撞击时崩裂，长期使用后如果定位孔出现磨损，只需要更换内部的耐磨定位套就可以继续使用，维护成本很低。在三维建模过程中，所有配合面的尺寸公差都按照磨床工装的标准公差等级设定，安装基准面的形位公差、转动部位的配合间隙都经过实际装配验证，导入三维软件后可以直接生成工程图用于加工制作，也可以根据不同型号磨床的工作台槽宽调整长杆主体的尺寸，适配不同厂家的工具磨床设备。
