半挂车ABS系统本迪克斯SR5继动阀结构

商用车气制动回路里，继动阀的响应速度直接决定了长轴距、多轴挂车的制动同步性，尤其是半挂车这类轴距长、气路传输距离远的车型，单靠主车制动阀输出的气压推动挂车制动气室，会存在明显的滞后，轻则导致制动拖滞、刹车片异常磨损，重则引发制动跑偏、甩尾等安全隐患，本迪克斯SR5阀就是针对半挂车ABS系统开发的专用继动元件，在常规继动阀的快放、继动功能基础上，集成了ABS调节的适配接口，能配合ABS电磁阀实现制动压力的快速调节，避免车轮抱死。

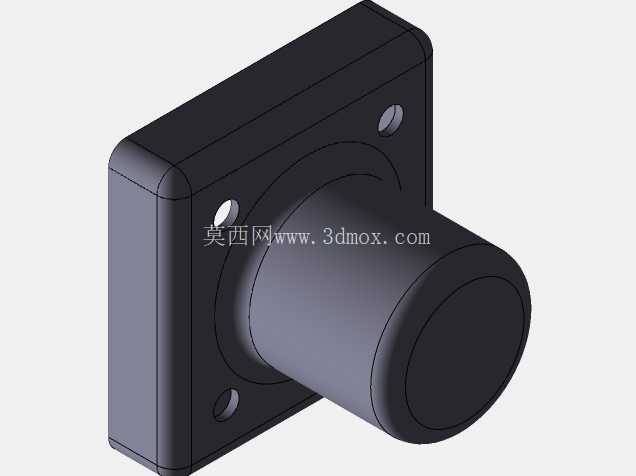

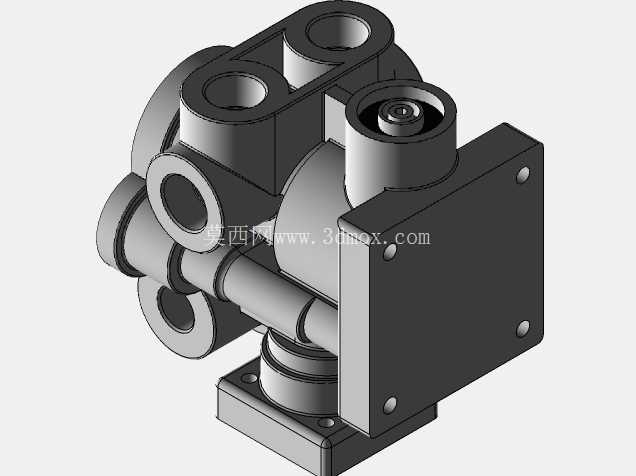

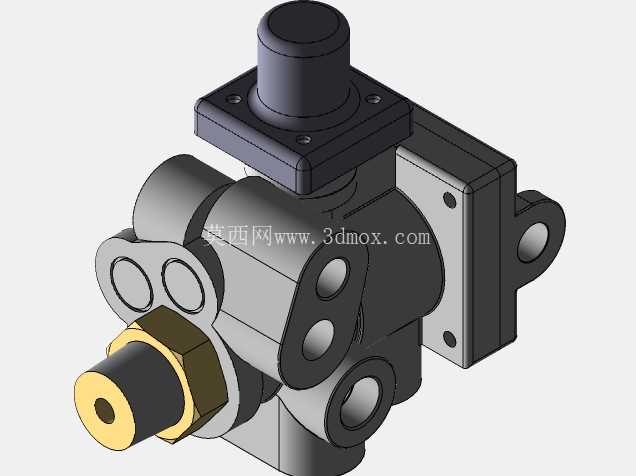

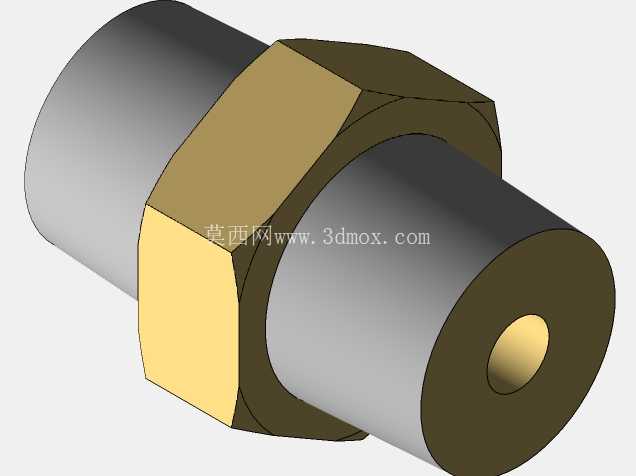

从结构设计来看，这款阀采用了分体式铸铝阀体布局，主体分为上下两个功能腔，上部的方形安装座是控制气腔的端盖，通过四颗内六角螺栓与主阀体连接，端盖中心伸出的柱状结构是控制活塞的导向套，控制气从主车制动阀输入后，作用在这个活塞上，推动活塞下行打开进气阀座，让储气筒的高压气直接从就近的供气口进入制动气室，不需要经过长距离的管路从主车送气，大幅缩短了制动响应时间。阀体侧面的带六角螺母的接口是供气输入口，采用标准的螺纹连接形式，螺母下方的密封端面可以适配不同规格的气路接头，安装时不需要额外加工转接结构，直接对接挂车储气筒的供气管路即可。

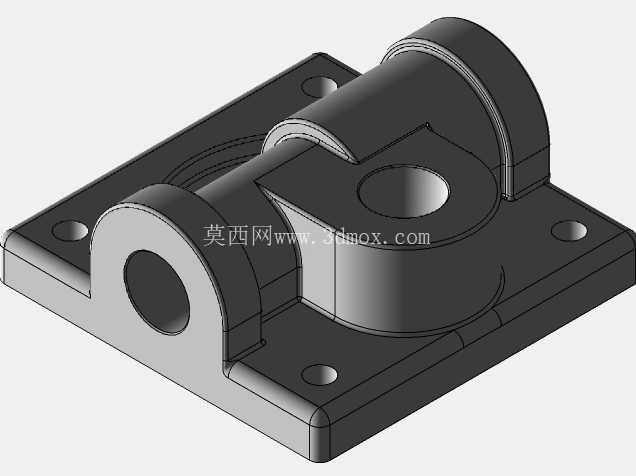

阀体上分布的多个圆形通孔分为两类，一类是气路通口，分别对应控制气输入、制动气输出、排气口三个核心通路，其中排气口设置在阀体下部，制动解除时，制动气室的高压气直接从这个排气口快速排出，不需要回流到主车制动阀，实现快速松刹，避免制动拖滞；另一类是安装固定孔，分布在阀体侧面的法兰耳上，两个带沉台的通孔可以穿螺栓将阀固定在挂车车架的安装支架上，安装孔的中心距符合商用车气阀的通用安装尺寸，替换同类型阀时不需要重新打孔改支架。

设计过程中，这款阀的密封结构做了针对性优化，活塞与阀腔之间采用了双唇口密封圈，既可以保证上下腔的气压密封，又能减少活塞往复运动的摩擦阻力，提升压力响应的灵敏度；进气阀座采用了耐低温、耐油的橡胶材质，在-40℃到80℃的工作环境下都能保持密封性能，适配不同地区的运营场景。阀体的流道设计做了圆弧过渡处理，减少高压气流动时的压力损失，保证各个制动气室的压力输出一致性，尤其是多轴半挂车上，同一个阀带多个制动气室时，不会因为流道阻力导致不同车轮的制动力偏差过大。

安装边界上，这款阀的整体外形紧凑，上部控制端的方形安装座边长约70mm，中心导向柱的直径约25mm，突出阀体上表面的高度约30mm，安装时需要在上方预留至少20mm的操作空间，方便拆卸端盖维护内部活塞密封件；侧面供气接口的中心距离阀体安装面约45mm，布置管路时需要预留接头的安装空间，避免管路与车架其他部件干涉；阀体下部的排气口需要朝下布置，避免雨水、灰尘进入阀腔内部导致密封件损坏、阀卡滞。

在实际装车应用中，这款阀通常安装在半挂车的车架中部位置，距离各个车桥的制动气室距离相近，保证各个车轮的制动压力同步，控制气接口对接ABS电磁阀的输出端，当ABS系统检测到车轮有抱死趋势时，会快速调节控制气的压力，带动继动阀的活塞动作，快速调节输出到制动气室的气压，实现防抱死控制，相比把ABS调节功能集成在主车制动阀上的结构，这种挂车端独立布置的继动阀，调节响应速度更快，更适合长轴距的多轴半挂车，尤其是在重载工况下，制动压力大，阀的通径设计足够大，能满足大流量的气压充放需求，不会因为充放气速度慢导致ABS调节频率跟不上，影响制动安全。

建模过程中需要重点注意各个密封槽的尺寸精度，尤其是活塞腔的内壁粗糙度、阀座的密封面平面度，这些尺寸直接影响阀的密封性能和响应灵敏度；各个气路接口的螺纹规格需要符合商用车气路元件的通用标准，安装法兰的孔位公差要控制在±0.1mm以内，保证安装时能顺利对位，不会出现螺栓强行装配导致阀体受力变形，影响阀的动作灵活性。另外阀体的壁厚设计要满足1MPa工作气压下的强度要求，尤其是气腔拐角的位置，要做圆角过渡避免应力集中，长期受气压交变载荷作用下不会出现开裂漏气的问题。
