滑板车头灯定位装夹工装结构设计

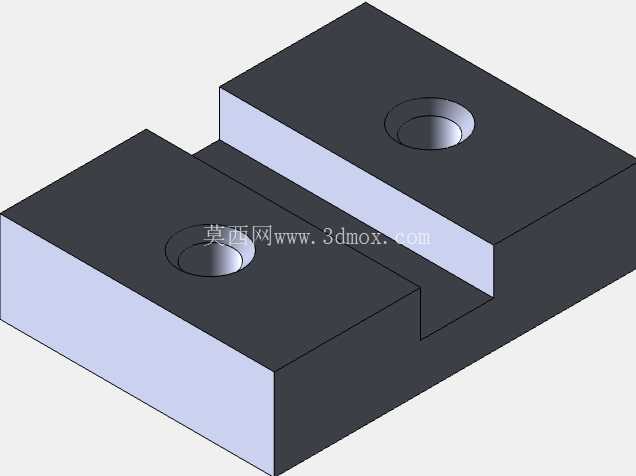

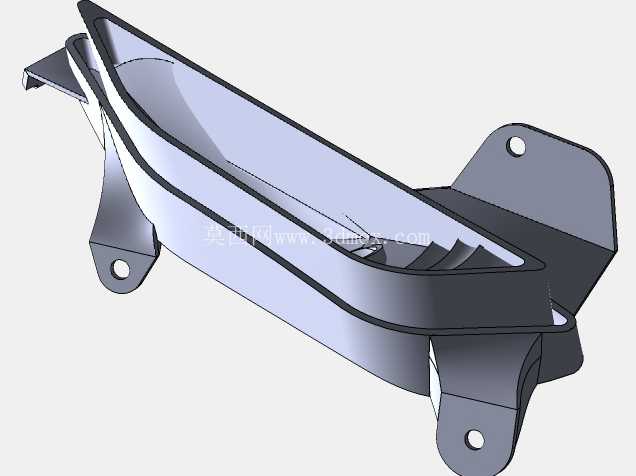

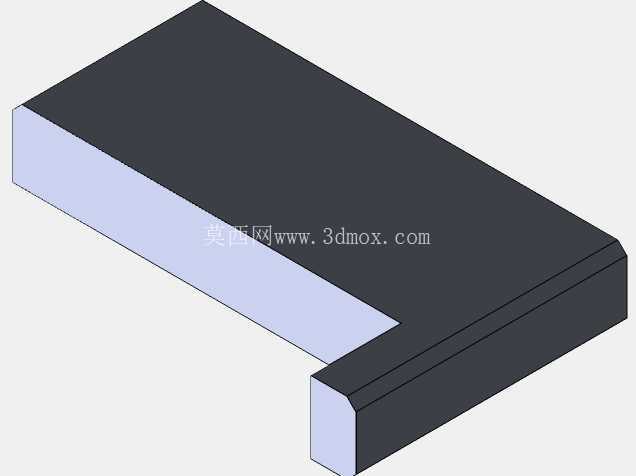

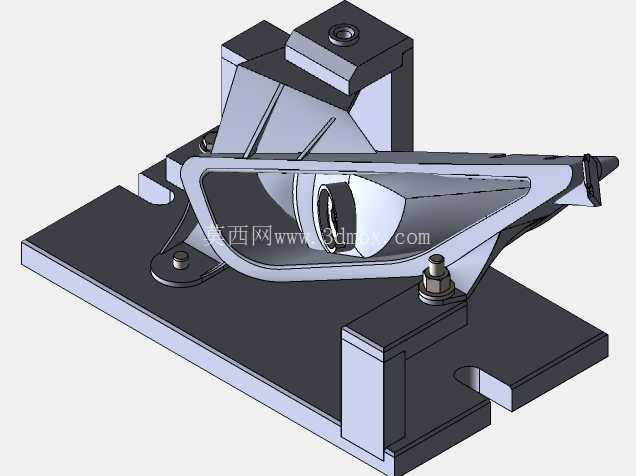

这套工装针对滑板车头灯工件的加工工序定位需求设计，主要应用于滑板车零部件冲压成型后的机加工、焊接或装配工序的工件固定场景，解决异形曲面车灯壳体装夹定位精度差、装夹效率低的实际生产问题。滑板车头灯壳体属于异形薄壁冲压件，外形为流线型曲面结构，常规平口钳、通用压板无法实现稳定装夹，容易出现装夹变形、定位偏移，导致加工后孔位偏差、装配贴合度不足的问题，这套夹具正是针对该类工件的外形特征做的定制化定位设计。从结构布局来看，夹具采用底板作为安装基准，底板上设置了三处核心定位结构：一处是与头灯壳体下边缘曲面完全贴合的仿形支撑座，支撑座型面按照工件数模的下表面轮廓做负公差加工，保证工件放置后能自然贴合，不会出现悬空翘曲；另外两处是侧向定位挡块，分别抵住头灯壳体的前后端定位基准面，限制工件的X向与Y向窜动，挡块上设置了微调螺钉，可根据工件的实际冲压公差做0-2mm范围的位置调整，适配同系列不同批次工件的尺寸波动。夹紧机构采用螺旋压板结构，在工件的刚性较好的安装凸台位置设置压紧点，压板的压头做了圆弧过渡处理，避免压紧时刮伤工件表面，同时压紧点下方对应设置支撑柱，形成上下对顶的受力结构，防止薄壁工件在夹紧力作用下出现凹陷变形。整套夹具的安装边界以底板为基准，底板上设置了四个U型安装槽，可适配不同规格的机床工作台T型槽间距，安装时不需要额外做转接板，直接通过T型螺栓即可固定在加工设备工作台上，底板的厚度设置为20mm，保证夹具整体刚性，装夹后不会因为切削力或焊接应力出现整体位移。设计过程中优先考虑了装夹操作的便捷性，所有夹紧手柄都设置在夹具的外侧操作空间，操作人员放置工件后，不需要将手伸入夹具内部即可完成所有夹紧动作，单件装夹时间可控制在15秒以内，相比通用工装的装夹效率提升60%以上。定位基准的选择遵循了基准重合原则，直接选用工件装配时的基准面作为夹具定位面，避免了基准不重合带来的定位误差，加工后的工件尺寸精度可稳定控制在IT8级以内，满足后续头灯透镜、灯罩的装配公差要求。仿形支撑座的型面加工采用了与工件成型一致的加工基准，保证支撑型面与工件曲面的贴合率达到90%以上，装夹后工件的受力均匀分布在整个支撑面上，不会出现局部应力集中导致的工件变形。侧向定位挡块的位置设置避开了工件的加工区域，不会对刀具走刀造成干涉，同时在挡块与工件接触的位置镶嵌了硬质合金垫片，防止长期使用后挡块磨损导致定位精度下降。夹紧机构的螺旋副采用了细牙螺纹，夹紧力可通过手柄扭矩做精准控制，针对薄壁件的装夹需求，可将夹紧力控制在合适范围，既保证装夹稳定性，又不会压伤工件表面。整套夹具的结构没有采用复杂的气动或液压元件，纯机械结构的设计维护成本极低，适合中小批量的滑板车零部件生产场景使用，不需要额外配置气源或液压站，直接安装在通用机床上即可投入使用。在实际生产应用中，这套夹具可适配头灯壳体的钻孔、端面铣削、焊接支架等多道工序的装夹需求，不需要针对单道工序单独制作工装，大幅降低了生产现场的工装制作成本与管理成本。底板上还设置了定位键槽，可通过定位键快速实现夹具在机床上的找正，每次更换夹具时的找正时间可缩短至5分钟以内，减少设备停机等待时间。夹具的所有可拆卸部件都设置了定位销，更换易损件时不需要重新调整位置，拆下磨损件后直接装上新件即可恢复原有精度，维护操作十分便捷。针对滑板车头灯的流线型外形，仿形支撑座的边缘做了让位缺口，避免工件放置时与支撑座边缘发生磕碰，同时在工件取出方向没有设置遮挡结构，加工完成后可直接将工件向上取出，不需要额外的拆卸动作，进一步提升了上下料的操作效率。
