两用开口梅花扳手结构设计方案

在设备装配、产线运维、汽修作业以及日常机械检修场景里，两用扳手是出现频率极高的手动紧固工具，一端为开口结构适配大空间下的快速拧动，一端为梅花环结构满足大扭矩下的防滑紧固需求，能覆盖绝大多数外六角螺栓、螺母的拆装作业，相比单头扳手减少了工具携带数量，在狭窄工位切换作业时无需反复更换工具，大幅提升作业效率。

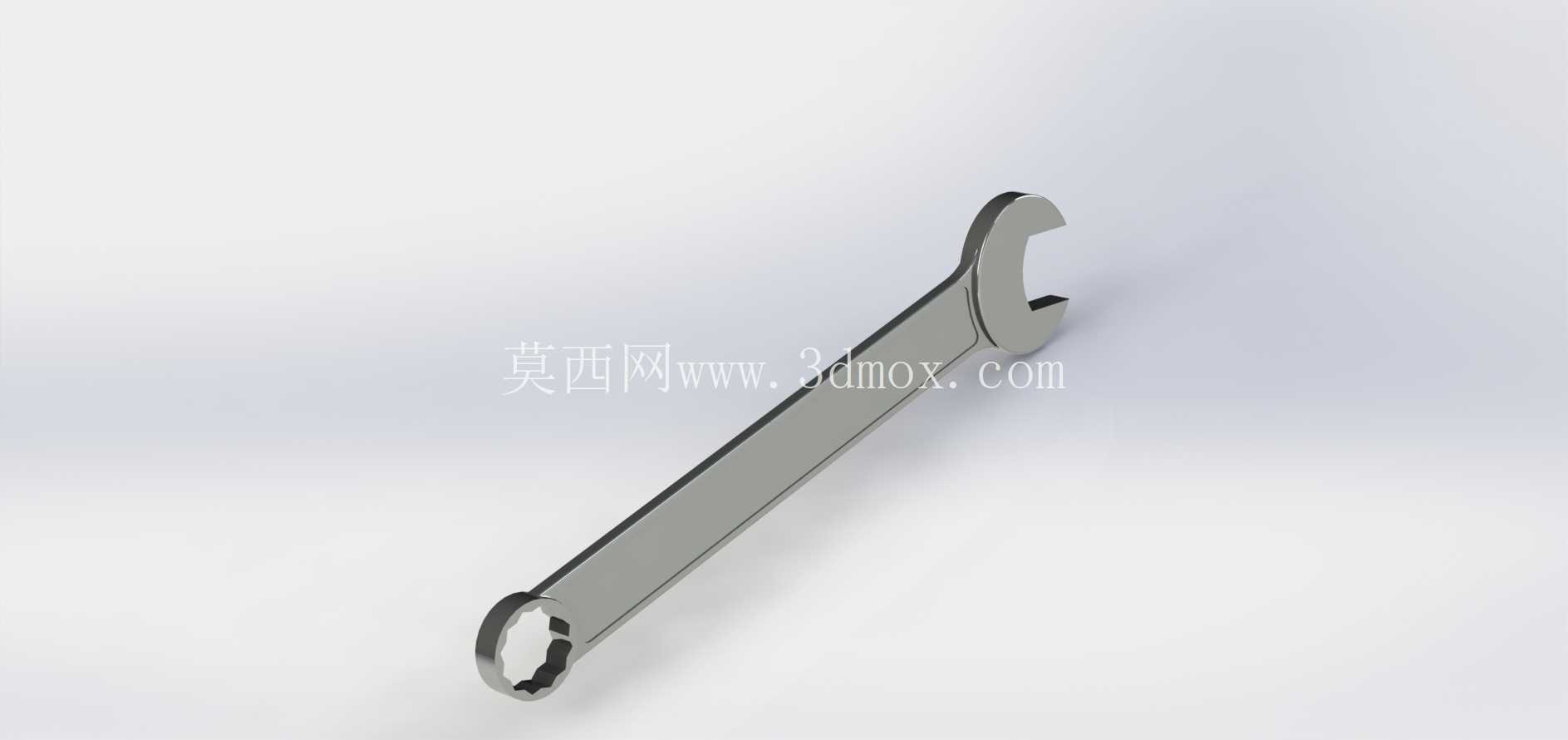

这款两用扳手的设计首先从受力工况出发，梅花端采用12角环型结构，能与六角螺栓的六个面完整贴合，受力时载荷均匀分布在螺栓棱边侧面，不会出现开口扳手常见的棱角打滑、磨圆螺栓头的问题，适合需要施加较大预紧力的终拧工位；开口端采用15度偏移角设计，在管件旁、设备框架缝隙等扳手无法整周转动的场景，每次拧动后翻转扳手即可继续作业，适配小角度往复转动的操作需求。

整体杆身采用等强度变截面设计，从头部到握持段平滑过渡，既避免了应力集中导致的杆身断裂风险，也控制了整体重量，长时间握持作业不易产生疲劳。杆身截面做了圆弧倒角处理，没有尖锐棱角，握持时贴合手掌轮廓，施加径向力时不会硌伤手部。两端头部的厚度做了差异化控制，梅花端厚度略大于开口端，匹配大扭矩作业下的强度需求，开口端做了薄型处理，能伸入部分沉头螺栓、狭窄安装面的工位，适配更多安装边界场景。

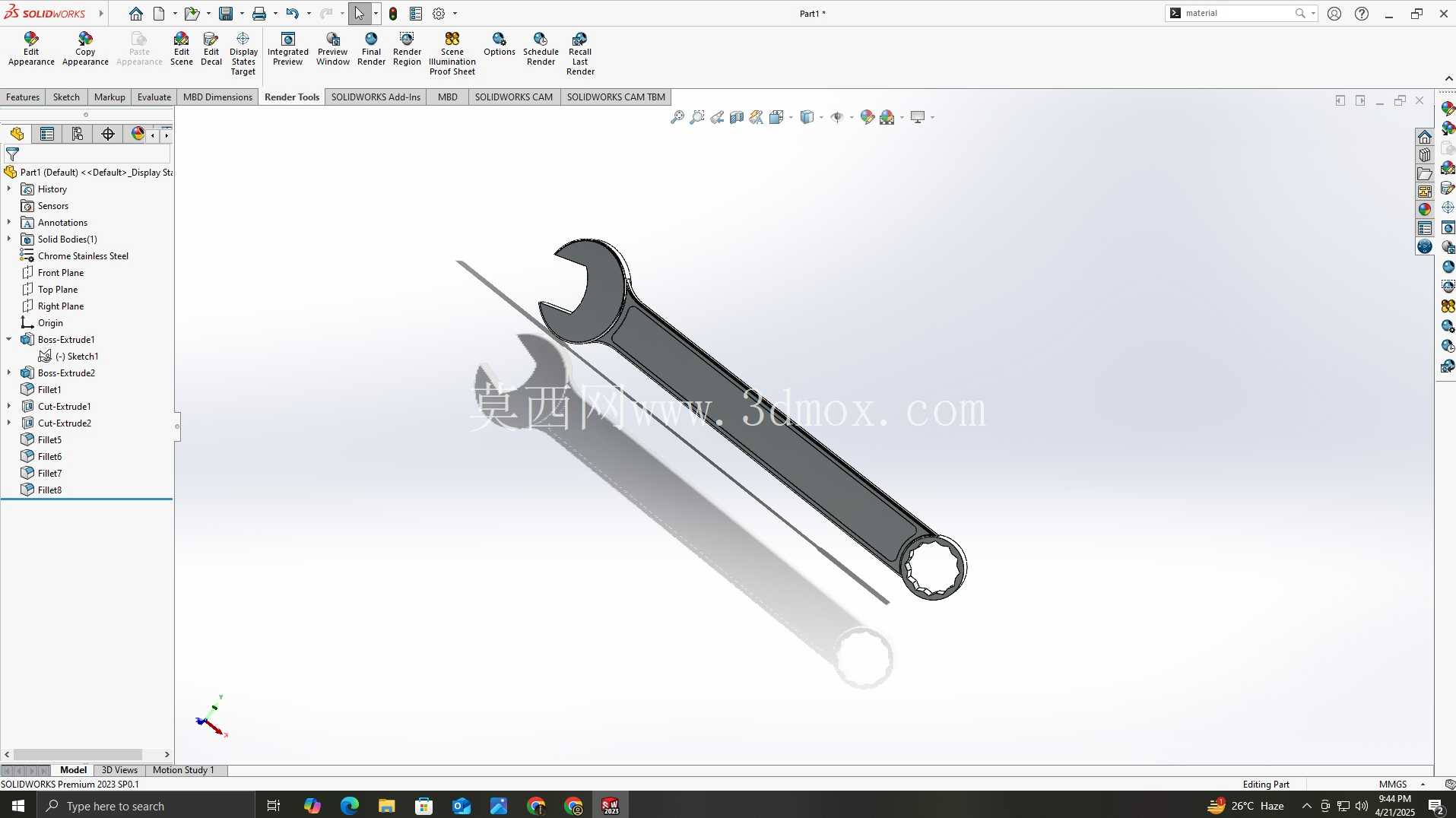

建模过程中首先确定适配的螺栓规格基准，以常用的外六角紧固件尺寸为核心，确定开口端的开口宽度、梅花端的内切圆直径，再根据扭矩计算结果确定杆身的最小截面尺寸，保证在额定拧紧力矩下杆身的弯曲应力、剪切应力均在材料许用范围内。头部与杆身的过渡区域做了大圆角过渡，避免热处理时出现应力集中开裂的问题，同时也优化了锻造工艺性，适合批量模锻生产。

尺寸边界上，整体长度根据适配螺栓的常用拧紧力矩做匹配，长度过短会导致施加力矩不足，过长则会在狭小空间内无法摆动，杆身宽度控制在合理范围，既保证强度也不会在密集螺栓排布的工位与相邻螺栓产生干涉。开口端的开口尺寸做了公差适配设计，既保证能顺利套入螺栓头，也不会因间隙过大导致打滑，梅花端的12角结构每个齿面都做了角度公差控制，保证与螺栓头贴合时受力均匀，不会出现局部应力过大磨损螺栓的情况。

实际使用场景中，这款扳手能覆盖从民用设备维修到工业产线装配的多数需求，在汽车零部件装配、通用机械组装、五金维修等场景下，无需搭配多把单头扳手即可完成不同工位的紧固作业，开口端适合快速预拧、空间受限的工位，梅花端适合终拧、需要大扭矩的工位，两种功能集成在同一把工具上，减少了工具收纳空间，也降低了作业时工具切换的时间成本。设计时还考虑了表面处理的工艺性，整体结构没有复杂的深槽、死角，后续做镀铬、发黑等表面处理时能均匀覆盖，提升工具的防锈能力与使用寿命，握持段可根据需求做滚花或者包胶处理，进一步提升握持摩擦力，带油污作业时也不易脱手。
