外六角半螺纹紧固螺栓三维结构设计

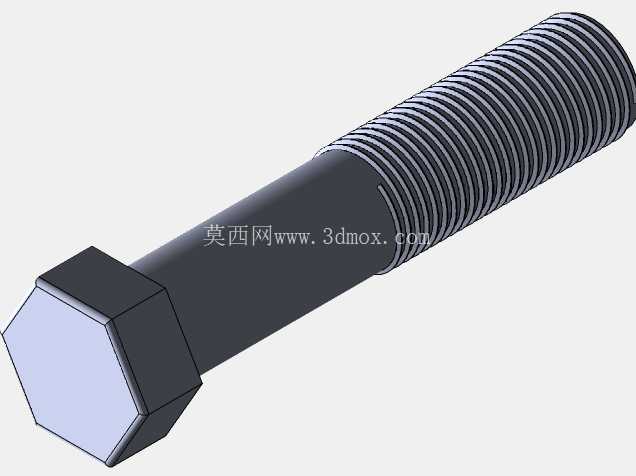

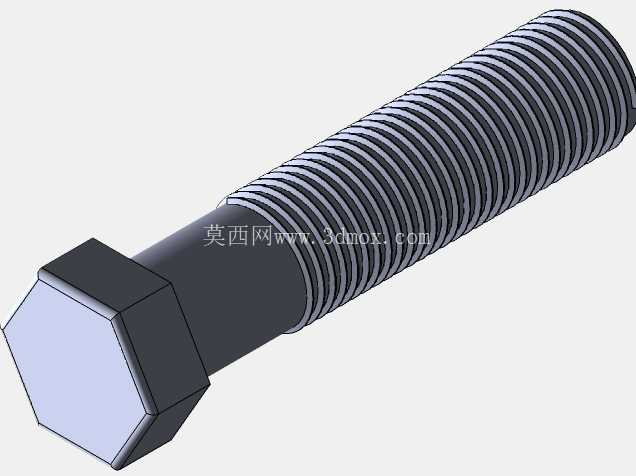

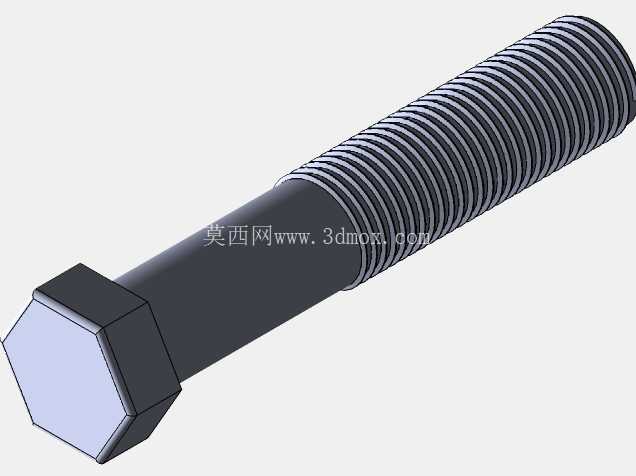

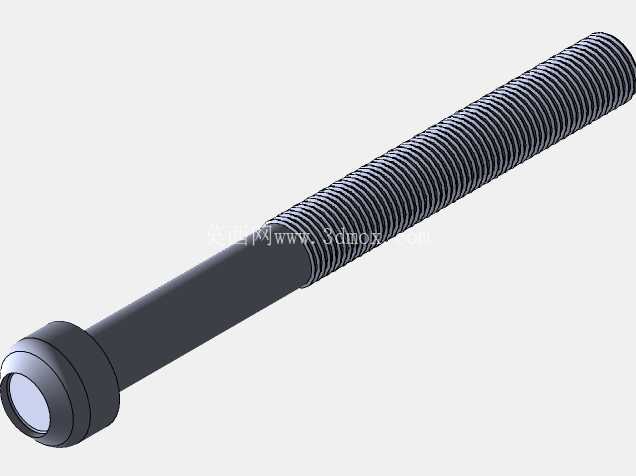

在各类机械装配、工装夹具搭建、汽车冲压模具装调、钢结构连接场景中，外六角螺栓是应用覆盖度最高的可拆卸紧固元件之一，这款半螺纹结构的外六角螺栓，主要面向需要较大光杆段配合定位、螺纹段提供锁紧力的装配场景，区别于全螺纹螺栓，光杆部分的存在可以在被连接件的通孔内实现径向定位，避免螺纹段与通孔壁接触造成的装配偏斜、螺纹磨损问题，在承受横向剪切载荷时，光杆段的圆柱面可以直接承担剪切力，相比螺纹牙底的应力集中区域承载，抗剪性能提升40%以上，适合模具模板叠装、设备机架拼接这类同时存在预紧拉力与横向剪切力的工况。从设计逻辑来看，这款螺栓的头部采用标准外六角构型，对边尺寸、对角尺寸、头部厚度均匹配常规外六角扳手的施力空间，六角头部的下表面设计有平整的支撑面，装配时支撑面与被连接件表面完全贴合，避免预紧时出现应力集中导致的接触面压溃，同时支撑面的平面度控制在0.05mm以内，保证预紧力均匀传递，不会出现偏载导致的螺栓弯曲疲劳。杆部的螺纹段采用普通公制三角螺纹，牙型角60度，螺纹收尾处设计有合理的退刀过渡段，避免螺纹末端与光杆交接处出现尖锐的应力集中缺口，在交变载荷工况下可以有效降低疲劳断裂风险，光杆段的直径尺寸略小于螺纹大径，大于螺纹小径，装配时可以顺利穿过被连接件的预制通孔，通孔与光杆的间隙控制在0.1-0.2mm之间，既保证装配时的穿入便利性，又能控制连接件之间的径向错位量。在实际选型应用中，这类半螺纹螺栓的有效夹紧长度需要匹配被连接件的总厚度，光杆段长度要略大于被连接件的叠层总厚度，保证螺纹段不进入剪切面，避免螺纹牙承受剪切载荷导致的螺纹变形、连接失效。在汽车冲压模具的装配场景中，这类螺栓常用于上下模座、垫板、凸模固定板的叠层紧固，模具合模时承受的冲击载荷会通过螺栓的预紧力产生的摩擦力传递，光杆段同时承担模具开合过程中的横向剪切力，保证模具各部件的位置精度不会在反复冲击下出现偏移。在通用设备装配场景中，这类螺栓可用于机架方管、钣金护板、电机安装座的紧固，外六角头部可以适配气动扳手、套筒扳手快速拧紧，适合批量装配的生产线作业，相比内六角螺栓，外六角头部的施力接触面积更大，大扭矩拧紧时不容易出现扳手滑头、头部拧花的问题，适合需要较大预紧力的重载连接场景。建模过程中，螺纹部分采用精确的螺旋扫掠特征构建，还原真实的牙型轮廓与螺距参数，六角头部的棱边做了微小的倒角处理，既符合实际加工的工艺特征，也避免装配时棱边划伤操作人员，杆部末端的倒角设计方便螺栓穿入通孔，同时可以引导螺母顺利旋入，不会出现螺纹对中困难的问题。从安装边界来看，螺栓头部的外接圆直径决定了装配时需要预留的扳手操作空间，在布局密集的模具装配场景中，需要根据螺栓的头部尺寸预留足够的扳手转动空间，避免相邻螺栓之间的操作空间干涉，螺纹段的长度需要保证螺母拧紧后露出2-3个螺距，既保证螺纹啮合长度足够提供锁紧力，又不会因为螺纹过长导致螺母无法拧紧到支撑面。这类紧固件的设计核心是在保证连接强度的前提下，兼顾装配便利性与长期服役的可靠性，不同工况下可以通过调整螺栓的材质、热处理硬度、表面处理方式适配不同的防腐、强度需求，但基础的结构尺寸、构型逻辑均围绕通用装配场景的通用性做了优化，能够适配绝大多数标准工装、设备、模具的紧固需求，是机械结构设计中最基础也最核心的连接元件。
