凸轮齿轮式弹簧顶出冲压送料机构

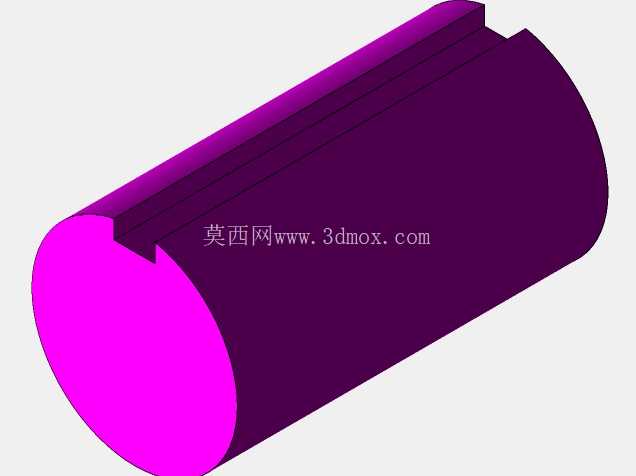

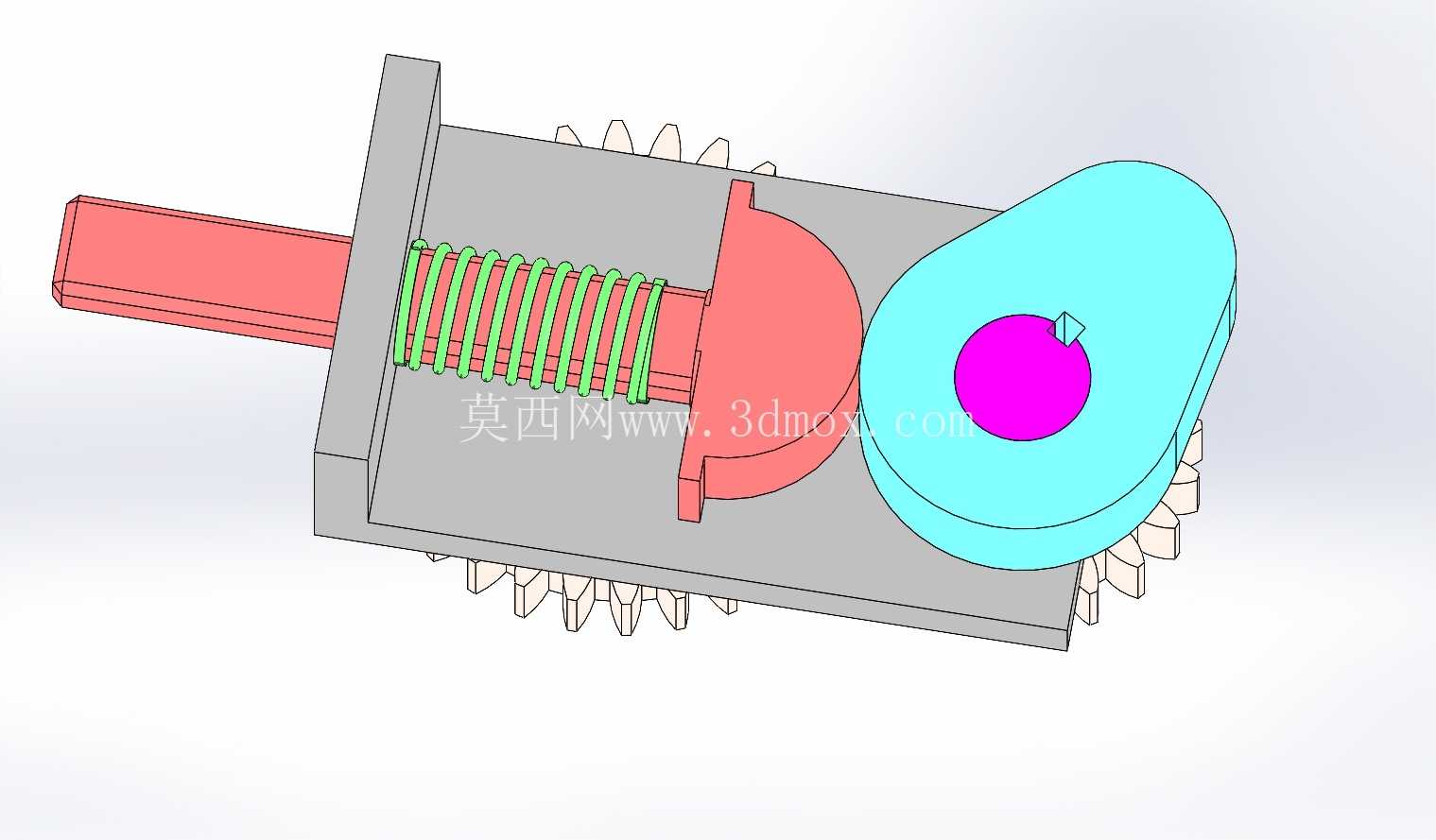

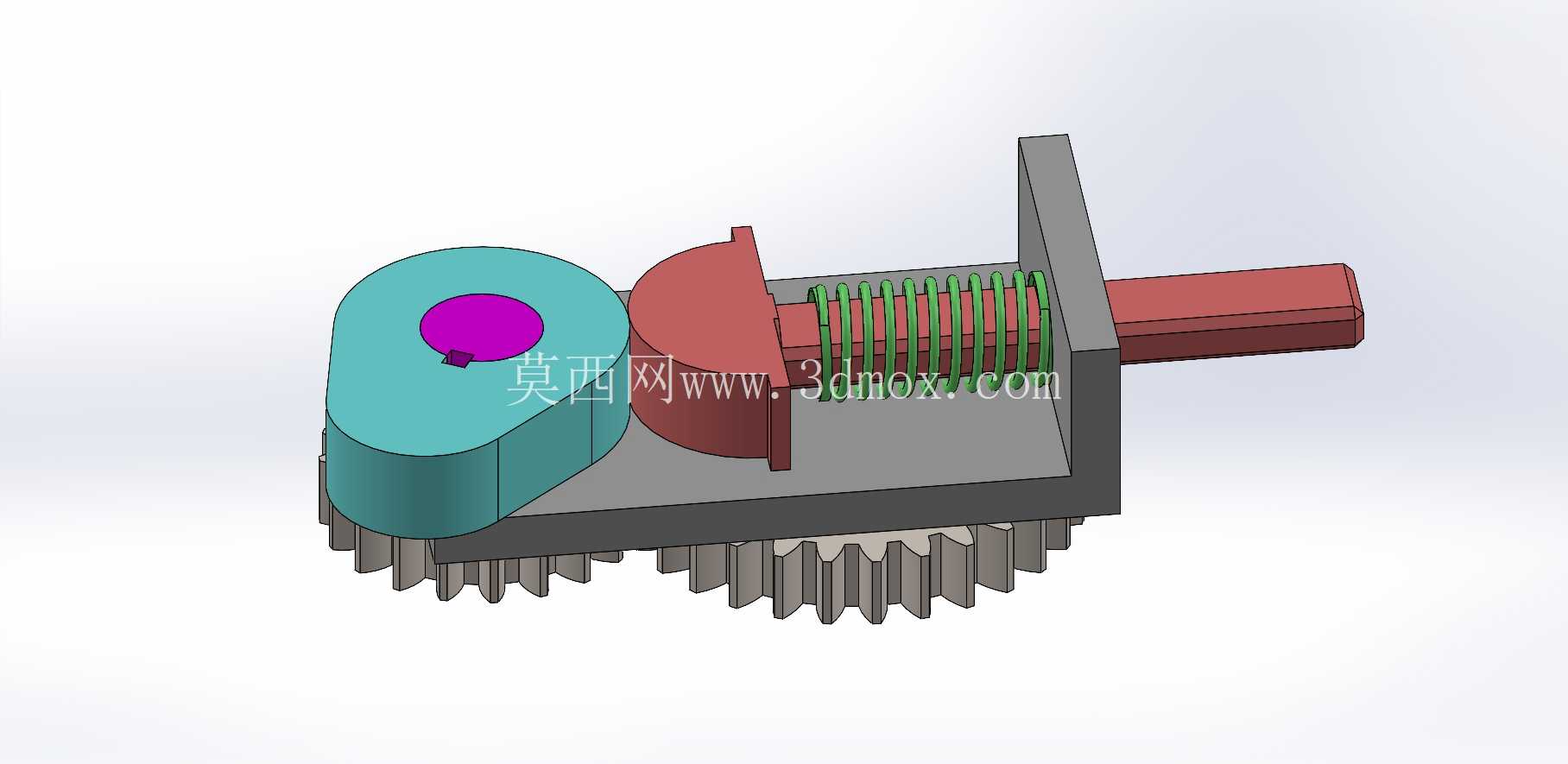

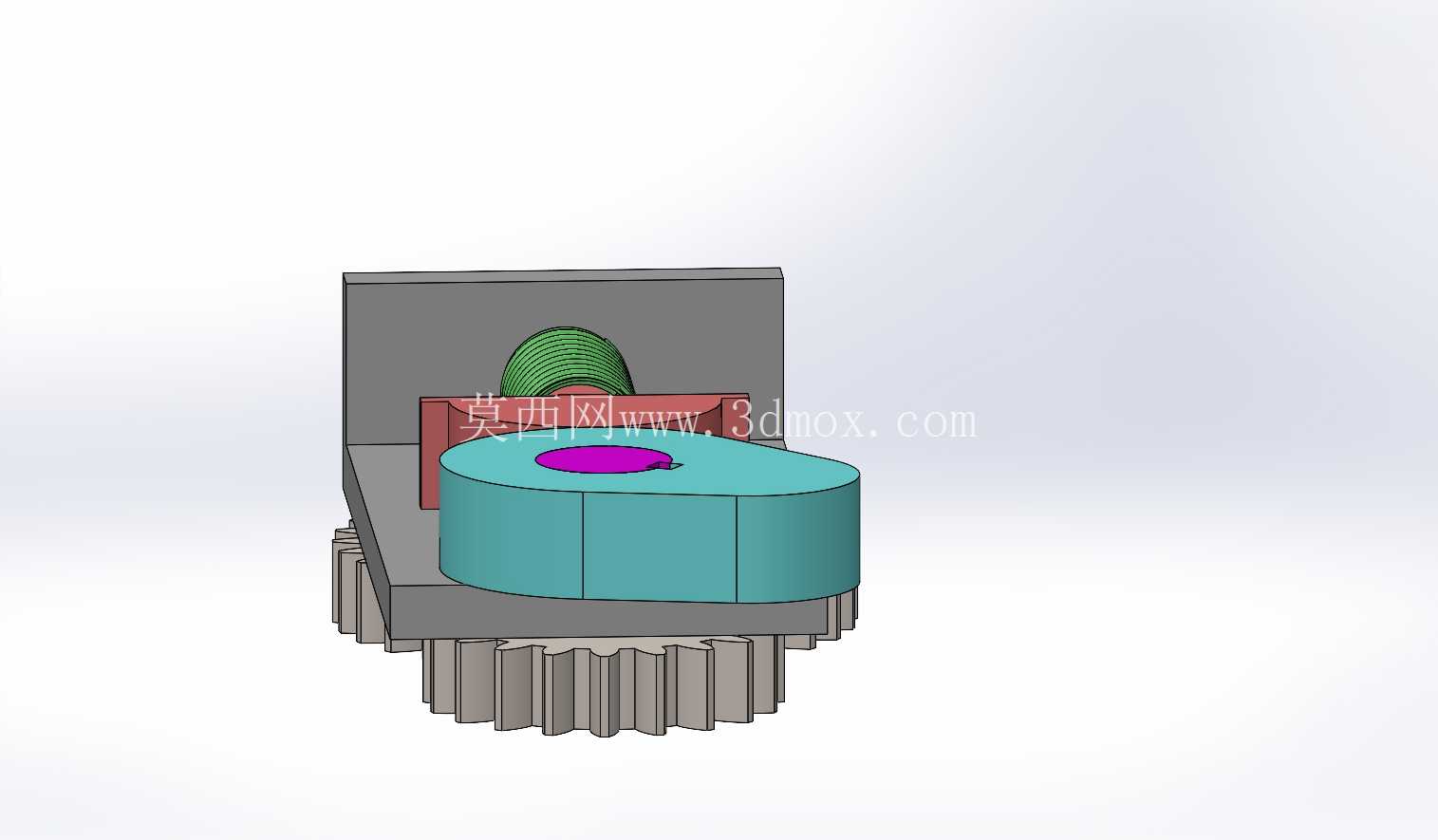

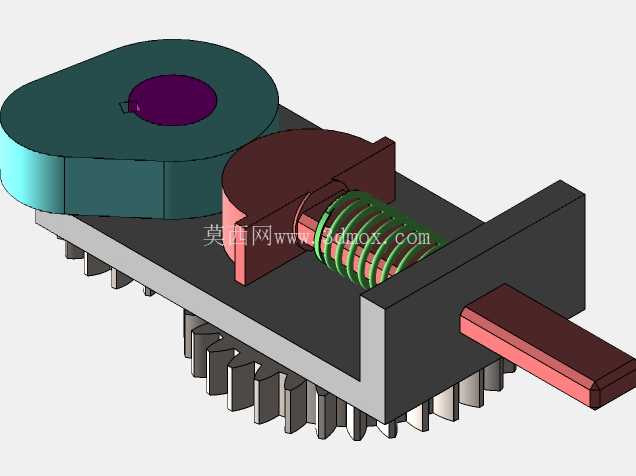

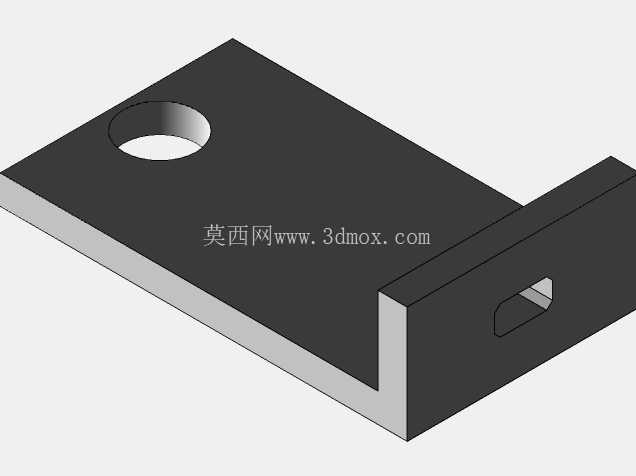

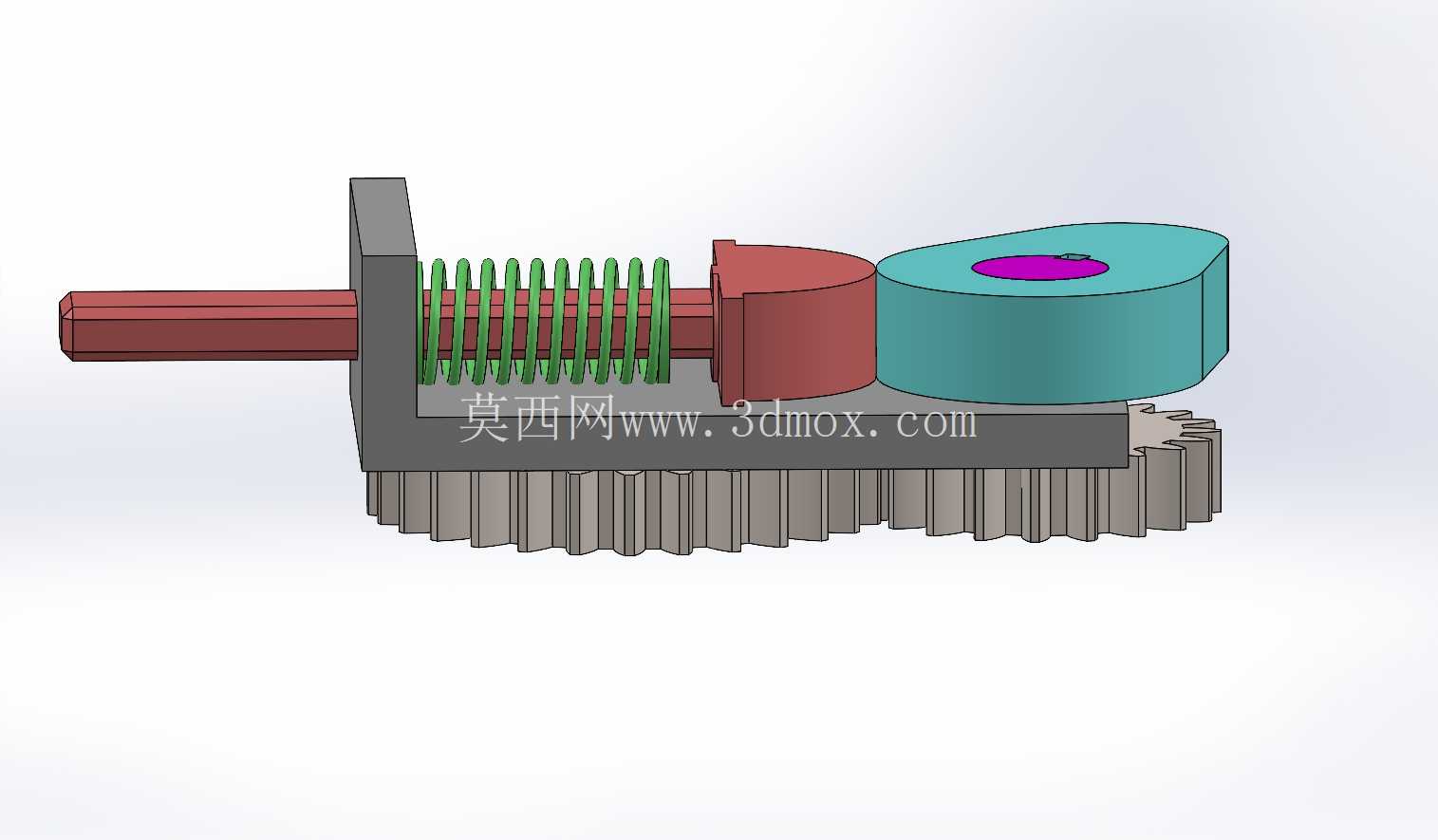

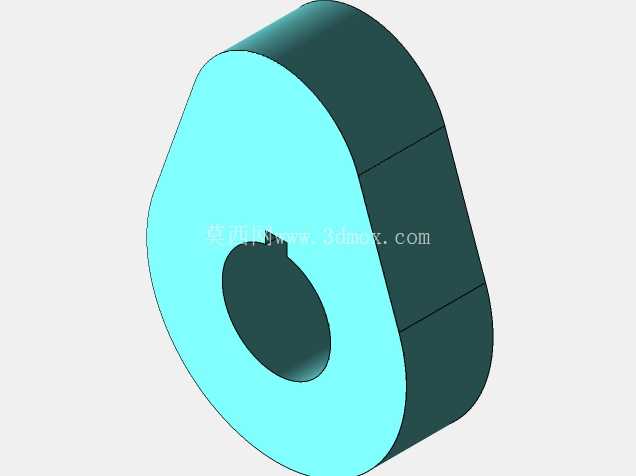

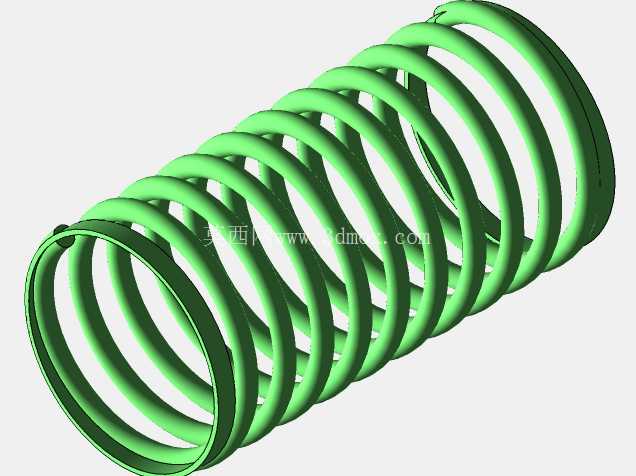

这套机构主要适配汽车覆盖件冲压工序间的坯料步进送料需求，在多工位级进模的工位衔接环节，能完成定距推送、到位锁止、快速复位的整套动作，避免人工送料带来的定位偏差与安全隐患，尤其适合0.8-2.5mm厚度的冷轧钢板坯料输送，送料步距误差可控制在0.1mm以内，匹配高速冲床每分钟120-180次的冲压节拍。从结构组成来看，下部的直齿圆柱齿轮是动力输入单元，和冲床输出轴端的传动齿轮啮合，将冲床的旋转动力同步传递到上部的盘形凸轮，凸轮型线按照送料行程、顶出时序、复位周期的动作逻辑做了等速运动段+等加速等减速段的复合设计，既保证送料过程的平稳性，避免坯料在推送过程中出现滑移错位，也能在冲头下行接触坯料前让顶推块完全退回，不干涉冲压成型动作。顶推块和导向杆采用一体化台阶式设计，复位弹簧套在导向杆光轴段，一端抵在顶推块的台阶端面，另一端抵在L型安装支架的内侧壁，弹簧预压量按照送料行程的1.2倍设置，既保证复位动作的响应速度，也避免弹簧过压出现永久变形。L型安装支架的垂直立面加工有和导向杆匹配的导向通孔，孔内壁做了珩磨处理，表面粗糙度控制在Ra0.8以内，减少导向杆往复运动的摩擦阻力，长期运行也不会出现卡滞问题；支架的水平底板设置有两个定位销孔和四个螺栓安装孔，可直接固定在冲压模具的下模座平面上，安装时通过定位销保证机构送料方向和模具送料基准的平行度，平行度公差需控制在0.02mm/100mm以内，避免送料过程中出现偏载。在实际工况适配中，这套机构不需要额外配置独立动力源，完全依托冲床自身的动力输出完成动作同步，相比独立的伺服送料机，结构更紧凑，占用模具周边空间更小，安装边界尺寸控制在长180mm、宽120mm、高95mm以内，适配多数中小型汽车冲压件的级进模安装空间，不需要对现有模座做大规模改造。凸轮和顶推块的接触端面镶嵌有硬质合金耐磨片，耐磨片厚度3mm，通过沉头螺钉固定在凸轮基圆外侧的接触面上，可承受长期往复接触的冲击磨损，耐磨片磨损后可单独更换，不需要整体更换凸轮零件，降低后期维护成本。下部的传动齿轮采用模数2、压力角20°的标准直齿设计，齿面做高频淬火处理，硬度达到HRC45-50，和冲床传动齿轮的啮合侧隙控制在0.05-0.1mm之间，既避免传动卡滞，也减少反向间隙带来的送料步距误差。弹簧选用65Mn弹簧钢绕制，两端做并圈磨平处理，自由长度比导向杆的可伸缩行程长15mm，保证顶推块退回初始位置时弹簧仍有一定预紧力，不会出现松脱异响。导向杆的伸出端做了15°的倒角处理，方便和坯料定位卡槽对接，顶推块和坯料接触的端面做了网纹滚花处理，增大接触摩擦力，避免推送较薄的坯料时出现打滑。在设计逻辑上，整套机构的动作时序完全和冲床滑块的运动曲线匹配：当滑块上行离开下模面时，凸轮转动到升程段，推动顶推块沿导向方向伸出，将上一工位成型后的坯料推送到下一工位的定位位置；当凸轮转动到回程段时，复位弹簧推动顶推块快速退回到初始位置，此时滑块刚好下行开始冲压作业，整个动作循环和冲压节拍完全重合，没有多余的空行程。针对不同步距的送料需求，只需要更换对应升程的凸轮零件，不需要改动其他安装结构，适配性较强，可覆盖30-80mm范围内的常用送料步距，在汽车加强板、支架类小型冲压件的多工位生产中应用广泛，能有效提升冲压生产的自动化程度，减少人工操作的辅助时间，同时避免人工送料过程中的安全事故。机构的所有外露运动部件都可适配加装防尘盖板，避免冲压过程中产生的铁屑、粉尘进入导向孔或者齿轮啮合面，延长零件的使用寿命，日常维护只需要定期在导向杆表面和齿轮啮合面涂抹锂基润滑脂即可，维护难度低，适合车间批量生产的长期稳定运行。
