大尺寸可拆装金属支架木质工作台

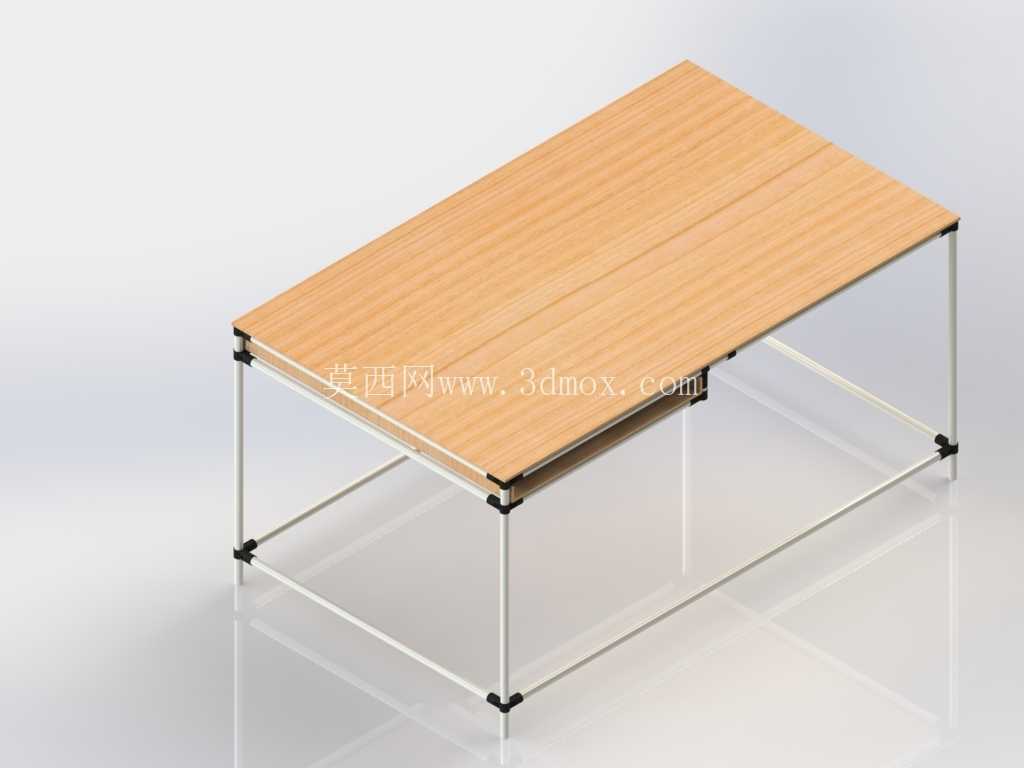

这款工作台的设计初衷，是覆盖生产车间临时作业区、仓储分拣打包位、展会临时展示台、户外临时作业点这类需要快速搭建、可灵活转运的使用场景，区别于传统焊接固定的重型工作台，它采用全拆装式结构，所有连接节点都无需焊接，靠标准紧固件完成组装，单批次转运时可以拆成平板状的台面组件与杆状的支架零件，大幅压缩运输与仓储的占用空间，尤其适合需要频繁变动作业点位的中小批量生产场景、临时搭建的活动现场使用。从结构设计逻辑来看，台面采用分块拼接的木质板材，单块板材的尺寸控制在单人可搬运的重量范围内，拼接处预留了定位卡槽，组装时不需要额外的定位工装就能快速对齐，拼接完成后台面的平面度可以满足常规手工装配、物料分拣、轻型工件放置的使用要求，不会出现拼接处高低差影响作业的问题。支架部分采用圆管型材作为主支撑，竖向支撑管的直径选用28mm的规格，这个尺寸的管材在保证支撑强度的前提下，兼顾了整体重量控制，单根竖向支撑的承重冗余经过核算，可以满足台面均布载荷下的受力要求，不会出现局部过载弯折的情况。横向的连接杆件在支架的上下两层分别布置，下层的连接杆距离地面有足够的高度，既可以作为下层置物层的支撑框架，也能起到强化支架整体稳定性的作用，避免支架受到侧向力时出现平行四边形形变，所有管材的连接节点都采用标准化的塑料或金属连接件，不需要对管材进行焊接或者二次打孔加工，组装时只需要将管材插入连接件的对应卡位，再拧紧紧固螺钉即可完成固定，普通作业人员不需要专业的安装技能，参照装配示意图就能在短时间内完成整台工作台的搭建。外形尺寸方面，整台工作台组装完成后的长宽高为2000mm、1200mm、980mm，这个高度符合多数站立作业人员的人机工程学要求，作业时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低；2000mm的长度可以同时满足两到三名作业人员并排开展轻型作业，1200mm的宽度则预留了足够的物料放置空间，从台面边缘到支架外侧的安装边界控制在合理范围内，不会因为支架外伸占用过多的通道空间，在车间布局规划时，可以直接按照这个外轮廓尺寸预留摆放位置，不需要额外预留安装操作空间。从实际使用的功能特性来看，这款工作台的台面可以承受常规的轻型工件、包装物料、手工工具的放置需求，木质台面的表面有一定的摩擦力，放置工件或者物料时不容易出现滑移，同时木质材质相比金属台面有更好的触感，冬季作业时不会有明显的冰凉触感；支架底部的连接节点可以选配防滑脚垫，在光滑的环氧地坪或者瓷砖地面上使用时，不会出现滑动移位的情况，同时也能避免支架刮花地面。如果是在有防静电需求的作业场景，也可以在木质台面上额外铺设防静电台垫，支架本身的金属结构可以方便地连接防静电接地导线，满足电子装配类作业的防静电要求。设计过程中也充分考虑了易损件的替换性，所有的连接件、支撑管材都是标准规格，长期使用后如果出现零件损坏，不需要整体更换工作台，只需要替换对应的损坏零件即可，大幅降低了长期使用的维护成本。和传统的固定式工作台相比，这种拆装式结构的工作台还有一个明显的优势，就是在不需要使用的时候，可以完全拆解成零散零件，堆放在储物间的角落，不会占用过多的生产空间，对于场地面积紧张的小型加工车间、需要临时调整作业布局的生产现场来说，这种灵活的特性可以大幅提升场地的空间利用率。在实际的建模过程中，所有的零件都按照实际装配的约束关系进行配合，管材和连接件之间的配合间隙、台面拼接处的间隙都按照实际生产的公差要求进行设定，导出的工程图可以直接用于指导零件的加工与整台产品的装配，不需要设计人员再进行二次的尺寸核对与公差调整，对于需要批量生产这类工作台的厂商来说，可以直接基于这个三维模型进行零件的工艺拆分，安排下料、加工、组装的全流程生产，也可以根据实际的使用需求，在这个基础结构上调整台面尺寸、支架高度，衍生出不同规格的同系列产品，覆盖更多的使用场景。
