数控加工用600x400无垫片多点真空吸附工作台

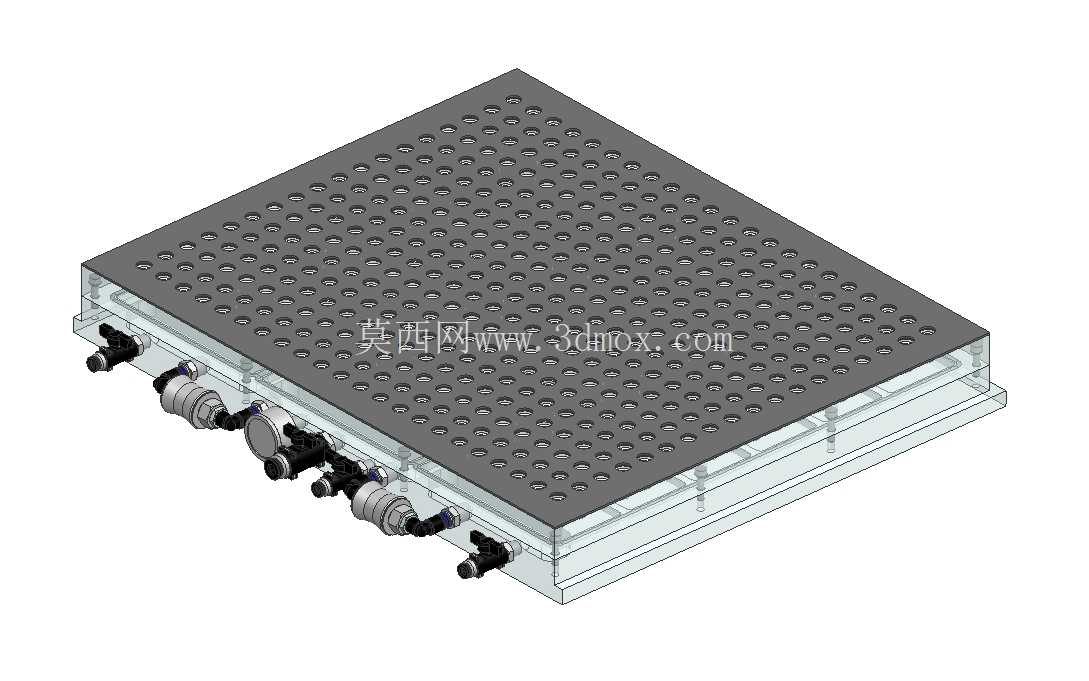

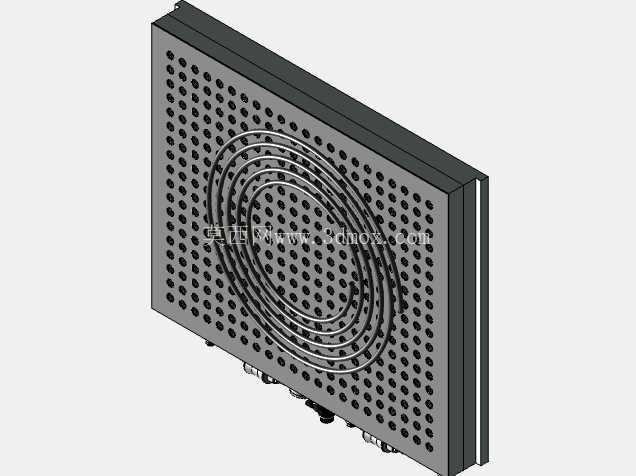

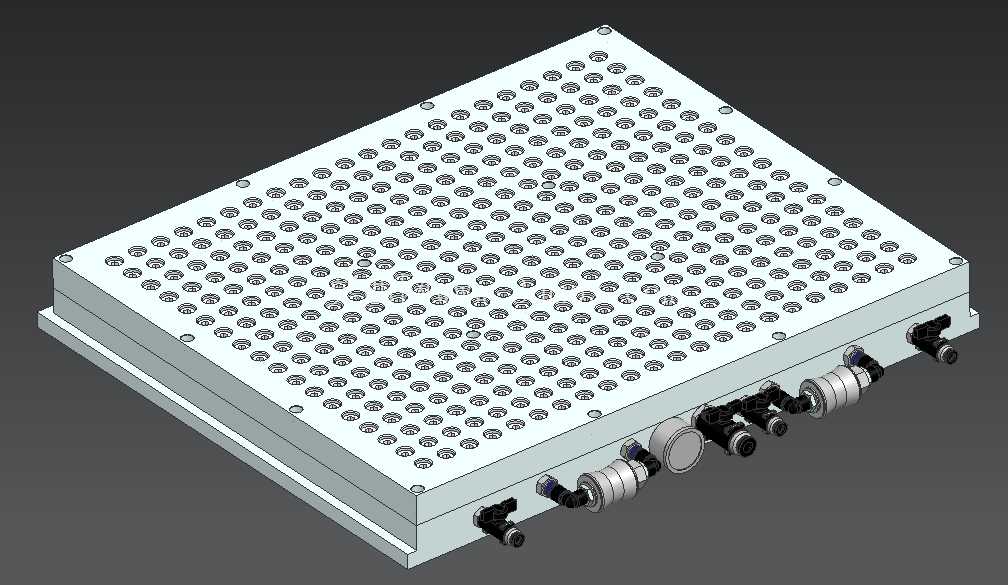

在数控铣削、精雕加工、铝板切割、非金属板材加工的生产场景里，工件装夹一直是影响加工效率与成品精度的核心环节，传统压板装夹需要避让刀具路径、反复调整装夹位置，薄型板材加工时还容易出现压痕、装夹变形，而无垫片多点真空工作台正是针对这类痛点设计的专用工装设备。这款工作台的有效吸附工作面尺寸为600mm×400mm，整体采用分层式结构设计，上层为带密集阵列吸附孔的工作面，孔位按照均匀网格排布，能够覆盖不同尺寸工件的吸附需求，无需额外铺设密封垫片即可实现多点位同步真空吸附，避免了传统真空台垫片损耗、密封不严导致的吸附力不足问题。从结构设计逻辑来看，工作台内部设置了独立的真空气腔分区，侧边布置的多组真空接口可对应不同气腔的通断控制，加工小尺寸工件时可仅开启对应区域的气路，减少真空源的功率损耗，加工大尺寸板材时则可全开所有气路，保证整个工作面的吸附力均匀分布，避免加工过程中工件移位、翘边。工作面采用高平面度的硬质板材加工，表面粗糙度控制在适合密封的区间，既保证工件与台面的贴合度，又能减少工件表面的划伤风险，底层结构为密封腔体与安装基座，基座预留了标准的机床工作台安装槽位，可直接适配多数立式加工中心、精雕机的T型槽安装尺寸，无需额外制作过渡连接板即可完成设备固定。在实际加工应用中，这类多点真空工作台尤其适合亚克力、PVC、铝板、铜板、PCB板等薄型、易变形工件的装夹，装夹过程无需反复找正压板位置，只需将工件放置在对应吸附区域，开启真空阀即可完成牢固装夹，单次装夹时间相比传统压板装夹可缩短七成以上，同时整个加工面无遮挡，刀具可一次性走完所有加工路径，无需中途暂停调整装夹位置，大幅提升连续加工效率。设计过程中针对气路密封性做了专项优化，各气腔之间采用独立密封结构，相邻气路不会出现串气问题，侧边的真空接口采用标准快插接头规格，可直接对接工厂常用的真空管路系统，无需额外转换接头。工作台的整体厚度控制在合理区间，安装后不会过多占用机床的Z轴行程，保证机床原有加工行程的利用率，工作面的阵列孔直径经过反复验证，既保证足够的吸附通流面积，又不会在加工薄型工件时出现孔位处的凹陷变形。针对加工过程中切削液、切屑可能进入吸附孔的问题，孔位设计时做了防堵倒角处理，日常维护只需用高压气枪即可清理孔内切屑，不会出现孔道堵塞导致的吸附力下降问题。在汽车冲压模具零部件加工、小型五金零件精雕、非金属零件批量加工场景中，这类无垫片真空工作台能够有效降低装夹辅助时间，减少工件装夹变形，提升加工成品的平面度与尺寸一致性，相比传统磁吸工作台，它不受工件材质限制，可适配非导磁材料的装夹需求，相比普通密封条式真空台，它无需根据工件形状手动粘贴密封条，切换加工工件时无需重新布置密封结构，适配多品种小批量的柔性加工场景。结构建模过程中，所有安装接口、气路通道、孔位排布都按照实际加工装配公差做了参数化设计，每个吸附孔的位置度、气腔的壁厚、接口的安装尺寸都符合机械加工的工艺要求，可直接用于工装的加工生产参考，也可作为数控加工生产线的工装布局设计参考元素，帮助设计人员快速完成加工工位的装夹方案搭建。
