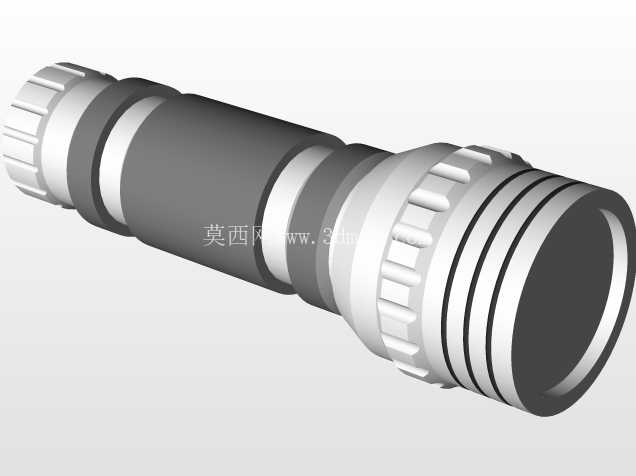

强光铝合金手电筒结构三维设计

这款手持照明设备的结构设计，核心围绕户外作业、应急检修、日常便携照明的实际使用场景展开，整体采用分段式筒身结构，从灯头到尾盖依次排布光学组件仓、电池容纳仓、尾按开关仓三个核心功能段，各段之间通过梯形螺纹配合实现旋接，螺纹配合面预留0.1mm的密封胶圈安装槽，可满足日常泼溅、短时间淋水环境下的内部电路防护需求。灯头位置设计了多道环形散热鳍片结构，鳍片厚度1.2mm，相邻鳍片间距2mm，在高亮度档位持续点亮时，可通过增大与空气的接触面积快速导出LED灯珠工作产生的热量，避免灯珠光衰过快、驱动电路过热损坏的问题；灯头外圈采用滚花防滑设计，滚花纹路为直纹，齿距0.8mm，用户在佩戴劳保手套操作时也能顺利旋动灯头完成焦距调节或者灯头拆解维护。筒身主体采用等直径圆柱结构，外径设计为28mm，匹配成年男性手掌握持的舒适尺寸，筒身中段设置两道环形防滑胶圈安装位，胶圈表面做微凸颗粒处理，既可以提升握持时的摩擦力，避免手上沾有油污、汗水时设备滑落，也能在设备意外跌落时起到缓冲作用，降低筒身磕碰变形的概率。筒身内部的电池仓采用通腔设计，可兼容单节26650锂电池或者两节18650锂电池加适配套筒的供电方案，仓壁厚度设计为1.8mm，在保证结构强度的前提下尽可能扩大内部容纳空间，同时在电池仓与筒身外壁之间预留0.5mm的走线槽，方便驱动板与尾盖开关之间的导线排布，避免旋接筒段时导线被螺纹挤压破损。尾盖位置设计了平底结构，可让整灯直立放置在平面上，作为临时台灯光源使用，尾盖内部的开关组件采用沉台安装，开关按键表面低于尾盖端面1.5mm，可避免设备放置在包袋内时被其他物品挤压误触点亮，造成电池电量无故损耗。整个结构的安装边界控制较为合理，各段旋接到位后总长度控制在135mm，最大外径为灯头位置的35mm，可适配市面上常见的28mm直径手电筒抱夹、车夹等安装配件，用户可根据使用需求将设备固定在背包肩带、自行车车把、设备机架等位置解放双手。设计过程中对各零部件的装配公差做了匹配设定，金属机加工件的同轴度公差控制在0.05mm以内，保证各段旋接后整灯的直线度，避免出现灯头偏斜导致光斑不正的问题；密封胶圈的压缩量控制在25%左右，既保证密封性能，又不会因为旋接阻力过大导致用户拆装困难。灯头前端的玻璃镜片采用压圈固定，压圈与镜片之间设置减震橡胶圈，在设备受到正面冲击时可缓冲镜片受到的冲击力，降低镜片碎裂的风险；反光杯采用抛物线曲面设计，曲面加工精度控制在0.02mm以内，保证LED灯珠发出的光线经过反射后可以形成均匀的聚光光斑，满足远距离照明的需求，同时灯头位置预留了柔光片安装位，用户可自行加装柔光片实现大泛光的近距离照明效果，适配营地照明、设备检修近距离补光等不同场景的使用需求。
