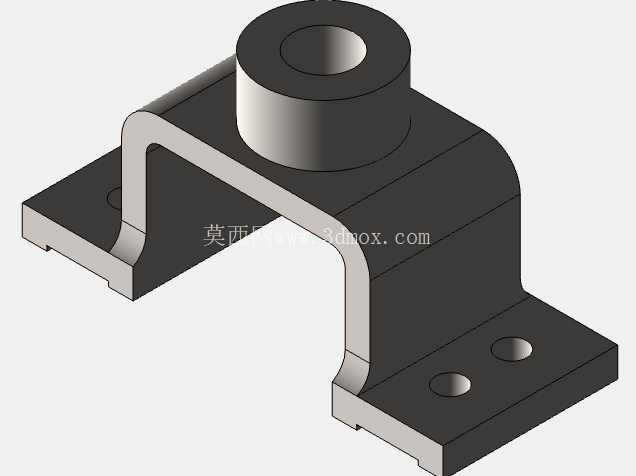

在汽车底盘附件、车身附属构件的装配体系里,这类弯折成型的安装支架承担着跨结构件的载荷传递与部件定位功能,日常工况下既要承受被固定部件的静载荷,也要缓冲车辆行驶过程中来自路面的振动冲击,避免被连接件出现松动、位移甚至疲劳断裂的问题。从结构形态来看,该支架采用一体化冲压弯折工艺成型,主体为几字形弯折构型,两侧向外延伸出平直的安装翼面,每个翼面上预留两个同轴度经过校准的螺栓过孔,安装时可通过标准螺栓将支架整体固定在车身或底盘的基准安装面上,翼面与支架主体弯折处设置了圆弧过渡结构,避免冲压过程中出现应力集中导致的开裂问题,同时也能在受载时分散弯折位置的应力,提升整体结构的抗疲劳性能。支架顶部设置了一体化的凸台衬套结构,衬套内孔为光滑通孔,用于穿装固定被连接件的销轴或螺栓,凸台的高度经过精准核算,既可以保证被连接件安装后与支架主体留有足够的装配间隙,避免运动干涉,也能增加连接位置的接触面积,降低连接面的压强,减少长期使用后的磨损量。设计这类支架时,首先要匹配安装位置的边界尺寸,两侧安装翼面的孔距需要严格对应车身基准面的预留安装孔位,误差控制在冲压件的通用公差范围内,避免出现安装孔错位导致无法装配的问题;几字形主体的内空高度需要根据被连接件的外形尺寸预留足够的操作空间,方便后期装配时工具能够伸入完成紧固件的锁紧作业。衬套内孔的直径需要匹配对应的连接销轴尺寸,既要保证装配时的顺畅性,也要控制配合间隙在合理范围内,间隙过大会导致被连接件出现晃动,产生异响甚至加剧磨损,间隙过小则会提升装配难度,甚至在温度变化出现热胀冷缩时出现卡滞问题。弯折位置的圆角半径需要结合选用的板材厚度来确定,圆角过小会导致冲压时板材外侧出现拉伸开裂,内侧出现起皱问题,圆角过大则会影响支架的整体定位精度,无法满足安装位置的空间限制要求。板材厚度的选择需要结合实际承载需求计算,既要保证支架在额定载荷下的变形量在允许范围内,也要避免过度选材导致零件重量增加,不符合汽车轻量化的设计趋势。实际装车应用中,这类支架常被用于固定线束固定座、管路卡扣、小型传感器或者附属装饰件,不同安装位置的支架会根据承载需求调整板材厚度与衬套高度,但整体的几字形冲压构型具备很强的通用性,只需要调整翼面孔距、主体高度、衬套尺寸就可以适配不同的安装场景。冲压成型的生产工艺也决定了这类零件具备很高的生产效率,适合汽车行业大批量生产的需求,成型后只需要对边缘进行去毛刺处理,做对应的表面防腐涂层就可以直接上线装配,不需要额外的机加工工序,能够有效控制生产成本。在建模过程中需要重点关注弯折位置的板材展开尺寸计算,准确扣除弯折回弹量,保证冲压成型后的零件尺寸符合设计要求,同时安装孔的位置需要在成型工序完成后再进行冲孔,避免弯折过程中孔位出现变形位移,影响装配精度。衬套位置如果是和支架主体一体化冲压成型,需要核算拉伸成型的工艺可行性,避免拉伸深度过大导致板材破裂,如果承载要求较高也可以采用焊接衬套的结构,但一体化冲压的结构整体强度更好,不存在焊接位置的疲劳失效风险。
