气割设备用氧气输送连接接头结构

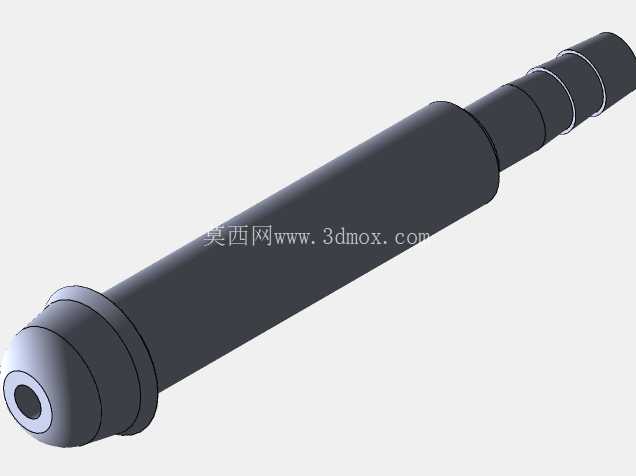

在金属热切割作业场景中，氧气输送管路的连接可靠性直接决定作业安全与切割质量，这款氧气连接器正是针对气割作业的气路接驳需求设计的专用接头零件。从实际工况出发，气割作业时氧气通路需要承受一定的输送压力，同时作业现场存在拖拽、磕碰、频繁拆装的情况，因此接头的结构设计首先围绕密封可靠性与结构耐用性展开。整体采用阶梯轴式的外形布局，进气端做了圆弧过渡的扩口结构，端部开设同轴通孔作为氧气流通的主通道，该端的外圆设置两道环形凸台，用于和氧气管路内壁形成过盈配合，装配时将软管套入该段后，可通过喉箍在凸台间隙处锁紧，避免管路受压脱落或者出现气体泄漏。接头中段为等直径的柱体结构，作为整个零件的受力主体，该段的直径经过受力核算，能够承受管路拖拽时的径向拉力，同时表面做光滑处理，减少作业时勾挂杂物的概率。靠近出气端的位置设置了三道环形凹槽，用于安装密封胶圈，当接头接入割炬或者调压阀的接口时，胶圈受压填充配合间隙，保证高压氧气输送过程中不会出现外泄，避免因氧气泄漏引发的安全隐患。从设计思路上看，这款接头没有采用复杂的异形结构，全部采用回转体特征构建，一方面适配冲压加工的工艺特性，能够通过冷镦、车削的工序快速完成批量加工，有效控制零件的制造成本，另一方面回转体结构的同轴度更容易保证，气流通过时不会出现偏流，能够稳定输送额定流量的氧气，保障切割过程中氧气射流的稳定性，避免因气流不稳导致的切割断面不齐、挂渣过多的问题。在安装边界方面，接头的最大外圆直径适配常规气割设备的通用接口尺寸，整体长度控制在合理范围内，既不会因为长度过短导致管路套接深度不足容易脱落，也不会因为长度过长造成安装后突出过多，容易在作业过程中被碰撞变形。端部的通孔直径经过流量匹配计算，能够满足常用厚度钢板气割作业时的氧气流量需求，不需要额外扩孔或者改型即可直接替换同规格的常规接头。实际使用过程中，该接头的受力薄弱位置在阶梯轴的变径处，设计时在变径位置做了小圆角过渡，减少应力集中，避免反复拆装或者受力时出现断裂问题。和普通的塑料接头相比，金属材质的该款连接器能够耐受作业现场的高温飞溅，切割时产生的熔渣溅到接头表面不会造成熔化破损，使用寿命更长。在气路系统的装配逻辑里，这类接头属于易损易耗配件，因此结构设计上充分考虑了互换性，所有配合尺寸都遵循行业通用的公差要求，不同厂家生产的同规格割炬、氧气管路都可以直接适配安装，不需要二次修配。从建模逻辑来看，整个零件的特征构建完全遵循加工工序顺序，先绘制主体回转轮廓通过旋转特征生成基体，再依次加工环形凸台、密封槽、端部通孔，所有特征的倒角、圆角参数都符合机械加工的工艺要求，没有出现无法加工的负角或者薄壁结构，模型的尺寸链完全闭环，能够直接导出工程图用于生产加工。
