汽车冲压工序用V型定位坐标钻夹具

这套定位工装是汽车覆盖件冲压生产线旁，用于钻削工序工件精准定位的专用钻模，在白车身冲压件的二次加工环节应用十分普遍。汽车冲压件多为薄钢板成型，成型后边缘、型面存在细微回弹，后续安装孔、定位孔的钻削如果没有可靠的定位基准，很容易出现孔位偏移，直接影响后续焊装工序的拼接精度，这套坐标钻夹具就是针对这类V型定位需求设计的专用工装。

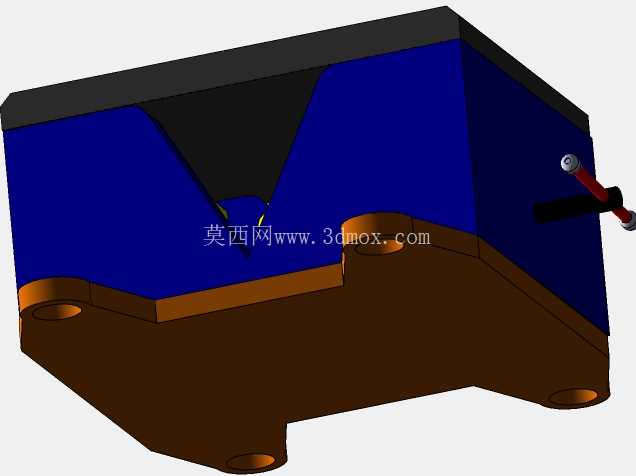

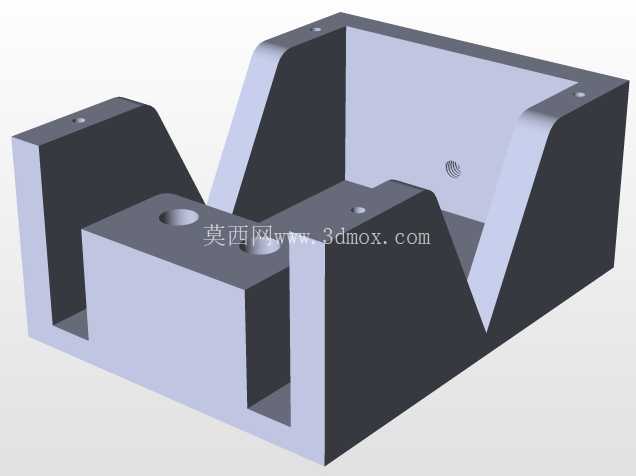

从结构上看，主体采用分体式组合结构，下部是铸铁材质的基座，基座底部预留了两个沉头安装孔，安装孔的中心距适配生产线旁标准工装工作台的T型槽间距，安装时可以通过T型螺栓快速固定在工作台面上，基座的底面做了铣平处理，平面度控制在0.02mm以内，保证安装后不会出现翘曲偏移。基座上部的V型定位面是核心工作部位，两个定位斜面的夹角经过精确计算，适配对应冲压件的定位圆柱或成型凸台，斜面表面做了淬火处理，硬度达到HRC45-50，长期反复装夹工件也不会出现磨损凹陷，能长期保持定位精度。V型槽的深度设计兼顾了定位可靠性和工件取放的便捷性，不会因为槽过深导致工件卡滞，也不会因为槽过浅导致定位时工件晃动。

上部的蓝色护罩是钣金折弯成型的防护结构，通过螺栓固定在基座上方，主要作用是阻挡钻削过程中飞溅的铁屑，避免铁屑进入V型定位面的缝隙里影响定位精度，同时也能防止操作人员误触钻削区域造成安全隐患。护罩侧面预留了钻套的安装位置，钻套采用过盈配合嵌装在护罩对应的安装孔内，钻套的内孔直径和对应钻头的直径匹配，间隙控制在0.01-0.02mm，既能引导钻头精准进给，又不会因为间隙过大导致钻头跑偏。护罩侧面还安装了一个带红色手柄的锁紧拨杆，拨杆连接内部的锁紧顶块，当工件放置到V型定位面后，扳动拨杆就可以带动顶块压紧工件侧面，实现快速装夹锁紧，锁紧力经过调校，既能保证工件在钻削过程中不会移位，又不会因为压力过大导致薄钢板冲压件出现压痕变形。

设计过程中，首先是根据对应冲压件的定位基准确定V型面的坐标位置，所有尺寸都以基座的安装底面为基准进行公差标注，V型面的对称度相对于安装基准控制在0.015mm以内，保证钻套的中心和工件待钻孔的中心完全重合。考虑到生产线的加工节拍，整个装夹过程不需要额外的工具，操作人员只需要将工件放到V型面上，扳动锁紧手柄就可以完成装夹，钻削完成后反向扳动手柄就可以取出工件，单工位装夹时间可以控制在5秒以内，完全满足批量生产的节拍要求。基座的侧面做了倒角处理，避免尖锐棱边划伤操作人员，同时基座的排屑斜面做了15度的倾斜，钻削产生的铁屑可以顺着斜面自然滑落，不会堆积在定位区域，日常清理只需要用毛刷简单清扫即可，维护成本很低。

在实际应用中，这类坐标钻夹具通常会和多轴钻床或者台钻配合使用，针对不同型号的冲压件，只需要更换对应尺寸的钻套和调整锁紧顶块的伸出长度，就可以快速适配新的工件，不需要重新制作整个工装，具备一定的通用适配性。和通用的平口钳装夹相比，这种V型定位的坐标钻夹具不需要每次装夹都找正，重复定位精度可以稳定保持在0.02mm以内，大幅降低了操作人员的找正时间，也减少了因为人为找正误差导致的孔位超差报废问题。对于汽车冲压件的批量加工来说，这类专用工装虽然结构看起来不复杂，但是对加工精度和生产效率的提升作用非常明显，是冲压后序钻削加工环节必不可少的工艺装备。
