迷你自定心精密虎钳结构设计

在小尺寸零件的精密加工场景里，工装夹具的定位精度直接决定了最终成品的形位公差表现，这款迷你自定心虎钳的设计，正是瞄准了小型加工工位、桌面级加工设备的装夹需求，解决了常规大规格虎钳在小零件装夹时行程冗余、定位偏移的痛点。从实际加工场景来看，这类小型自定心虎钳常被布置在桌面型CNC、小型精雕机、工装预调工位上，用来装夹尺寸较小的异形件、轴类件、方块坯料，在多工序流转的CAM编程阶段，也可以用该模型提前完成夹具布局、刀具路径碰撞检查，避免实际加工中出现刀具碰夹、行程超程的问题。

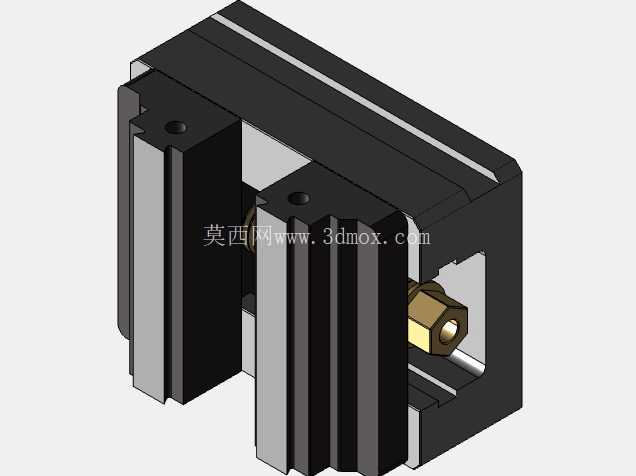

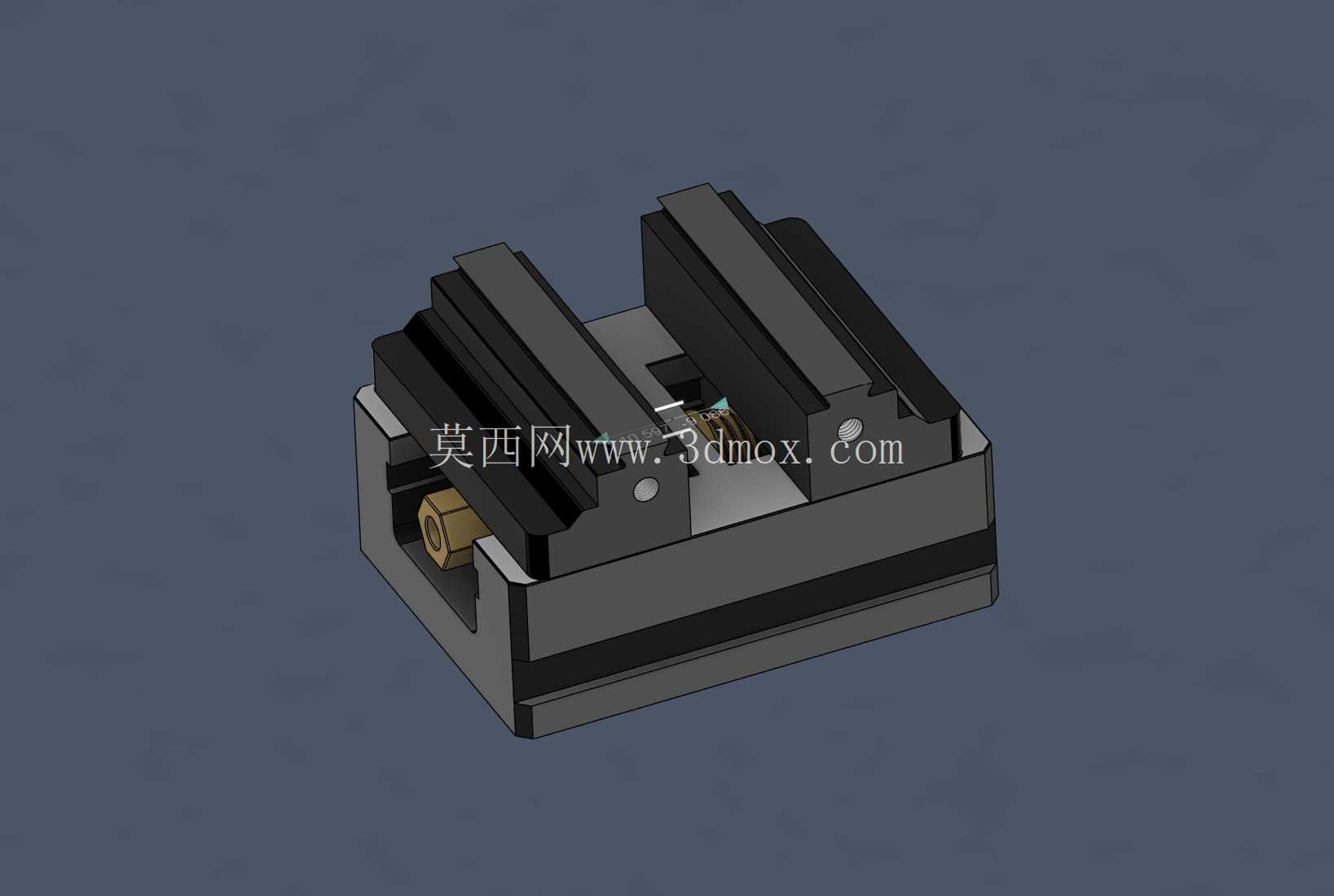

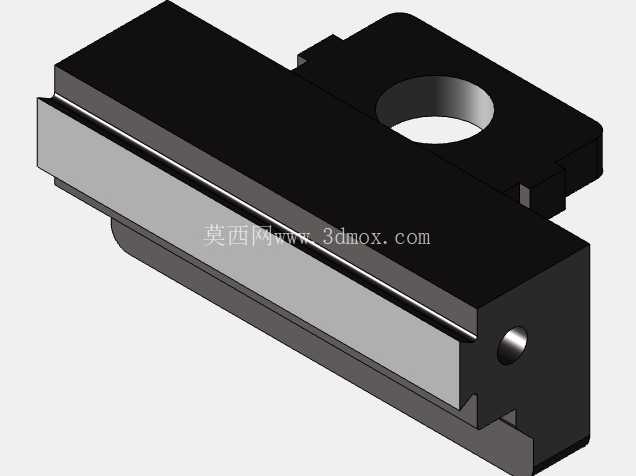

这款虎钳采用自定心结构设计，核心的对中逻辑通过内部的对称传动结构实现，转动调节端的驱动部件时，两个钳口会同步向中心靠拢，无需操作人员反复校正工件的中心位置，能大幅缩短单件装夹的辅助时间，尤其适合批量小零件的装夹作业。钳口的贴合面做了平直化处理，保证装夹时工件受力均匀，不会出现局部压痕或者装夹倾斜的问题，底座部分做了平整的安装基准面，能够直接固定在机床工作台的T型槽或者工装平板上，安装孔的位置做了标准化的间距设计，适配多数小型加工设备的装夹孔位布局。

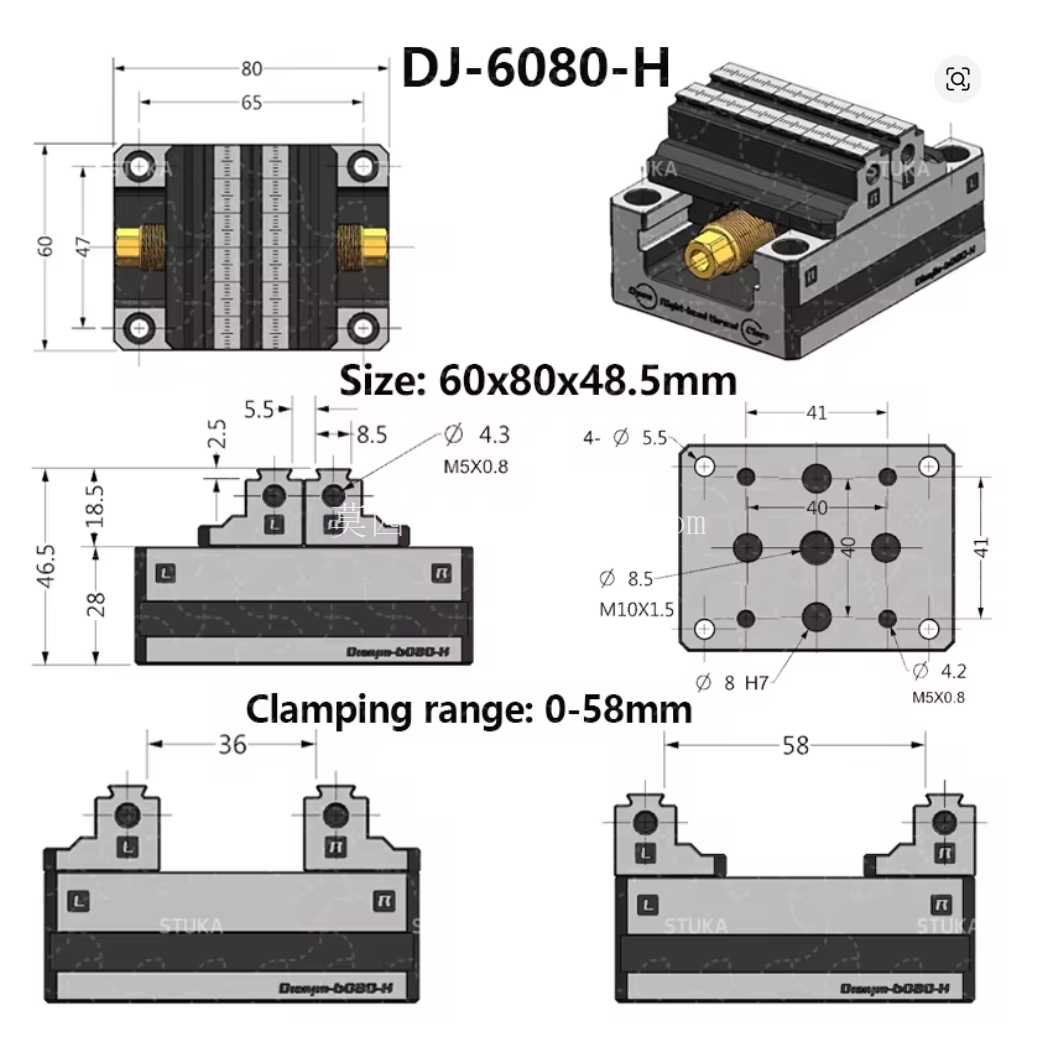

从设计思路上看，这款模型在建模时优先保证了核心功能结构的准确性，对钳口行程、整体安装边界、驱动部件的活动范围做了1:1的尺寸还原，对于不影响装夹仿真、布局验证的非关键细节做了合理简化，既能够满足CAM编程阶段的碰撞检查需求，也不会因为过多的细碎特征增加模型的运算负担。整体外形尺寸控制在80×60×48.5毫米的范围内，钳口的最大夹紧范围覆盖0到58毫米，能够满足绝大多数小型零件的装夹尺寸需求，紧凑的外形不会占用过多的工作台面空间，在多工位并排布置的工装布局里，能够有效提升工作台的空间利用率。

需要注意的是，这个简化模型的定位是用于加工前的仿真验证、工装布局规划，模型里的钳口咬合面、底座安装孔、连接螺丝等结构的尺寸未做计量级的精度还原，不能直接作为加工制造的图纸依据，在实际开展精密加工作业前，需要对虎钳的关键定位尺寸、装夹行程做实际测量验证，避免因为模型简化带来的尺寸偏差导致加工故障。在实际的工装设计工作中，这类标准化的小型虎钳模型可以直接导入到装配环境里，和待加工工件、刀具路径模型做配合检查，提前预判装夹干涉点，优化刀具的下刀位置和走刀路径，减少实际加工中的试切次数，降低材料损耗和设备待机时间。

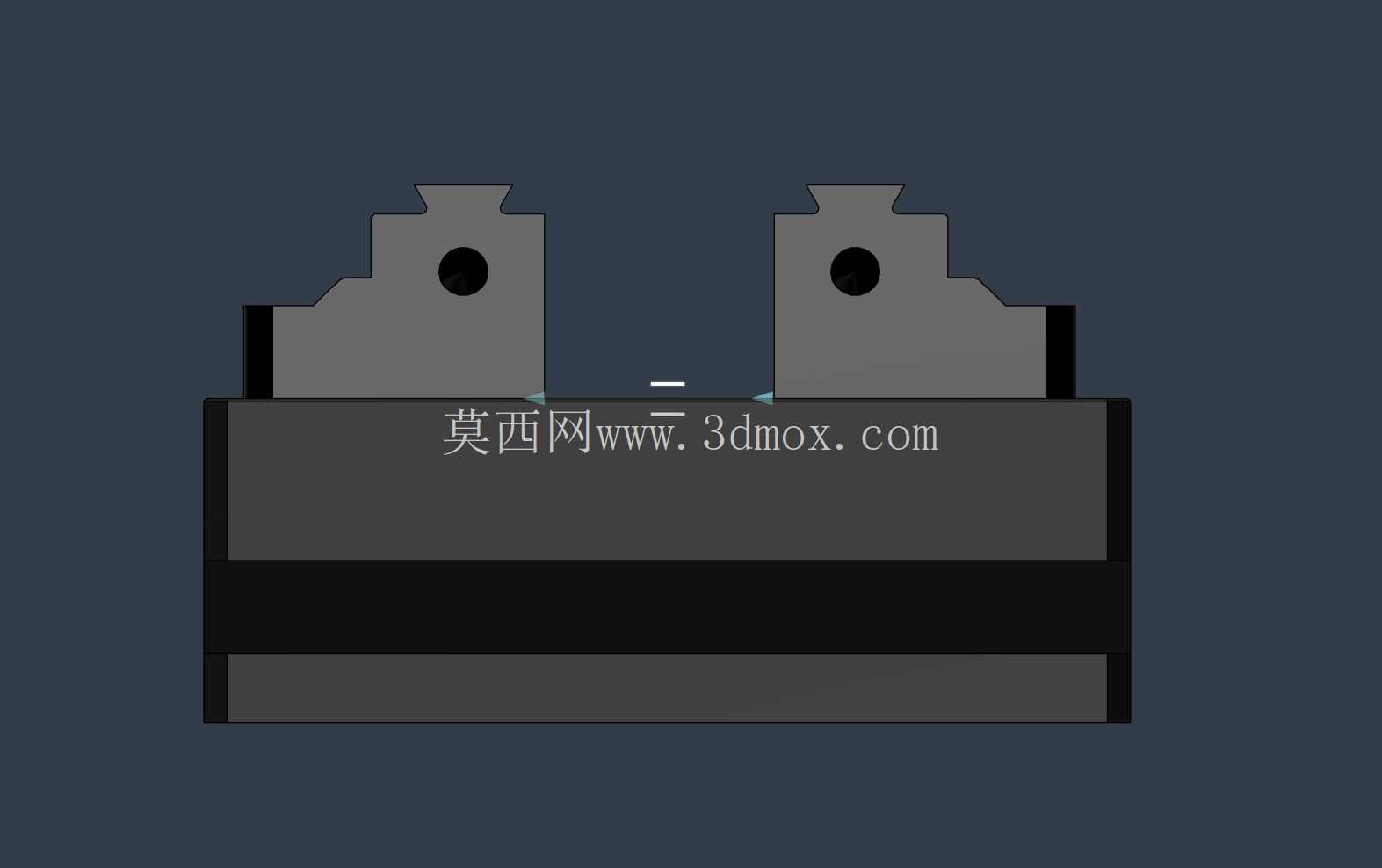

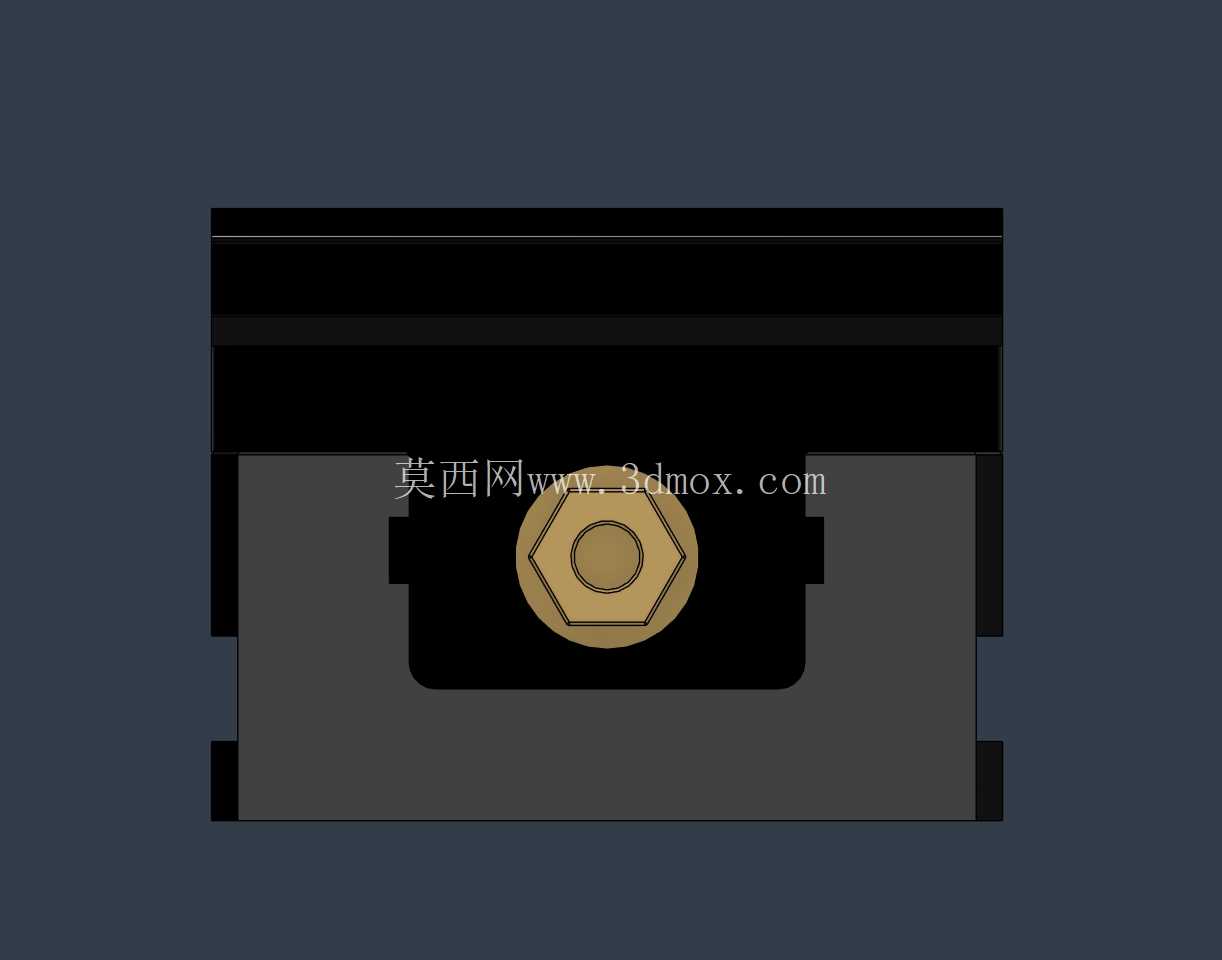

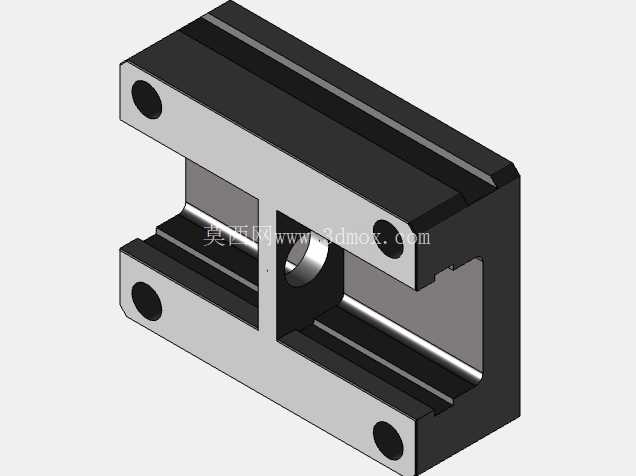

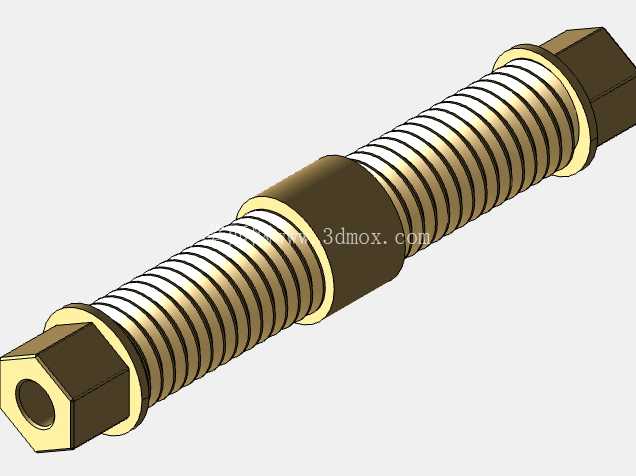

从结构细节来看，虎钳的驱动端采用了侧置的调节结构，操作空间充足，不会和机床的主轴或者刀具路径产生干涉，钳身的主体结构做了加厚处理，保证装夹时的结构刚性，在承受较大夹紧力时不会出现钳口外翻或者底座变形的问题，两个活动钳口的滑动导轨做了限位设计，全程滑动顺畅无卡滞，对中精度能够满足常规精密加工的装夹要求。在多品种小批量的加工场景里，这种小型自定心虎钳的适配性很强，不需要更换复杂的定制夹具，就可以完成不同形状小零件的快速装夹，能够有效降低工装成本，缩短生产准备周期。
