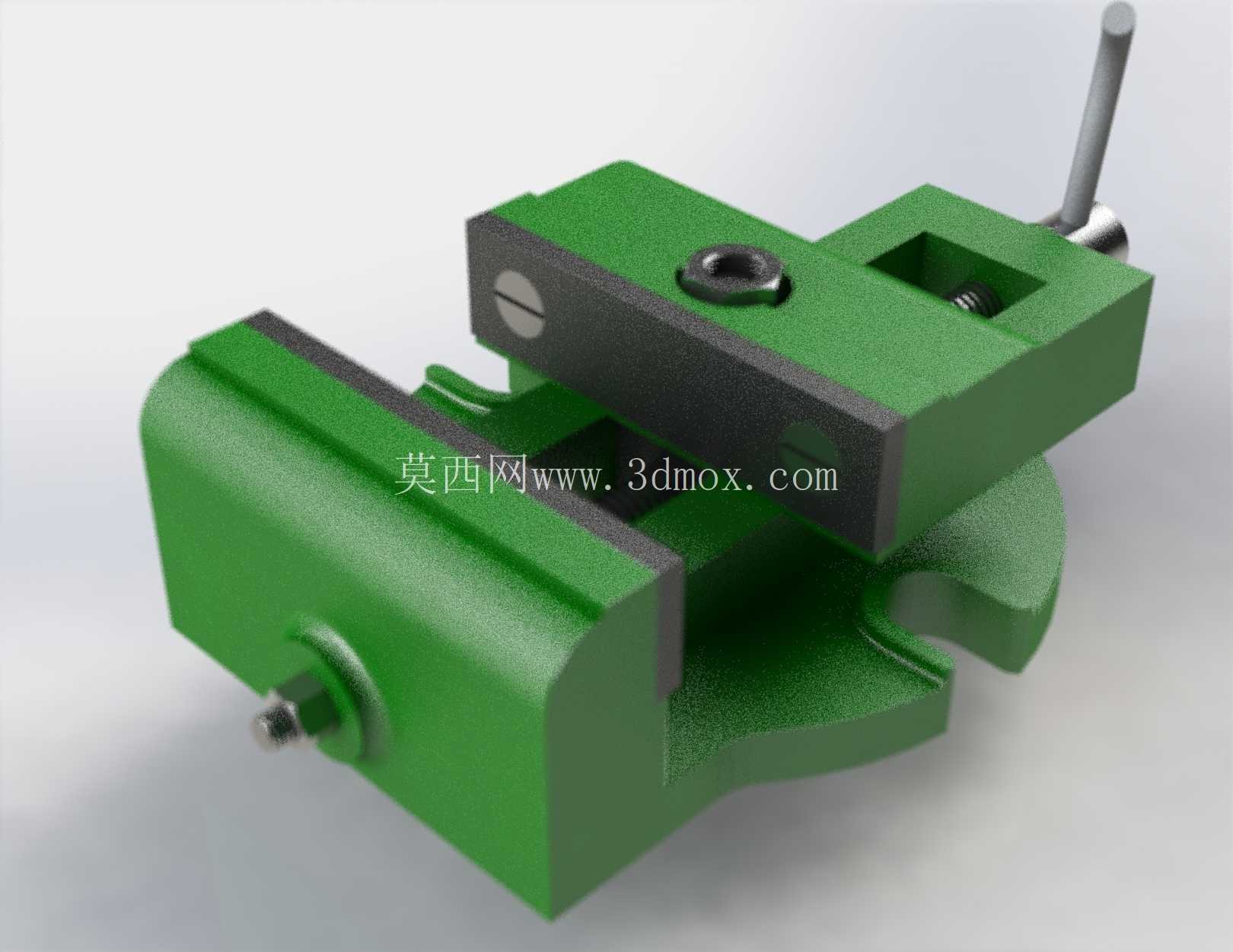

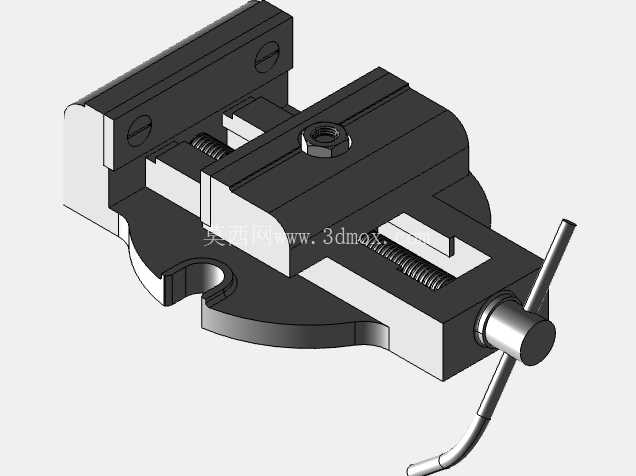

机加工用旋转底座式机械虎钳结构

在日常机加工、钳工装配、设备维修的作业场景里，工件的可靠装夹是所有工序精度达标的前提，这款带旋转底座的机械虎钳，就是针对这类场景设计的通用装夹部件。从实际使用的角度看，它的核心功能是在钻削、锉削、工件组装、轻量铣削工序中，将待加工工件牢牢固定在作业工位上，避免加工过程中工件位移导致的尺寸超差、刀具崩损甚至操作安全问题。

结构设计上，这款虎钳采用了经典的丝杠副夹紧结构，钳身主体采用高刚性的一体式铸造成型思路，固定钳身与活动钳身的配合导轨采用了加宽的矩形导轨结构，相比窄导轨设计，能承受更大的夹紧反力，在夹持不规则毛坯件或者进行大切削量作业时，不会出现钳身上翘、偏转的问题。钳口部分设计了可更换的淬硬钢钳口板，表面加工有细密的交叉齿纹，既可以通过齿纹嵌入工件表面提升夹持摩擦力，又能在钳口磨损后单独更换，不需要整体报废钳身，降低长期使用的维护成本。钳口板通过沉头螺钉固定在钳身上，更换时只需要拧下两颗固定螺钉即可完成操作，日常维护十分便捷。

旋转底座的设计是这款虎钳区别于固定式虎钳的核心特性，底座与钳身之间采用了中心定位销加圆周锁紧的结构，松开底座侧边的锁紧手柄后，钳身可以围绕中心轴线360度旋转，作业人员可以根据加工需求快速调整工件的朝向，不需要反复松夹重新装夹工件，尤其适合需要对工件多个侧面进行钻孔、划线、修锉的作业场景，能大幅减少重复装夹的辅助时间。底座的安装面上设计了对称的U型安装槽，可以适配不同工作台的T型槽间距，通过T型螺栓就能将虎钳牢牢固定在钳工台、钻床工作台或者铣床工作台上，安装边界兼容性强，不需要对工作台进行额外的打孔改造。

夹紧调节机构采用了梯形丝杠传动，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，夹紧后不会因为加工过程中的振动出现丝杠回松、夹持力下降的问题。丝杠的端部设计了带防滑滚花的摇动手柄，手柄杆可以在丝杠头部的孔内滑动，需要大夹紧力时可以将手柄杆拉出，增大力臂长度，操作人员不需要施加太大的手动力就能获得足够的夹持力；不需要大夹紧力时可以将手柄杆推回，避免手柄突出过多占用操作空间或者磕碰操作人员。活动钳身与丝杠的配合处设计了防尘盖板，能阻挡加工过程中产生的铁屑、粉尘进入丝杠配合间隙，避免丝杠磨损加快、卡滞的问题，延长机构的使用寿命。

从尺寸适配的角度看，这款虎钳的钳口开度覆盖了常规小型零部件的加工需求，既可以夹持小型的轴类、板类零件，也可以通过加装软钳口的方式夹持已加工完成的精密零件，避免硬钳口夹伤工件的已加工表面。钳身的整体高度经过优化，安装在标准高度的钳工台上时，钳口的高度刚好适配操作人员站姿作业的手臂高度，长时间进行锉削、装配作业时不容易产生手臂疲劳。在实际的工装选型中，这类虎钳属于车间必备的通用工装，不管是单件小批量的维修作业，还是小批量的零件加工工序，都能提供稳定可靠的装夹支持，相比专用夹具，它的通用性更强，不需要针对特定零件定制夹具结构，能有效降低生产准备的成本。

设计这款虎钳的三维结构时，需要重点保证几个配合面的形位公差：首先是固定钳身与活动钳身的导轨配合面，需要保证足够的平面度与平行度，避免活动钳身移动时出现卡滞、钳口上下错位的问题；其次是钳口安装面与导轨运动方向的垂直度，否则夹紧工件时会出现工件上翘、夹持面贴合不牢的问题；另外旋转底座的定位端面与中心轴线的垂直度也需要严格控制，否则旋转调整角度后钳身会出现倾斜，影响加工时的基准精度。丝杠与螺母的配合间隙需要设计合理的调整结构，长期使用出现磨损后可以通过调整螺母的位置消除间隙，避免夹紧时出现空程、夹持力不足的问题。
