在汽车冲压零部件的批量加工工序里,工装夹具的可靠性直接决定了整线的生产节拍与零件加工良率,这套自动夹紧结构的核心设计逻辑,就是针对动力源失效场景做的冗余安全设计,完全规避了气动或液压夹紧回路失压时工件松脱的风险。从实际应用场景来看,这类夹紧结构多用于冲压线的工位转接、机加工序的工件定位,尤其是在无人值守的自动化冲压单元里,不需要额外配置备用动力回路,仅靠纯机械结构就能维持夹紧状态,省去了备用气源、备用电源的配套成本,也降低了电气回路故障带来的生产安全隐患。

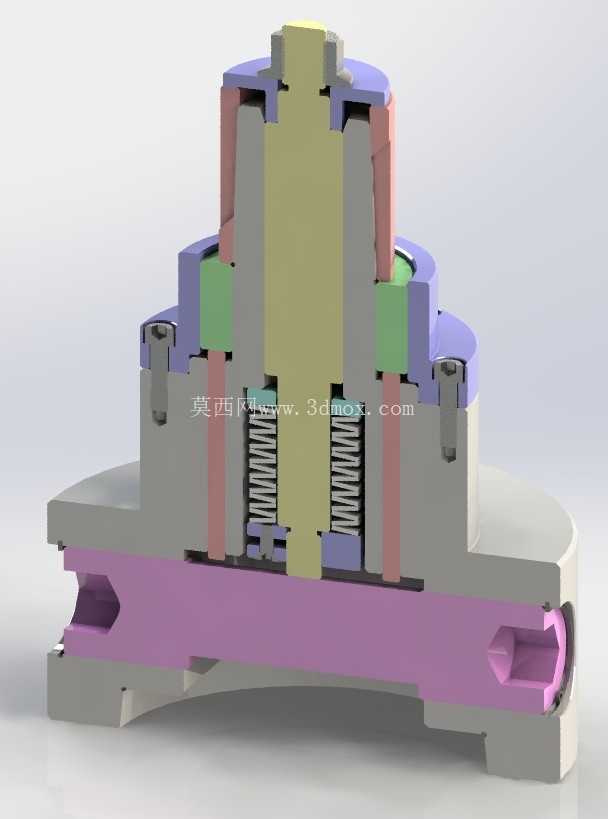

从功能特性上拆解,这套结构的夹紧力维持完全依靠机械构件的自锁特性,核心的锁紧单元集成了弹性涨套、楔形推块与肘节式力放大结构:当夹紧动作触发时,轴向推力推动内部锥锁结构上行,撑开顶部的分瓣式涨套,涨套外圆均匀贴紧工件内孔完成定心与夹紧,此时肘节结构刚好越过死点位置,哪怕外部动力源完全卸除,机械结构的自锁力也足以抵抗加工过程中的切削力、冲压振动带来的轴向与径向载荷,不会出现松脱位移。结构里配套的复位弹簧只在松开动作时提供复位推力,夹紧状态下弹簧不参与力的维持,完全避免了弹簧疲劳带来的夹紧力衰减问题。

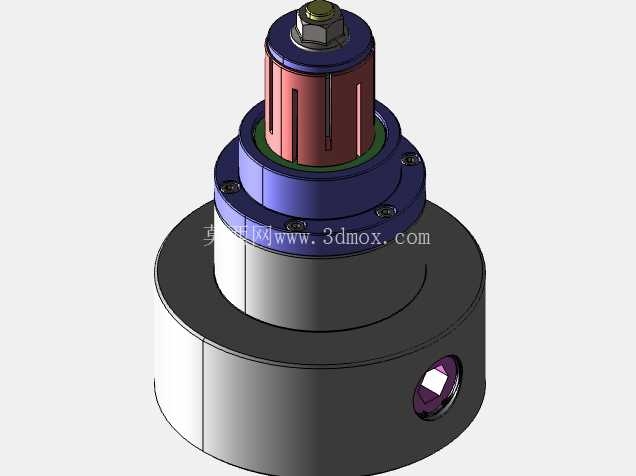

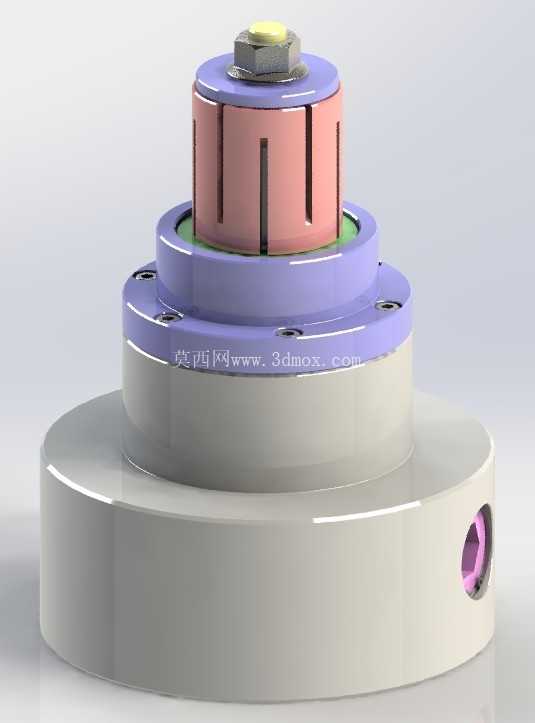

设计思路上,整套结构做了分层式的布局规划:底部是法兰式安装基座,基座侧面预留了动力接口,可以根据现场工况接入气动活塞、液压油缸或者机械式扳手驱动,适配不同产线的动力配置条件;中间层是导向与力传递段,所有滑动配合面都做了耐磨涂层处理,楔形锥面的角度经过反复校核,既保证足够的力放大比,又能避免锥面自锁过死导致松开阻力过大;顶部的分瓣涨套做了等分切槽设计,槽内预留了形变余量,涨紧时的外圆胀开量控制在0.2-0.5mm区间,既能保证与工件内孔的贴合面积,又不会因为胀开量过大导致涨套产生塑性变形。为了避免空操作时的结构损坏,涨套内部还设置了硬限位挡块,当没有放置工件时,夹紧行程会被挡块截断,防止锥块过度上行撑裂涨套结构。
从安装边界与尺寸适配来看,底部安装法兰采用了标准的螺栓孔圆周布局,能直接适配现有冲压工装的通用安装基板,不需要额外做安装板的二次加工;整体结构的轴向总高度控制在紧凑区间,不会过多占用冲压工位的垂直操作空间,顶部涨套的直径可以根据待加工工件的内孔尺寸做系列化调整,覆盖常见的汽车冲压小壳体、轴套类零件的内孔夹紧需求。径向尺寸上,基座外圆做了避空设计,不会和工位周边的送料机械手、冲压模具导向件产生运动干涉。在日常维护层面,整个结构的易损件只有顶部涨套与内部锥面的耐磨衬套,拆卸更换时不需要拆解整个基座,只需要卸下顶部的锁紧螺母就能完成易损件替换,维护耗时控制在十分钟以内,完全匹配批量生产时的快速换模需求。
实际投产验证中,这类机械自锁式的自动夹紧结构,相比普通的气动涨套夹具,在连续冲压的振动工况下,夹紧力的衰减率能降低90%以上,哪怕车间出现突发断气、断电情况,已经夹紧的工件也不会移位掉落,既避免了零件报废,也杜绝了工件飞出的安全风险。在加工精度保持性上,因为涨套采用了等分胀紧的设计,工件的定心重复精度能控制在0.02mm以内,完全满足汽车冲压件后续焊接、机加工序的定位精度要求,不需要额外做二次找正。结构的力传递路径做了最短化设计,没有多余的传动连杆间隙,夹紧动作的响应速度比传统杠杆式夹具快30%左右,能很好适配高速冲压线的快节拍生产要求。
