带内置锁的插孔式手动压紧夹具结构

在汽车冲压件的机加工、焊接工位以及小批量零件的快速装夹场景里，这类带内置锁的插孔式压紧夹具，是替代传统螺栓压紧、快速夹钳的高适配性方案，尤其适合需要频繁换型、装夹行程固定的工位，比如汽车线束支架、小型冲压覆盖件的钻孔、去毛刺工序，不需要额外配置气源或液压动力源，纯手动操作就能实现稳定压紧，不会出现普通手动夹钳受振动松脱的问题。

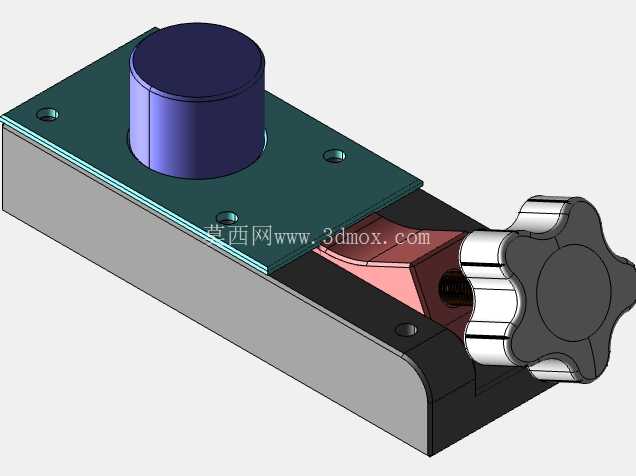

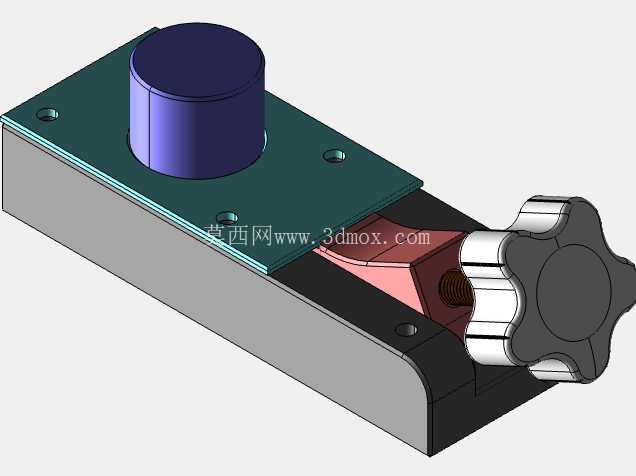

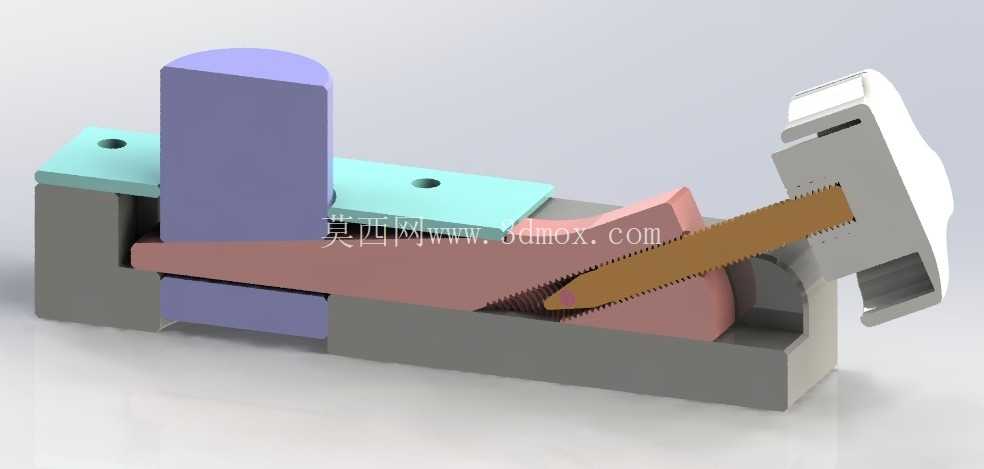

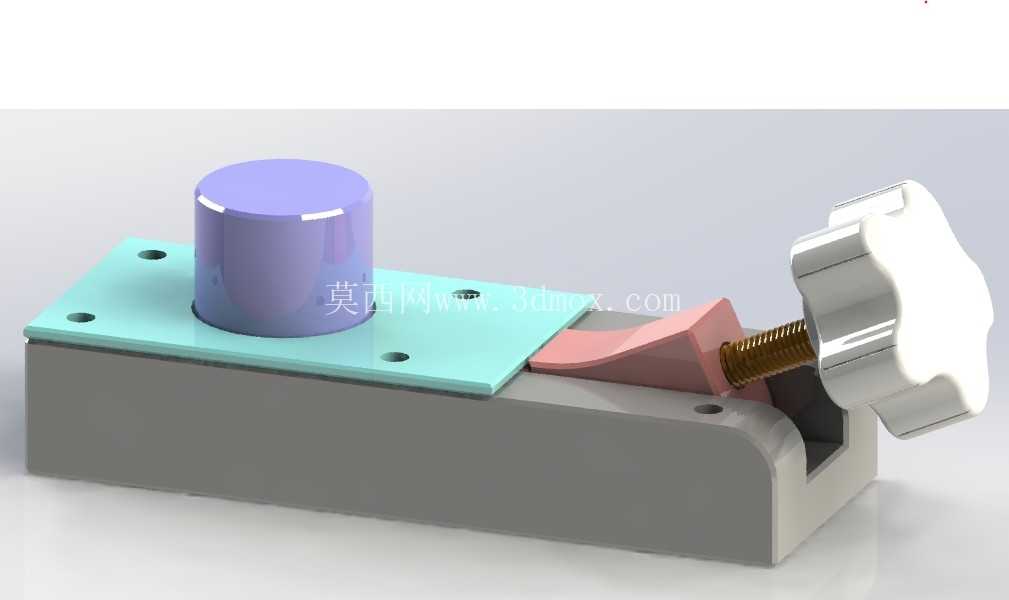

从结构功能来看，这套夹具的核心逻辑是通过侧置的星形旋钮带动螺杆推进，前端的粉色压块沿底座滑槽做直线进给，压块与被夹工件接触的面做了斜角让位设计，避免压合时刮伤工件表面，同时压块的行程刚好匹配底座上的浅蓝色定位板的插孔位置——定位板上开有两个定位销孔，对应不同规格工件的定位基准，当压块推进到压紧位置时，底座内部的内置锁止结构会自动卡入螺杆的齿槽，此时即使工位存在持续的设备振动，或者工件加工时产生切削力反向冲击压块，螺杆也不会出现回退松脱的情况，只有反向转动星形旋钮时，锁止结构才会随螺杆转动自动脱开，不需要额外操作锁止开关，操作步骤比普通螺旋压紧夹具少一个锁止动作，单工位装夹时间能缩短30%左右。

设计思路上，这套夹具没有采用复杂的连杆或凸轮结构，所有运动部件都集成在灰色的底座腔体内部，外部没有裸露的弹簧、销钉等易损小零件，能适配车间内多粉尘、有切削液飞溅的加工环境，不会因为碎屑卡入运动副导致夹具失效。底座的安装边界做了统一规划：底座底部为平整安装面，两端开有沉头安装孔，孔距符合通用工装平台的T型槽间距标准，可以直接通过螺栓固定在标准工作台上，不需要额外加工过渡连接板；浅蓝色定位板通过两个内六角螺钉固定在底座顶面，当需要适配不同尺寸的工件时，只需要更换对应开孔位置的定位板即可，底座和压紧驱动部分可以通用，能大幅降低多品种小批量生产的工装制造成本。

尺寸设计上，整套夹具的总长度控制在180mm以内，宽度不超过70mm，压紧行程为25mm，最大压紧力能达到800N，完全满足厚度在5-20mm范围内的小型冲压件、机加工件的装夹需求，星形旋钮的直径做了加大处理，操作人员戴劳保手套也能轻松转动，不需要借助扳手等辅助工具。压块的工作面做了淬火处理，硬度达到HRC45-50，长期反复压紧不会出现压痕凹陷，延长夹具的使用寿命；内置锁的棘爪部分采用耐磨铜合金制作，与螺杆的钢质齿槽配合时磨损量极小，日常维护只需要定期在螺杆表面涂抹少量润滑脂即可，不需要频繁拆解更换易损件。

在实际工位布局中，这类夹具可以多台并排布置在组合工装台上，配合不同的定位板实现同一工位多品种工件的兼容装夹，相比气动夹具不需要布置气管、电磁阀等配套元件，也不会出现气动夹具因气压波动导致压紧力不足的问题，在没有气源配套的返修工位、临时加工工位上适用性更强。夹具的定位板与压块的相对位置做了公差匹配，定位销孔与压块工作面的平行度控制在0.02mm以内，装夹后工件的定位重复精度能达到0.05mm，满足普通钻孔、攻丝、打磨工序的精度要求，不需要装夹后再反复找正工件位置。底座的腔体内部做了排屑斜面，即使有少量切削碎屑从压块与底座的缝隙进入腔体，也会在螺杆转动时顺着斜面从底座端部的排屑缺口排出，不会在腔体内堆积造成卡滞。
