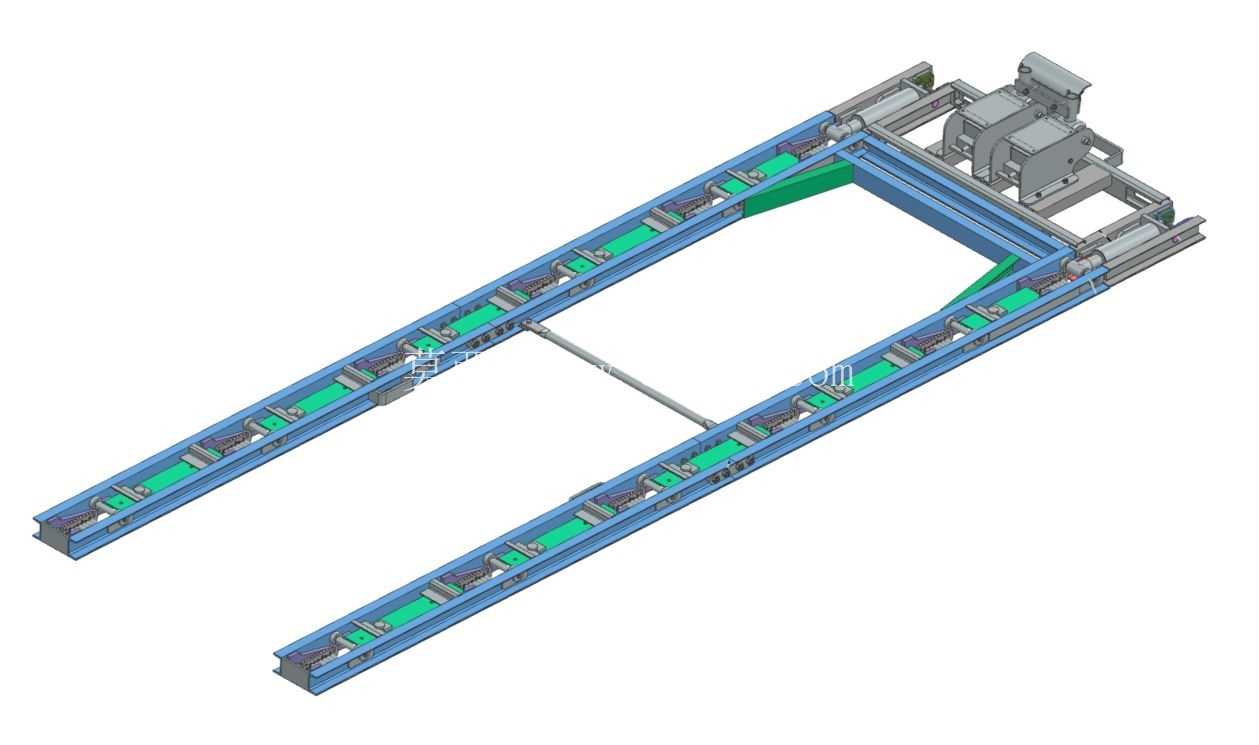

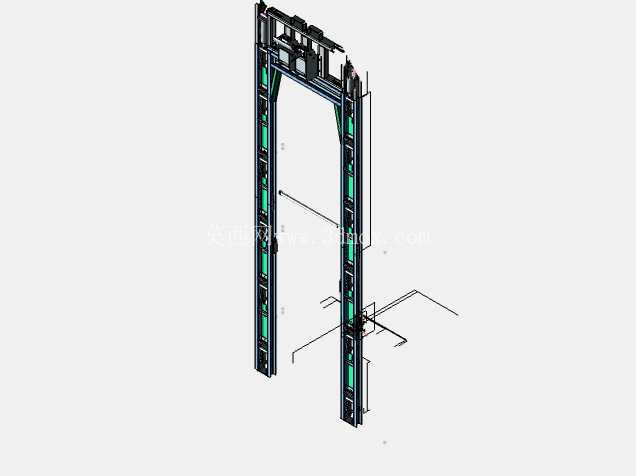

双轨式叉车卸货输送衔接设备结构

这套双轨式衔接结构主要面向生产车间仓储端与生产线端的物料转运场景，解决叉车卸货后物料无法直接对接生产线输送线的痛点，常见于汽车零部件冲压车间、成件包装货品仓储区的装卸工位，适配标准托盘承载的工件转运需求，能大幅减少叉车反复对位的等待时间，降低人工辅助搬运的劳动强度。从实际使用逻辑来看，叉车将承载工件的托盘叉取后，可直接驶入该双轨结构的中间空位，将托盘平稳放置在两侧轨道的承载面上，无需额外调整货叉角度，轨道内置的输送组件即可带动托盘沿预设方向移动，直接对接后续的生产输送线或者暂存位，整个过程不需要人工介入对位，单次卸货衔接的耗时比传统人工对位转运缩短六成以上，尤其适合批量大、节拍固定的连续生产场景。在功能设计上，两侧平行轨道采用对称式布局，轨道内侧的承载面做了防滑耐磨处理，避免托盘在输送过程中出现偏移打滑；轨道之间的横向连接杆采用可调节安装位的设计，能够根据不同厂区常用的托盘宽度调整轨距，适配1000mm到1400mm宽度范围内的标准工业托盘，不需要重新加工主体结构就能完成适配调整。轨道端部设置有机械限位挡块，配合到位检测组件，能够在托盘输送到指定位置时自动停止，避免托盘冲出轨道引发安全事故；驱动单元集中布置在轨道的一端，采用集中传动的方式带动两侧轨道的输送组件同步运转，保证托盘两侧受力均匀，不会出现偏载卡滞的问题。设计阶段首先考虑的是叉车驶入的空间边界，双轨之间的净空宽度预留了足够的叉车通行余量，能够覆盖常规内燃叉车、电动平衡重式叉车的车身宽度，叉车驶入时不需要精准贴边，只要车身在双轨中间区域即可完成卸货操作，对驾驶员的操作精度要求大幅降低。轨道的安装高度做了适配性设计，上表面高度与常规叉车货叉的最低起升高度匹配，叉车放货时不需要将货叉抬升到过高位置，减少货叉升降的行程，进一步压缩单次操作的时间。主体框架采用型钢焊接成型，轨道承载面的直线度公差控制在每米1mm以内，保证输送过程中托盘运行平稳，不会出现颠簸晃动；表面做了喷塑防锈处理，能够适应车间内多粉尘、偶尔有切削液滴落的工况，长期使用不会出现锈蚀变形的问题。安装时不需要对地面做大规模开挖处理，可通过膨胀螺栓直接固定在硬化的水泥地面上，轨道的水平度可通过底部的调节脚杯进行微调，即使地面存在轻微的不平整，也能调整到满足使用要求的水平状态，整体安装周期短，后期如果需要调整工位，拆解后重新组装也不会影响结构精度。从结构细节来看，轨道内部的输送组件采用模块化设计，每一段输送单元都可以单独拆解更换，当某一段出现磨损故障时，不需要拆解整条轨道，只需要更换对应的单元即可，大幅降低后期的维护成本。两侧轨道的外侧设置有安全防护边，能够避免托盘输送过程中出现侧翻，同时防止车间内的杂物掉入轨道内部影响输送组件的正常运转。横向连接的支撑杆采用矩形管材质，抗扭强度高，即使长期承受偏载也不会出现框架变形，保证两侧轨道的平行度始终维持在设计要求范围内。在实际选型适配时，可根据厂区的输送节拍需求调整驱动单元的运行速度，最快可适配每分钟12米的输送速度，满足高节拍生产线的物料供给需求；如果是重载工况，也可以通过增加轨道壁厚、升级驱动单元功率的方式提升整体承载能力，单轨最大承载可适配1.5吨的托盘载荷，覆盖绝大多数常规工业工件的转运需求。
