机械式游标卡尺高精度测量工具结构

在机械加工现场的工序检验环节，这款机械式游标卡尺是一线检验员和操作工人随身配备的核心量具，从毛坯件的粗加工余量核对，到精加工工序的尺寸公差确认，再到装配环节的配合间隙核验，都能看到它的使用场景。不同于数显卡尺依赖电池供电的特性，纯机械结构的游标卡尺不存在电路故障、电量耗尽的问题，在油污、切削液飞溅的车间环境里可靠性更强，哪怕是恒温计量室之外的生产现场，只要做好尺身清洁，就能快速完成尺寸读取，不需要等待电子元件的响应校准。

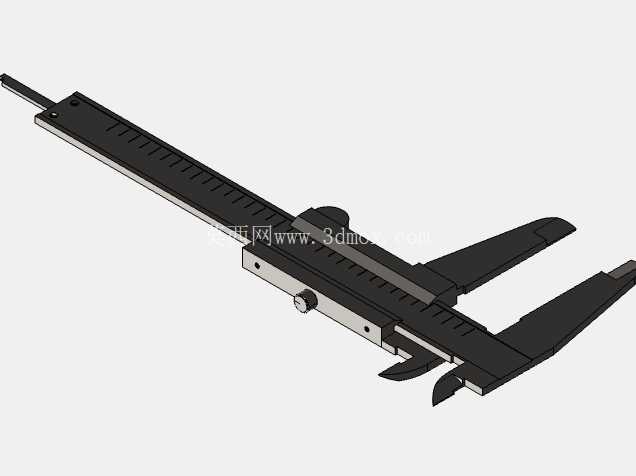

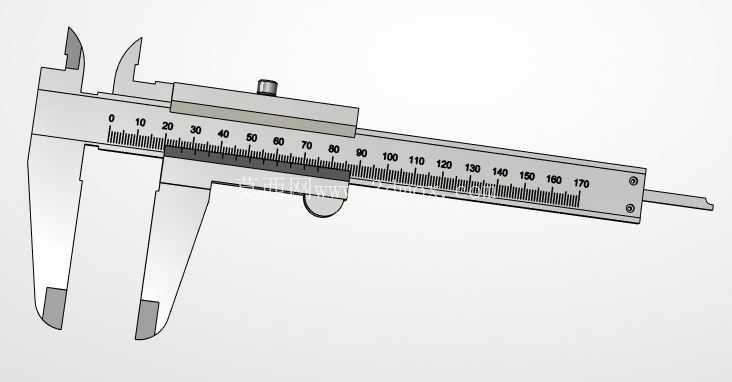

从结构设计逻辑来看，这款卡尺采用了主尺加滑动游标框的经典布局，主尺尺身刻有均匀的毫米级刻度，游标框上附带的副尺刻度通过差分读数原理，实现0.02毫米级的测量精度，足够覆盖常规机械加工IT7到IT10级公差的检测需求。尺身前端的内测量爪可用于测量工件内孔直径、槽宽尺寸，外侧的外测量爪负责外径、长度、厚度类尺寸检测，尺身后端延伸的深度测杆，能够直接测量盲孔深度、台阶高度差，不需要额外更换测头，单把量具就能覆盖三类常见的尺寸测量需求，减少了现场换用量具的时间成本。

设计过程中对测量爪的形位公差做了严格约束，两个外测量爪的测量面保持极高的平面度与平行度，闭合状态下两测量面完全贴合，不存在可见光隙，避免零位误差带来的系统测量偏差。游标框与主尺的配合间隙经过反复调校，既保证滑动过程顺畅无卡滞，又不会出现框体晃动导致的测量歪斜，锁紧螺钉设置在游标框上方，测量完成后拧紧螺钉就能固定游标位置，方便操作人员将卡尺从工件上取下后再仔细读数，避免在工件旁读数时的视角偏差。尺身的刻度线采用蚀刻填漆工艺，刻度边缘清晰锐利，长期使用摩擦后也不会出现刻度脱落模糊的问题，握持部位做了圆角过渡处理，长时间手持测量也不会硌手。

从安装与使用边界来看，这款卡尺的主尺量程覆盖0到150毫米的常规测量区间，能够满足绝大多数小型机械零件、五金冲压件、塑料成型件的尺寸检测需求，整体重量控制在单手可轻松握持的范围，不需要额外的安装固定支架，操作人员可以手持完成全场景测量。使用时需要注意，测量前要将测量面擦拭干净，闭合两爪确认零位对齐，测量过程中要保持卡尺测量面与工件被测表面垂直，避免斜测带来的尺寸误差，测量粗糙毛坯表面或者带硬毛刺的工件时，要避免测量爪被划伤，防止后续测量出现精度损失。日常存放时要将尺身擦拭干净后涂抹薄层防锈油，放置在干燥的量具盒内，避免和锉刀、钻头等锋利工具堆放在一起，防止尺身变形或者刻度磨损。

在五金加工、模具修配、教学实训、设备维保等多个场景中，这款游标卡尺都属于基础且必备的测量工具，它的结构简单可靠，维护成本低，对使用环境的适应性强，不需要复杂的操作培训，新入职的操作人员经过简单的读数培训就能上手使用。相较于高精度的千分尺，它的测量效率更高，测量范围更灵活；相较于钢直尺等简易测量工具，它的测量精度提升了一个数量级，能够满足绝大多数工业现场的常规尺寸检测需求，是机械加工领域普及率最高的通用量具之一。建模过程中完整还原了尺身的刻度布局、测量爪的刃口形状、游标框的锁紧结构、深度测杆的连接细节，每一处配合间隙都参考实物的装配关系做了还原，能够用于量具结构教学、车间工具台账建模、加工工艺仿真场景的配套模型使用。
