水平式快速锁紧肘节夹钳结构设计

做焊接工装设计快十二年，经手的压紧类夹具少说有上百套，这类水平式肘节夹是小工件焊接工位上用得最频繁的标准件之一，很多新手做夹具选型时总容易在压紧力、安装空间、操作行程上踩坑，这次拆解的这款夹钳结构，刚好能对应多数薄板焊接、小件组对工位的实际需求。

先从实际应用场景说，这类夹钳最常出现在汽车冲压小件的焊接工装、五金件铆接工位、小型钣金件的折弯定位工装上，尤其是需要频繁开合、工件取放空间有限的工位——相比螺旋压紧夹，它的操作行程短，扳动压杆到锁止位置的行程不到30度，工人单手就能完成压紧和松开，单工位操作耗时能压缩到1秒以内，批量生产时能省不少辅助时间。之前给汽配厂做排气管小支架的焊接工装时，一开始用的是立式快速夹，压杆竖起的时候刚好挡焊枪走位，换成这种水平卧式的结构后，压杆锁止后是贴向安装底座平面的，完全不会和焊枪路径干涉，连续焊接时的操作顺畅度提升很明显。

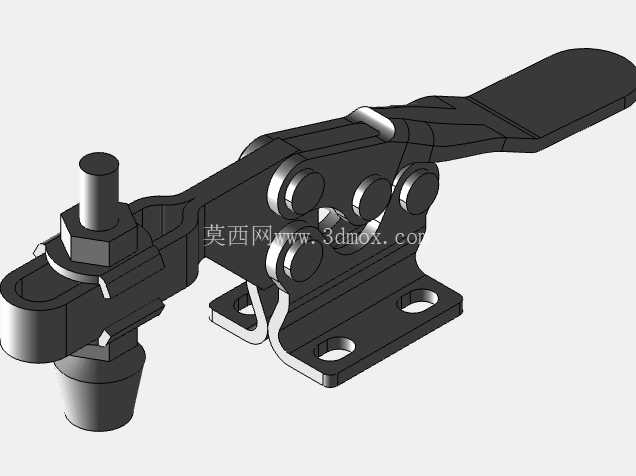

从功能特性上看，这款夹钳采用的是肘节过死点锁紧原理，当压杆扳到锁止位置时，连杆机构的铰接点会越过力的作用死点，这时候哪怕压头受到工件向上的反作用力，机构也不会自行松脱，锁止状态下的静态保持力足够应对普通薄板焊接时的变形应力，不会出现焊到一半夹钳弹开的问题。压头部分做了可调式设计，带六角锁紧螺母的压杆可以根据工件的实际压紧高度调整伸出长度，适配不同厚度的工件定位需求，不用每次换工件都重新调整夹钳的安装位置，这点在多品种小批量的焊接工位上实用性很强。

设计思路上，这款夹钳的结构做了很务实的取舍：底座采用带两个安装腰孔的法兰式结构，安装时可以沿着腰孔方向微调夹钳的前后位置，补偿工装底板的加工误差，不用对安装孔做高精度铰制，普通铣削加工的底板就能直接安装。连杆部分的铰接点都做了衬套镶嵌，长期反复扳动时不会因为铰接孔磨损出现旷量，延长夹钳的使用寿命；压杆的握持部分做了扁平化加宽处理，工人戴焊接手套操作时也能稳稳发力，不会出现打滑的情况。压头的底端做了圆弧过渡的接触端，压紧工件时不会因为应力集中在薄板表面压出凹痕，对表面质量要求高的钣金件也很友好。

再说到安装边界和尺寸适配，这款夹钳锁止状态下的整体高度不高，从安装底板表面到压杆最高处的垂直距离控制得很紧凑，在排布密集的多工位焊接工装上，不会因为夹钳本身高度过高和周边的定位销、气动元件产生空间干涉。安装底座的两个腰孔孔距符合行业通用的安装尺寸标准，和市面上同规格的快速夹钳安装孔位完全互换，老设备上的夹钳损坏时可以直接替换，不用重新在工装底板上打孔攻丝。压头的可调行程范围覆盖了常见的10-30mm压紧高度差，多数厚度在0.8-6mm的钣金冲压件都能直接适配，不需要额外加装垫高块。

实际使用时要注意，这类夹钳的锁紧力是靠死点位置保持的，安装时不要把压头的伸出长度调得过长，否则会导致连杆机构无法到达死点位置，锁止可靠性会大幅下降；另外焊接工位使用时，要注意做好铰接部位的焊渣防护，避免焊渣溅入铰接缝隙导致机构卡滞，定期在铰接点滴少量润滑油就能维持很长的使用寿命。相比气动压紧夹具，这类纯机械结构的肘节夹不需要接气路，安装灵活，成本只有气动夹的十分之一，在没有气源的辅助工位、或者小型简易工装上的适配性非常高，是工装设计里性价比很高的压紧元件选择。
