WRX45型带导缆器电动绞车结构

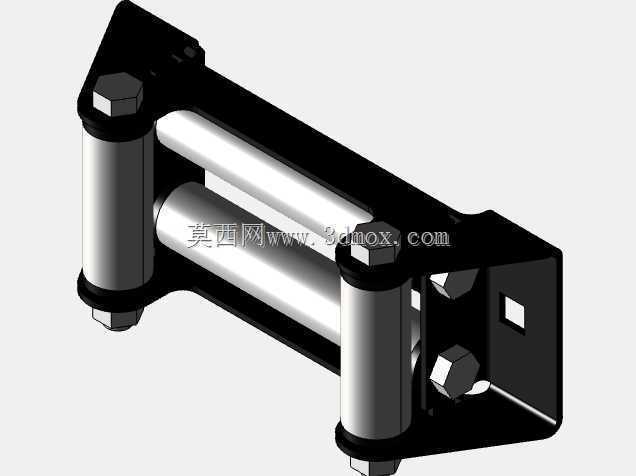

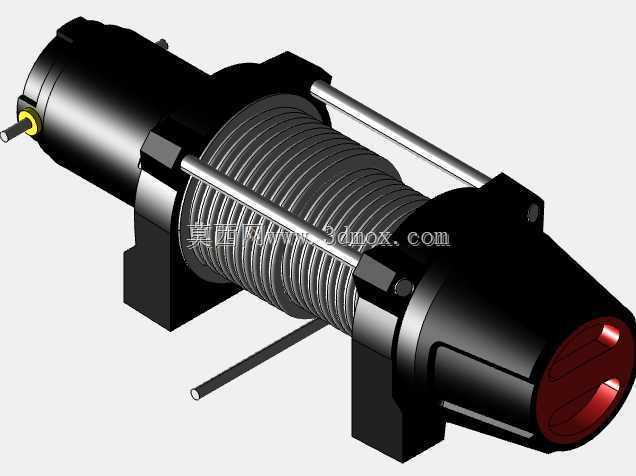

　　在户外越野救援、工程场地重物移位、小型装卸作业的场景里，这类集成式电动绞车是出镜率极高的牵引执行部件，不同于分体式的卷扬结构，这款WRX45规格的绞车把驱动单元、卷筒、导缆结构、安装基座做了同轴集成，不需要额外搭建传动支架，拿到成品后只需要匹配安装面的固定孔位就能完成部署，大幅降低了现场改装的适配成本。从结构设计逻辑来看，驱动端采用了内置行星减速的布局，电机输出的高转速低扭矩动力经过三级行星齿组减速后，直接传递到卷筒主轴，省去了外置联轴器、链轮传动的冗余环节，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗，卷筒表面加工了等距的螺旋绳槽，绳索在收放过程中会沿着绳槽逐圈排布，不会出现乱绳、叠绳的问题，配合前端的滚筒式导缆器，

　　即便牵引方向和卷筒轴线存在15度以内的偏角，导缆器上的横向滚轴也能顺着绳索的施力方向转动，避免绳索和机架硬摩擦出现断丝磨损。安装基座采用了对称式的支脚结构，两个支脚分布在卷筒前后两端的下方，每个支脚预留了两个贯通的安装孔，孔位间距按照通用越野车型前保险杠、工程设备机架的标准安装尺寸设计，不需要额外打孔改位就能直接固定，整体径向最大尺寸集中在电机端和卷筒端的外圆，安装时只需要预留出电机尾部接线端的走线空间、卷筒侧方绳索摆动的活动余量即可，不需要额外预留过大的操作空间。实际作业过程中，卷筒的额定容绳量匹配对应拉力规格的纤维绳或者钢丝绳，收绳时导缆器会随着绳索的排布位置小幅横向滑动，保证绳索始终对齐绳槽的切入位置，

　　不会因为偏载导致卷筒轴承受单侧径向力，延长轴承的使用寿命；电机尾部集成了制动结构，当牵引到位后断电状态下制动机构会自动锁死主轴，不会出现溜车、滑绳的问题，不需要额外加装外置锁止装置。从结构细节来看，两端的端盖采用了加强筋布局，既可以承受牵引过程中传递到机架的反作用力，也能对内部的减速组件、轴承起到密封防护作用，避免户外作业时泥水、粉尘进入传动腔造成磨损；外露的金属导杆表面做了硬化处理，导缆器沿着导杆滑动时不会因为长期摩擦出现卡顿、松旷的问题，导杆两端和端盖的连接位置采用了防松结构，设备长期承受冲击载荷也不会出现导杆移位的问题。这类绞车的结构设计核心是在有限的体积内最大化牵引拉力，同时把易损的绳索摩擦环节做了滚动摩擦优化，

　　相比老式的无导缆器绞车，绳索的使用寿命能提升40%以上，而且集成式的结构不需要用户自行组装减速、卷筒、制动模块，不管是设备原厂配套还是后期改装选型，都能直接匹配对应的安装位，不需要额外做结构改制。在三维建模过程中，这类结构需要重点校核主轴的抗弯强度、行星轮系的传动比匹配、导缆器的滑动行程和卷筒绳槽的螺距对应关系，避免出现导缆器移动速度和绳索收卷速度不匹配导致的排绳错乱问题，同时安装支脚的孔位公差需要控制在合理范围，既要保证安装时能顺利对位，也要避免孔位间隙过大导致作业时设备出现晃动。
