汽车冲压线故障保位式自动夹紧工装结构

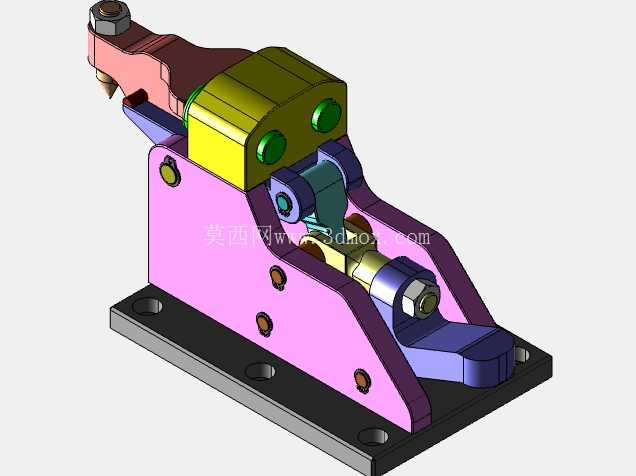

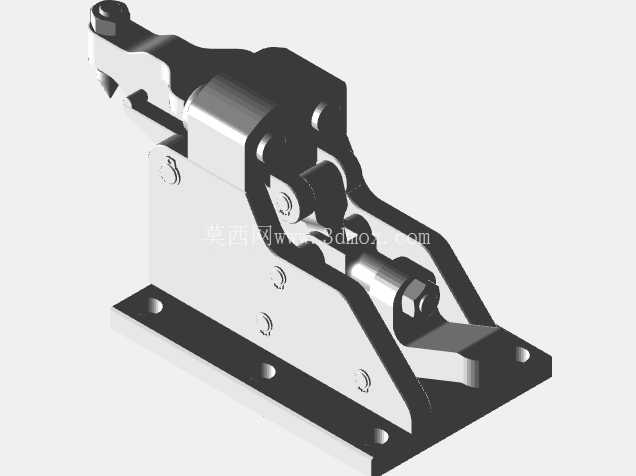

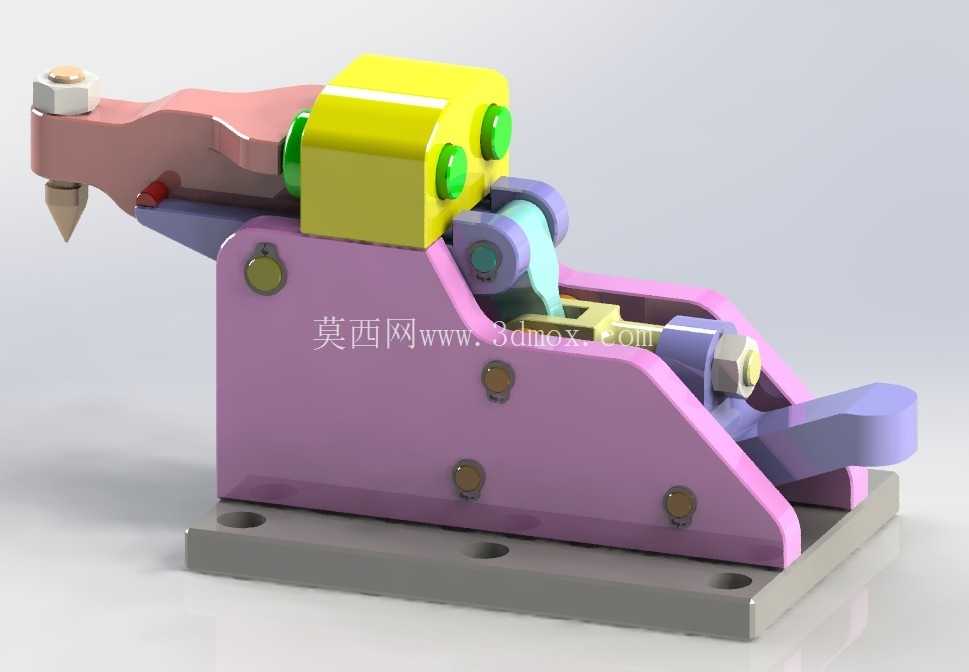

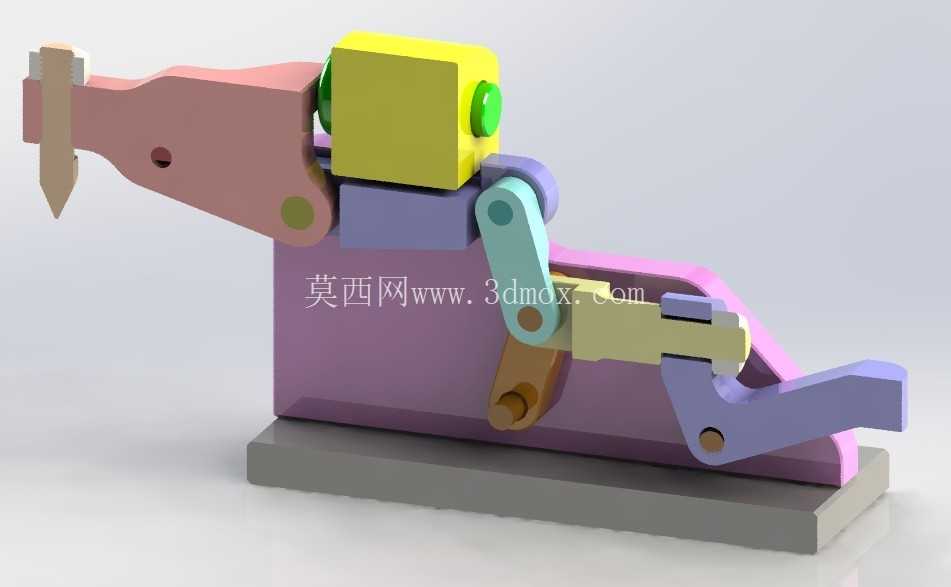

在汽车覆盖件冲压生产的连续作业场景中，自动夹紧装置是工位间工件定位、工序间传递的核心执行部件，常规气动、液压驱动的夹紧机构一旦遭遇动力源中断，会直接出现夹头松脱的问题，轻则导致待冲压板件移位报废，重则造成模具撞损、生产线停线数小时的严重事故，这款故障保位式自动夹紧结构，正是针对冲压车间动力波动、临时断气断电的工况痛点设计的机械保压夹紧单元。从结构功能逻辑来看，该装置完全依靠纯机械结构实现失力状态下的位置锁止，不需要额外配置备用电源、应急蓄能器等辅助保压部件，核心的力传递路径整合了肘节连杆的过死点锁止特性、锥锁副的径向楔紧作用以及复位弹簧的预紧蓄能，当驱动端施加的扳紧压力达到额定值后，连杆机构越过机械死点，此时即便外部驱动力完全撤除，夹头也会在弹簧力与结构自锁的双重作用下保持额定夹紧力，不会出现松脱位移。夹头的执行端采用小角度楔形凸轮与弹簧夹头的组合结构，针对汽车冲压件常见的翻边孔、定位凸台特征，可以适配不同厚度的板件边缘定位，夹紧接触点设计有可更换的硬质合金顶针，长期承受冲压工位的振动载荷也不会出现压痕过深、接触点磨损的问题，日常维护只需要定期检查顶针磨损量、更换弹簧件即可，不需要整体拆解机构。在安装边界设计上，整个夹紧单元采用一体化L型安装基座，基座底面加工有两个定位销孔与四个沉头安装孔，销孔间距遵循冲压工装通用的孔系标准，可以直接固定在冲压模具的下模座、或者工位间的转接工装上，不需要额外加工定制转接板；整体外形的横向、纵向、高度尺寸都控制在小型气动夹具的常规安装尺寸范围内，不会和冲压模具的导柱、送料机的送料臂产生运动干涉，夹头的开合行程预留了足够的工件取放空间，配合自动化送料线的机械手取放料动作时，不会出现夹头刮蹭工件表面的问题。设计过程中特意在夹紧行程的末端设置了刚性挡块，当工位上未放置工件、操作人员误触发夹紧动作时，夹头会在行程末端被挡块限位，不会出现机构过行程碰撞、内部连杆弯折的问题，从结构层面避免了空载误操作带来的零件损坏。从实际应用的适配性来看，这款夹紧结构既可以用于单工序冲压模的板件初始定位，也可以成组安装在多工位传递模的工序间位置，配合自动送料系统完成板件的逐工位夹紧定位，不需要额外布置复杂的控制气路、电路，纯机械的锁止逻辑对车间恶劣的油污、粉尘环境耐受度更高，相比常规的气动夹紧夹具有更低的故障率，在长时间的连续冲压作业中，夹紧力的保持稳定性不会因为气源压力波动出现衰减，能有效避免因为板件定位偏移产生的冲压件尺寸超差问题。夹头的夹紧力可以通过尾部的调节螺母调整弹簧预压缩量来实现，针对不同厚度、不同材质的汽车冲压板件，可以在不拆解机构的前提下快速调整夹紧力大小，调整范围覆盖从0.8mm薄钢板到6mm厚结构钢件的夹紧需求，适配绝大多数汽车冲压工序的工件装夹要求。整个机构的运动副都设计有防尘密封结构，冲压车间常见的氧化皮碎屑、润滑油污不会进入到内部的铰点、锥锁配合面，日常生产中只需要定期在外部注油点加注润滑脂即可完成维护，铰点位置采用自润滑衬套配合 hardened 销轴，长期往复摆动也不会出现间隙过大、夹紧定位精度下降的问题。
