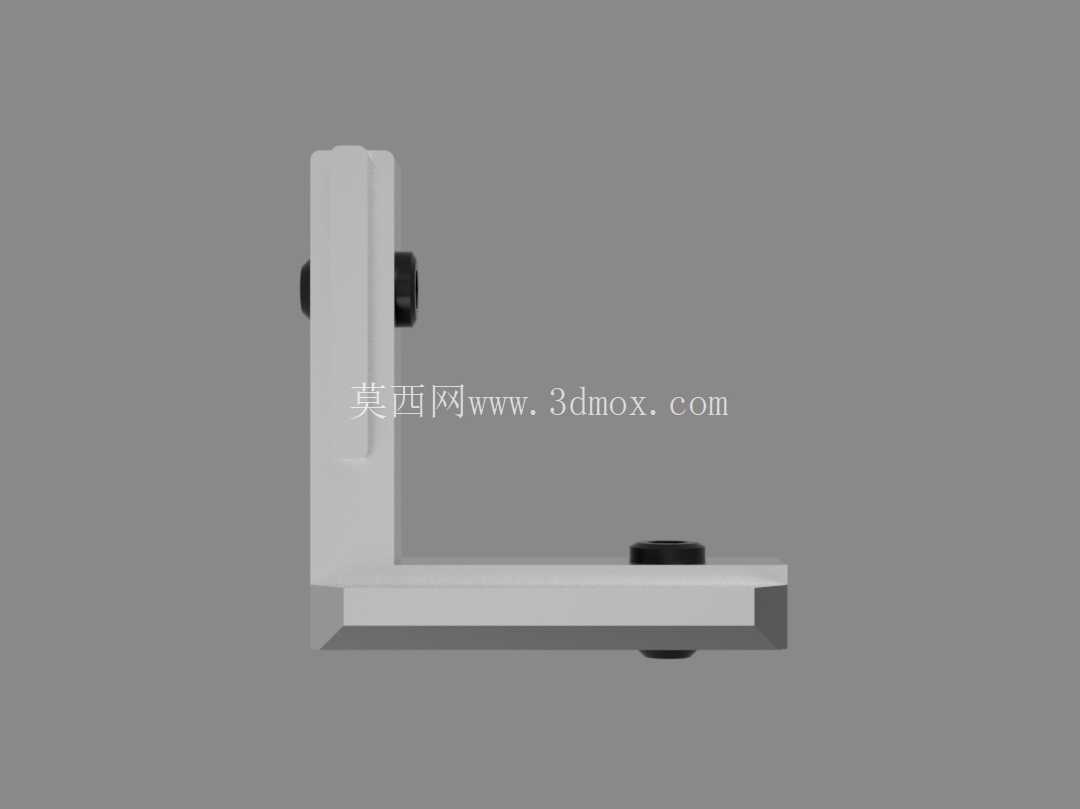

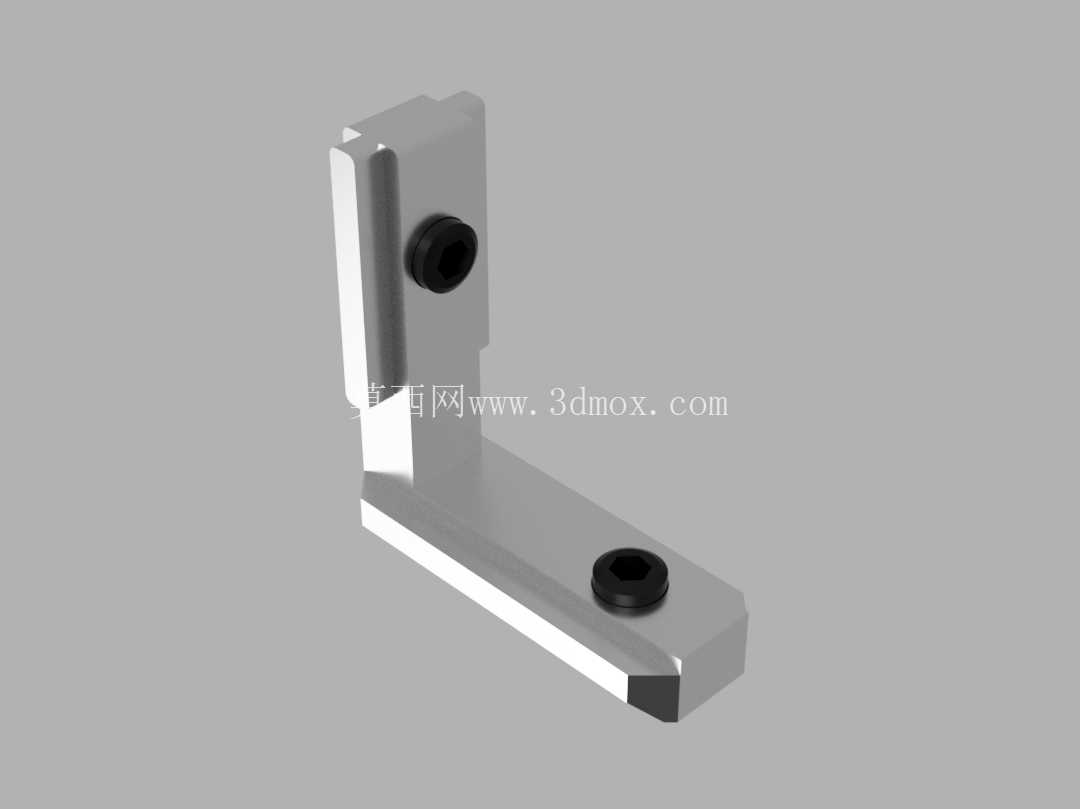

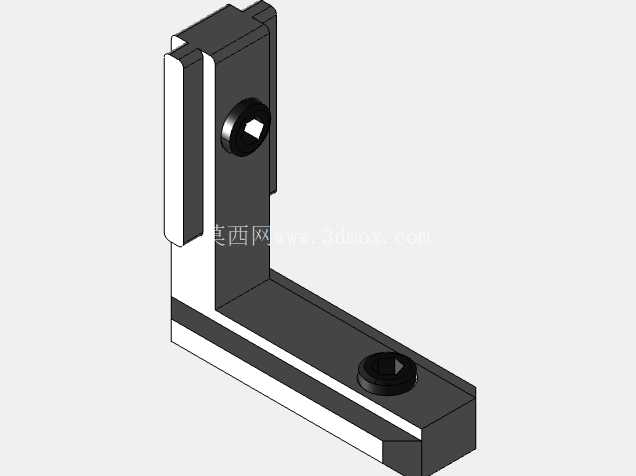

汽车冲压工装用L型直角安装支架结构

在汽车冲压生产线的工装布局里，这类L型直角支架的应用场景覆盖极广，从拆垛工位的传感器安装基座，到模具内部的导板辅助定位、送料线的挡料构件固定，甚至线端检测工位的光电开关安装位，都能看到这类构件的身影。不同于通用型材切割的简易角码，这款支架的结构设计完全围绕冲压车间的高频振动、长期负载工况做了针对性优化，两个垂直安装面的平面度公差控制在0.02mm以内，避免安装后出现构件倾斜、定位偏移的问题。

从功能特性来看，支架的两个臂长做了非等长设计，长臂段用于固定在工装基座或者模具本体上，预留的沉头安装孔可以适配内六角螺栓安装，安装后螺栓头完全沉入沉孔内，不会突出平面干涉其他运动部件；短臂段用于承载待固定的功能构件，预留的安装孔同样做了沉孔处理，同时在两个臂的交接位置做了加厚的圆角过渡，避免长期受交变载荷出现应力集中断裂的问题。很多现场维修的师傅都有体会，普通薄角码在冲压设备每分钟十几次的振动冲击下，往往用不到三个月就会在转角处出现裂纹，这款支架的过渡圆角半径达到了臂厚的1.2倍，从结构根源上降低了应力集中系数，配合45号钢调质的材质处理，抗疲劳寿命能提升四倍以上。

设计思路上，这款支架没有采用复杂的焊接结构，而是整体通过铣削加工成型，两个垂直面的垂直度公差控制在0.015mm/m，完全满足工装定位的精度要求。很多新手设计这类支架时容易忽略安装边界的干涉问题，比如长臂的安装孔位距离侧边的距离如果小于螺栓直径的1.5倍，安装时扳手就没有操作空间，这款支架的每个安装孔中心到相邻侧边的距离都预留了足够的扳手操作空间，不管是用套筒还是开口扳手都能顺利完成紧固作业。另外支架的两个安装面都做了发黑防锈处理，适应冲压车间切削液、防锈油喷淋的潮湿工况，不会因为长期锈蚀导致拆卸困难。

从安装边界来看，长臂段的安装孔间距适配车间通用的40mm、50mm孔系标准型材，不需要额外打孔就能直接固定在铝型材框架或者钢构基座上；短臂段的安装孔位兼容市面上常用的光电传感器、行程开关、小型导板的安装尺寸，不需要额外做转接板就能直接安装。支架的整体厚度控制在12mm，既保证了足够的结构刚性，又不会占用过多的安装空间，在模具内部狭小的安装空间里也能灵活布置。另外支架的棱边都做了C1倒角处理，安装时不会划伤操作人员的手套，也不会刮破相邻的线缆、气管等辅件，这一点在密集布线的自动化冲压工位里尤为重要，很多现场故障都是因为构件锐边割破线缆导致的停机，这类细节设计往往能减少很多后期维护的麻烦。

在实际选型使用时，需要注意根据承载的构件重量匹配安装螺栓的强度等级，如果承载的是重量超过1kg的检测构件，建议采用8.8级的内六角螺栓进行固定，同时在安装面之间增加防松垫圈，避免长期振动导致螺栓松动。如果是用于模具内部的导板定位，安装时需要配合百分表打表校正两个面的垂直度，确保导板的运行方向和滑块运动方向平行，避免出现导板偏磨、拉伤的问题。不同于标准件库里面的通用L型支架，这款结构的尺寸完全适配汽车冲压工装的常用安装规范，不需要二次修改就能直接调用到工装设计方案里，能大幅减少结构设计的重复工作量。
