NAAMS标准汽车焊接工装夹具结构

这套适配NAAMS标准的焊接工装，主要面向汽车白车身焊装产线的工位定位需求，在整车厂冲压件上线后的拼焊工序里，承担侧围、底板类冲压件的装夹定位作用，是焊装线工位端最常见的标准化工装单元。NAAMS作为北美车企联合推行的焊装与冲压配套部件标准，核心是解决不同车企、不同供应商之间工装部件的互换性问题，避免各厂自行设计夹具带来的接口不统一、备件通用性差的问题，这套夹具的整体设计完全贴合该标准的接口规范，夹臂、安装座、定位销的连接尺寸都符合通用互换要求，产线运维时可以直接替换同标准的备件，不需要额外改制安装位。

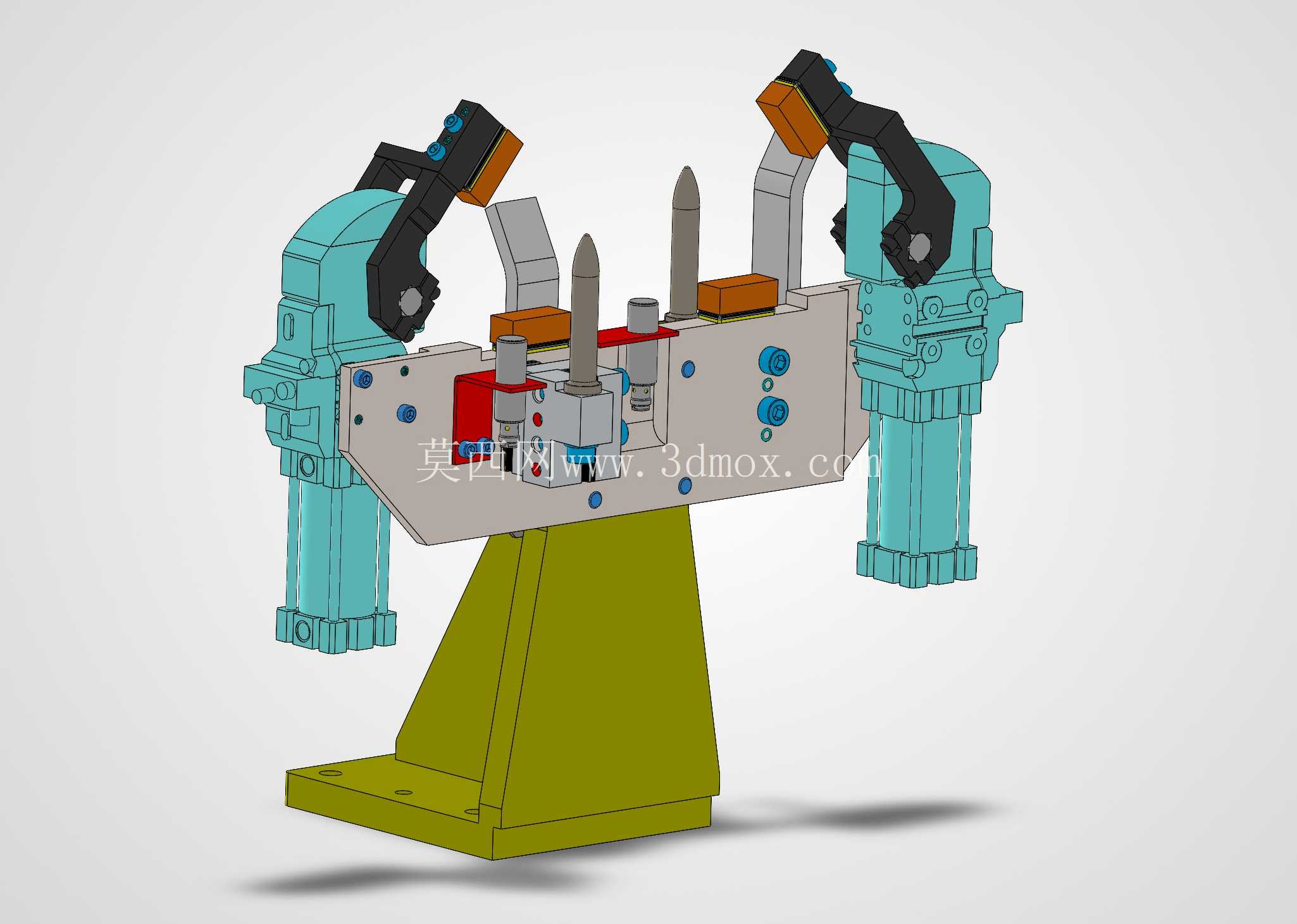

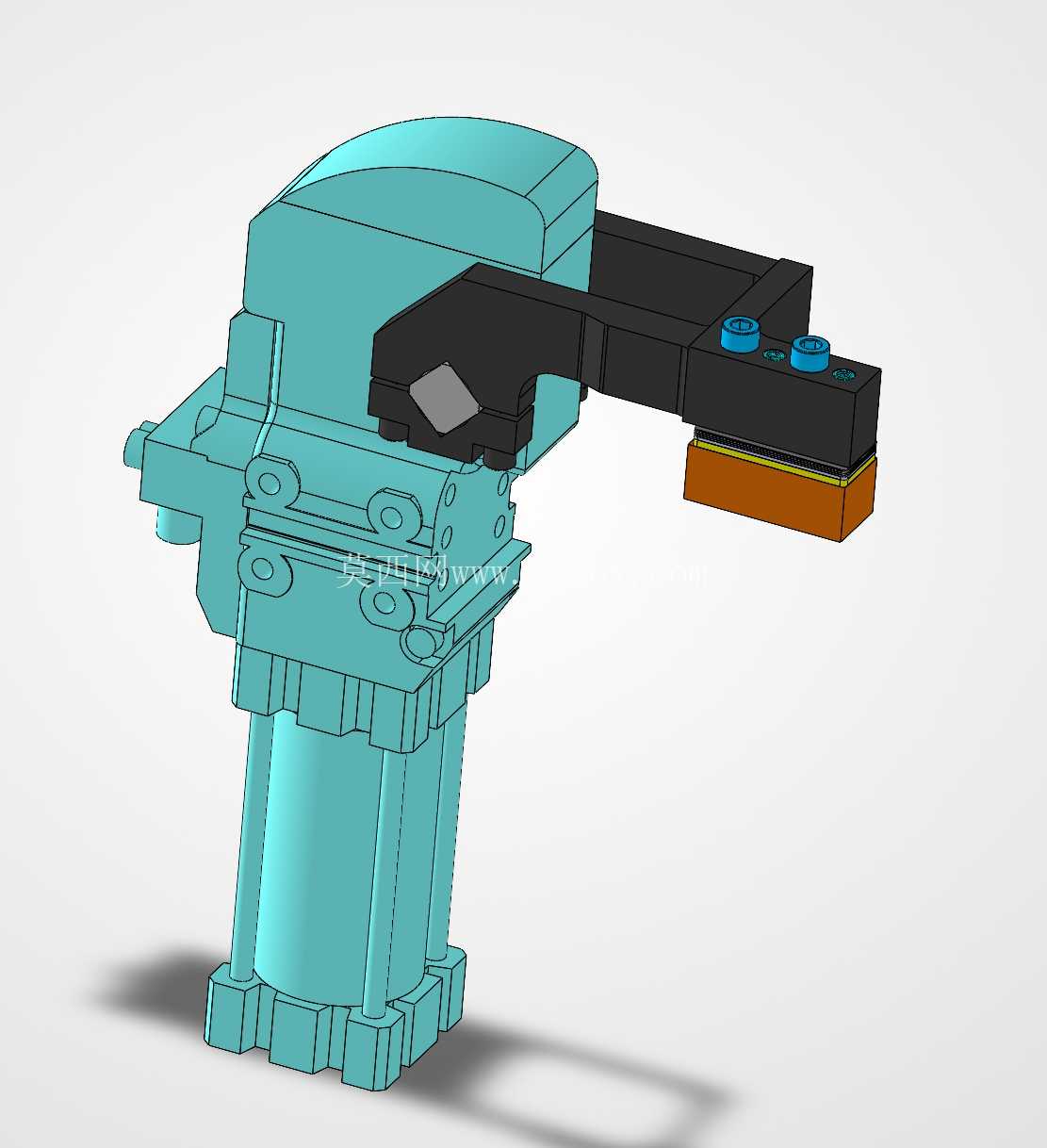

从结构布局来看，整套夹具采用双夹臂对称布置的形式，底部是带安装孔的梯形支撑座，支撑座上方的安装基板承担所有功能部件的承载作用，基板上集成了两组气动夹紧单元、两组定位销单元以及对应的限位挡块。两个夹紧臂的开合行程经过匹配设计，能够覆盖对应冲压件的法兰边夹持范围，夹紧头处设置了聚氨酯材质的压块，避免刚性夹持在冲压件表面留下压痕，影响后续涂装工序的表面质量。定位销采用锥头导向结构，能够在工件上料时自动导入冲压件上的工艺孔，抵消上料过程中存在的微小位置偏差，定位销的安装高度经过校核，刚好匹配对应冲压件的型面高度，不会出现定位过深导致工件顶起、或是定位过浅导致窜动的问题。

设计过程中首先要明确工位的作业边界，这套夹具的安装底座孔位间距符合NAAMS标准的基座安装尺寸，能够直接固定在焊装线的标准工作台上，不需要额外加工过渡连接板，整体安装后的高度控制在常规焊枪作业的可达范围内，工人手持焊枪或是机器人焊钳都能够顺利到达所有焊缝位置，不会出现夹具结构干涉焊枪作业轨迹的问题。夹臂的转动角度经过限位设计，完全打开时不会超出工位的安全边界，避免开合过程中磕碰相邻工位的工装或是传输设备，夹紧状态下的夹持力经过匹配，既能够克服焊接过程中的热变形应力，避免工件焊后出现尺寸偏移，也不会因为夹持力过大导致冲压件薄壁部位出现变形。

基板上的气路接口采用标准快插形式，符合焊装线通用的气源压力参数，接入车间常规压缩空气气源即可驱动，不需要额外配置增压或是减压元件。夹臂的铰接部位设置了自润滑衬套，能够适应焊装车间多粉尘、焊接飞溅多的作业环境，减少日常维护的频次，延长工装的使用寿命。所有外露的功能部件都做了防飞溅处理，夹紧臂的非工作面喷涂了防焊渣涂层，避免焊接飞溅粘附在部件表面影响夹臂的开合精度。定位销采用耐磨合金钢材质，表面经过硬化处理，能够承受长时间反复插拔的磨损，保证长期使用后的定位精度维持在焊装工艺要求的公差范围内。

在实际产线应用中，这类标准化工装夹具不需要针对单一车型做完全的定制化设计，只需要根据对应冲压件的型面调整定位销的位置、更换对应形状的压头，就可以快速适配同平台不同车型的焊装需求，大幅缩短产线的调试周期，降低工装的制造成本。整套夹具的重心落在支撑座的中心位置，夹紧作业过程中不会出现偏载晃动的问题，即使是在机器人自动焊的快节奏作业节拍下，也能够保持稳定的定位精度，满足白车身焊接的尺寸公差要求。夹臂的开合动作设置了到位检测的安装位，可以根据产线自动化需求加装磁性开关，将夹紧状态信号接入产线的控制系统，实现作业过程的状态联锁，避免未夹紧就启动焊接的工艺问题。
