磨机停机锁紧限位操作工装结构

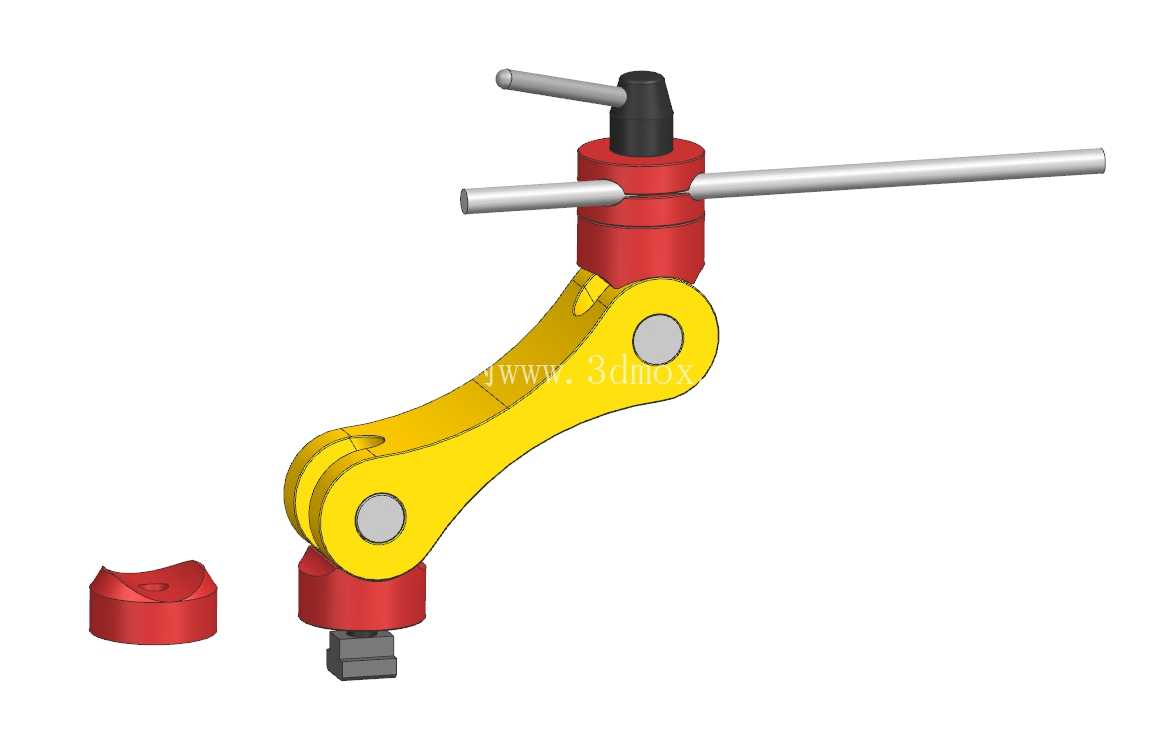

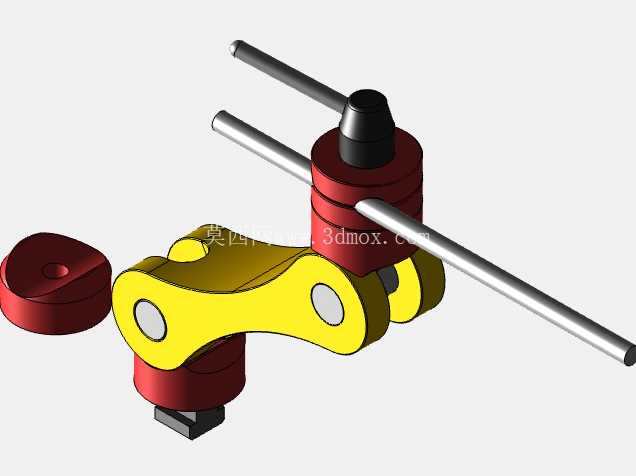

在矿山、建材、粉体加工等行业的粉磨工序中，磨机作为核心粉磨设备，其停机后的检修、衬板更换、内部清堵作业都需要可靠的筒体锁定装置，避免筒体因偏重发生意外转动，造成作业人员伤亡与设备损坏，这套锁紧操作机构正是针对磨机停机维护场景设计的手动锁定执行组件。整套机构采用分体式组合结构，核心由顶部操作手柄组、中部传动连接臂、底部锁紧定位座三个功能模块构成，所有部件均采用金属切削加工成型，连接部位采用销轴铰接结构，保证动作传递的顺畅性。顶部的双横杆操作手柄采用杠杆增力设计，长横杆提供大扭矩输入，短横杆用于微调锁紧位置，操作人员无需额外辅助工具，仅通过手动扳动即可输出足够的锁紧推力，适配现场无动力源的检修作业场景。中部的黄色连接臂为异形弯臂结构，采用等强度设计思路，在保证结构刚度的前提下，通过曲线轮廓优化减少不必要的材料冗余，臂身两端的铰接孔内镶嵌耐磨衬套，降低长期反复动作带来的铰接磨损，延长部件使用寿命，弯臂的摆动角度经过严格校核，刚好覆盖锁紧与释放两个工位的行程需求，不会出现过位卡滞或者行程不足无法锁止的问题。底部的锁紧座分为上下两个部分，上部红色的调节座与连接臂下端铰接，下部的定位块直接卡入磨机筒体端盖的定位卡槽内，接触面采用仿形设计，与卡槽的贴合面积达到85%以上，避免局部应力集中造成定位块变形或者卡槽压溃。整套机构的安装边界经过适配优化，不需要对原有磨机端盖结构进行大规模改造，仅需要在端盖对应位置预留标准尺寸的定位卡槽与铰接支座安装孔即可完成装配，整体外轮廓在锁紧状态下不会超出磨机端盖的安全防护范围，不会与周边的传动齿轮罩、检修平台护栏发生运动干涉。在实际使用过程中，当磨机完成停机、筒体转动到检修工位后，操作人员先将底部定位块对准端盖的定位卡槽，扳动长操作手柄带动连接臂下压，通过杠杆力将定位块牢牢压入卡槽内，此时筒体的周向转动被完全限制，即使筒体内钢球与物料存在偏载，也无法带动筒体转动，为内部检修作业提供可靠的机械锁止保障；当检修作业完成后，反向扳动手柄即可带动定位块脱出卡槽，解除锁止状态，整个操作过程单人即可完成，操作时长不超过30秒，相比传统的插销式锁止装置，操作力降低40%以上，锁止可靠性提升明显。设计过程中针对铰接部位的受力情况进行了反复校核，所有销轴均采用调质处理的合金结构钢加工，连接臂的截面尺寸经过有限元受力分析优化，在承受最大锁止反力的情况下，最大变形量控制在0.2mm以内，不会出现因结构变形导致锁止失效的问题。同时整套机构的外露部件均采用醒目的颜色区分，操作部件为金属原色，受力结构件为黄色警示色，固定基座为红色，方便现场操作人员快速识别操作部位与检查锁止状态，避免误操作。在日常维护方面，所有铰接部位都预留了润滑注油孔，可定期加注润滑脂降低磨损，易损的耐磨衬套与定位块都设计为可更换结构，不需要整体更换整套机构，降低后期维护成本。这套机构除了应用在球磨机、棒磨机等粉磨设备的停机锁止场景外，经过尺寸适配调整后，也可应用在大型回转窑、滚筒干燥机等需要停机锁定的回转类设备上，具备较强的场景适配性。
