数控铣床TTS刀架卡扣式标识标签设计

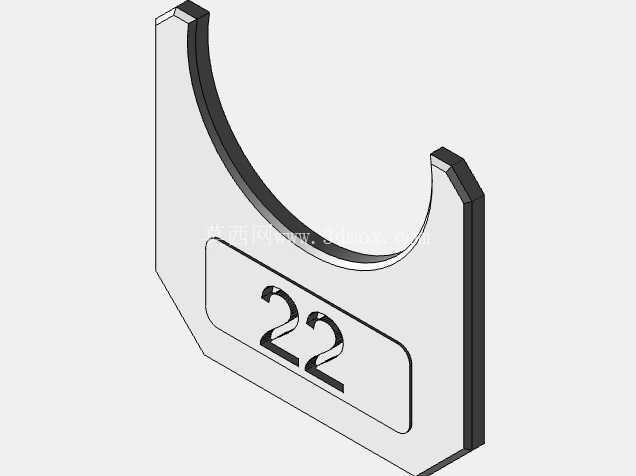

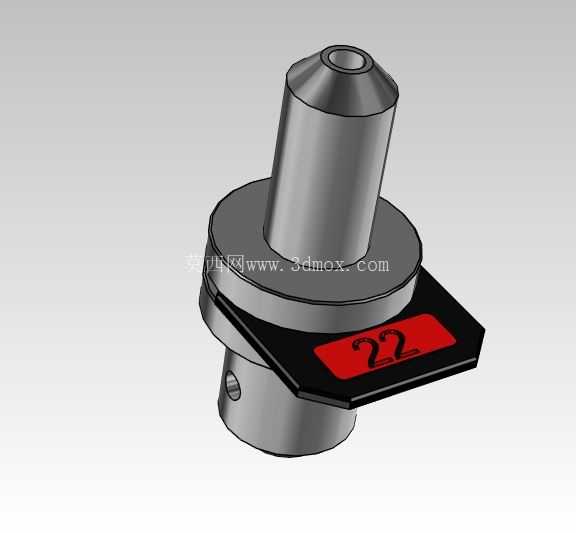

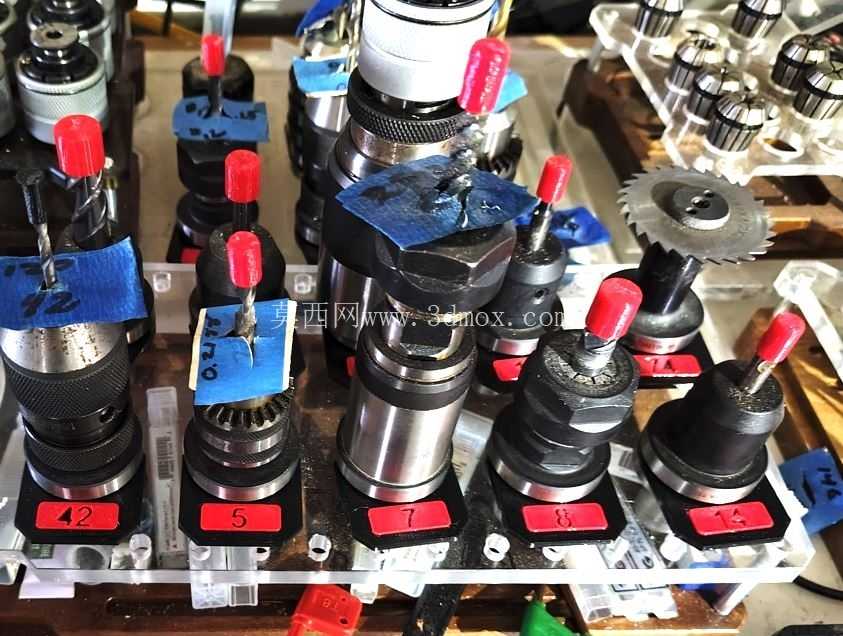

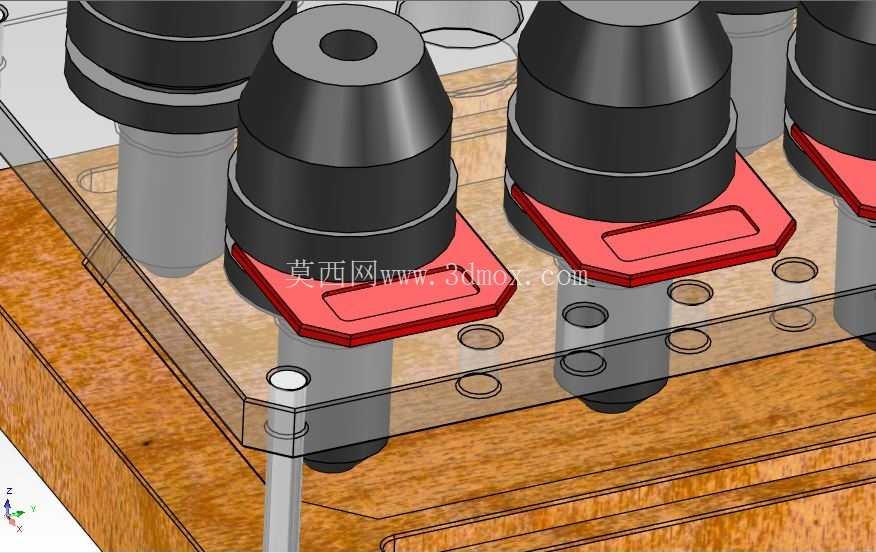

在机加工车间的日常生产调度里，数控铣床刀库的刀具管理一直是影响换刀效率、降低错装风险的关键环节，不少车间因为刀位标识模糊、标签易脱落，出现过调用错误刀具导致工件报废、甚至撞机的问题，这款TTS刀架卡扣标签，就是针对这类现场痛点做的适配性结构设计。从实际安装场景来看，这类标签直接卡装在TTS标准刀架的对应刀位基座位置，不需要额外在刀架本体上钻孔、打胶或者做粘接处理，完全依靠卡扣自身的弹性形变实现卡紧固定，安装时只需要对准刀架侧边的卡位轻轻按压到位即可，拆卸更换标签时也不需要借助额外工具，用手轻掰卡扣边缘就能取下，不会在刀架表面残留胶痕或者造成安装面损伤，适配车间频繁调整刀具排布、更新刀具参数的管理需求。设计阶段首先考虑的是车间现场的复杂工况，机加工区域常年存在切削液飞溅、金属切屑飘落、油污附着的情况，所以标签的卡扣结构做了全包边的卡位设计，卡装到位后卡扣的贴合面完全压在刀架的安装凸台上，不会因为切削液长期冲刷、设备运行的持续振动出现松脱移位的情况，标签的正面标识区域做了略微凸起的边框设计，即使表面有切屑划过或者操作人员拿取刀具时剐蹭，也不会直接磨损到标识区域的打印内容，能长期保持标识清晰可读。从功能特性上来说，这款标签除了标注刀位编号之外，预留的平整标识面还可以打印对应刀具的类型、加工参数、适用工件材质、刃磨周期等管理信息，操作人员在换刀前不需要调取系统页面核对，直接看刀位标签就能快速确认刀具信息，大幅减少换刀前的核对时间，也能避免夜班或者光线不佳的工况下看错刀位编号的问题。标签的整体外形做了圆角过渡处理，没有尖锐的棱角，操作人员在刀架区域拿取刀具、调整刀位的时候不会被边角刮伤，卡扣的壁厚做了针对性的优化，既有足够的卡紧强度，反复拆装几十次也不会出现卡扣断裂或者塑性变形的情况，同时不会因为壁厚过大导致标签突出刀架表面太多，避免刀具装卸过程中刀柄和标签发生碰撞干涉。安装边界方面，这款标签的卡接尺寸完全匹配标准TTS刀架的侧边卡位尺寸，卡装后标签的最外沿距离刀架安装面的突出量控制在合理范围内，不会超出刀架的原有安全轮廓，相邻刀位的标签之间预留了足够的间隙，即使所有刀位都装满标签，也不会出现相邻标签互相挤压、翘起的情况，不管是木质刀架存储座还是机床上的固定式刀塔，只要是标准TTS刀位规格都能适配安装。在实际生产应用中，这类卡扣标签还支持不同颜色的区分打印，比如可以用红色标签标注精加工刀具、黄色标注待刃磨刀具、绿色标注新入库刀具，通过颜色和文字标识结合的方式，进一步提升刀具管理的效率，不需要凑近看文字内容，远远通过颜色就能快速区分刀具状态，特别适合多机床、多班次的规模化机加工车间使用，能帮车间建立更清晰的刀具目视化管理体系，减少因为刀具管理混乱导致的生产等待时间和质量风险。结构设计上没有多余的复杂特征，整体是一体化的卡扣结构，没有额外的组装零件，生产制作时可以直接通过3D打印或者小批量注塑成型，制作成本低，更换起来也很方便，即使个别标签因为意外磕碰损坏，也能快速替换，不会影响刀架的正常使用。
