双托盘式仓储承载钢架结构设计

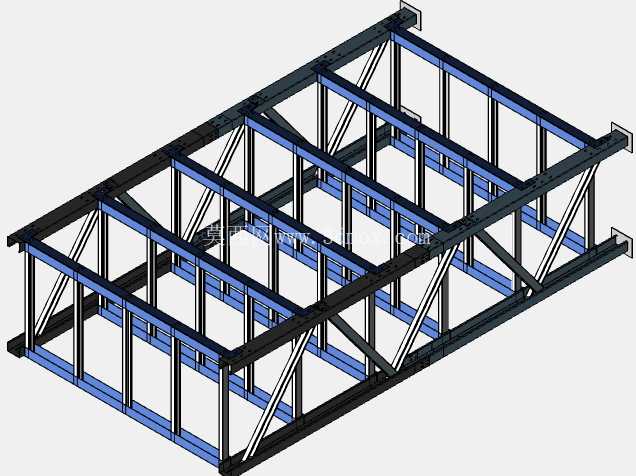

在生产车间物料周转、仓储中心批量货品存放以及线边工位物料暂存场景中，这类双托盘位的钢架结构是衔接物流转运与工位存取的核心承载单元，区别于单托盘位的简易架体，双托盘布局能在同等占地宽度下提升一倍的单元化存储容量，适配标准叉车的双向叉取作业需求，减少通道预留的空间浪费。从结构受力逻辑来看，整个架体采用主次梁分层传力的设计思路，顶部与底部的纵向主梁采用加厚矩形截面型材，承担托盘满载时的竖向均布荷载，横向次梁按照托盘底部的支撑筋位间距排布，确保托盘放置后受力点完全落在次梁承载面上，避免托盘局部悬空导致的变形或物料倾翻。斜向支撑的布置完全遵循钢结构稳定设计逻辑，在架体的纵向侧面交叉布置斜撑，抵消叉车存取作业时产生的水平侧向冲击力，同时在架体两端设置端部连接耳板，耳板上预留的安装孔位可实现多组架体的并排拼接，也能通过膨胀螺栓与地面或上部建筑结构固定，满足高位存储时的抗倾覆要求。

实际使用中，这类架体的承载面高度经过反复校核，恰好匹配标准手动液压托盘车与平衡重式叉车的最低叉取高度，作业时无需调整货叉角度即可顺畅完成托盘的取放，架体内部的净空尺寸严格对应标准1200mm×1000mm工业托盘的外形边界，两侧预留的20mm间隙能抵消托盘放置时的对位误差，避免托盘与架体立柱发生剐蹭。主梁与次梁的连接节点采用满焊焊接工艺，焊后对焊趾位置进行打磨处理消除应力集中，所有外露金属表面做喷塑防锈处理，适配车间内多尘、偶尔有切削液飞溅的作业环境，长期使用不会出现表层脱落锈蚀的问题。

从建模逻辑来看，整个结构的型材截面参数完全对应市场通用的冷弯型钢规格，没有设计非标准的定制截面，生产时可直接采购成品型材切割下料，无需额外开模，降低加工制造成本。架体的模块化设计思路体现在所有斜撑与主梁的连接位置都采用统一的节点板尺寸，同规格的零部件可以完全互换，后期维护时如果局部构件出现碰撞变形，可直接拆卸更换对应部件，无需整体拆解架体。考虑到部分场景下需要在架体底部配置流利条实现物料的先进先出，主梁上预留了通用的安装孔位，后期改造时无需重新钻孔破坏主体结构，直接通过螺栓连接即可加装辅助配件。

在安装边界方面，架体的底部支脚采用可调式设计，可通过底部的调节螺栓调整±30mm的高度差，适配车间地面不平整的安装条件，确保架体安装完成后所有承载面处于同一水平面上，避免托盘放置后出现滑动偏移。架体的整体宽度控制在2500mm以内，恰好满足两个标准托盘并排摆放的尺寸要求，纵向长度可根据实际存储需求拼接扩展，单组独立架体的高度控制在1200mm，属于低位存储范畴，无需额外配置防护护栏即可满足作业安全要求，适合生产车间线边的半成品临时存放、仓储中心的拣选工位物料存储以及物流中转站的快速周转存储场景。结构受力计算时按照每个托盘位1吨的额定承载进行校核，主梁的最大挠度控制在跨度的1/500以内，满载时不会出现明显的下挠变形，长期反复加载也不会产生永久性的结构形变，保证长期使用的结构稳定性。
