双列带轮移动式餐盘周转存储架

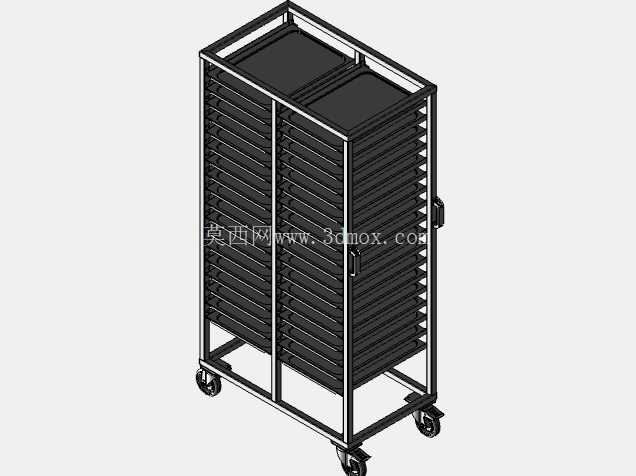

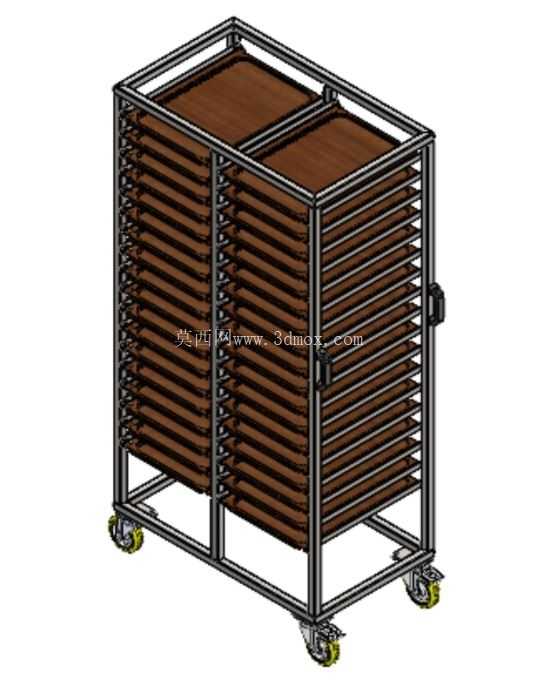

这款双列带轮移动式存储架，最初的设计需求来自餐饮集中配餐场景与食品加工车间的物料周转环节，主要用于规整存放扁平状餐盘、托盘类工件，解决传统堆叠存放拿取效率低、物料易磕碰刮花的问题。从结构设计逻辑来看，整体采用框架式方管焊接主体，框架截面尺寸经过承重校核，单根立柱选用25*25mm规格的薄壁方管，在保证整体结构刚性的前提下尽可能降低自重，避免满载推移时出现框架变形、层板下坠的问题。整体外形宽度控制在800mm以内，深度适配常规600*400mm规格的标准餐盘，高度设置为1400mm，匹配成年人站立操作时的舒适拿取高度，最上层搁板高度不超过操作者肩部位置，最下层搁板距离地面预留120mm间隙，既避免地面潮气、清洁污水接触存放物料，也给底部脚轮安装预留足够的操作空间。双列独立存储区的设计，将架体内部空间沿宽度方向均匀分隔为两个独立单元，每个单元内设置等间距排布的层板滑槽，滑槽采用折边钣金件制作，折边高度15mm，相邻滑槽的垂直间距为45mm，每个滑槽可独立承托一个餐盘，抽拉时无相邻物料干涉，单架满载可容纳60个标准餐盘，存储密度远高于普通平面置物货架。架体底部配置四个万向脚轮，其中两个带刹车锁定结构，脚轮轮面采用聚氨酯材质，滚动阻力小且不会划伤环氧地坪车间地面，轮架采用加厚钢板冲压成型，单轮额定承重50kg，满足满载状态下的推移需求，刹车踏板设置在脚轮侧方，脚踩即可锁定架体位置，避免在取放物料时架体出现滑移偏移。架体侧方设置内嵌式拉手，拉手位置距离地面900mm，符合人手推移时的自然施力高度，推移时无需过度弯腰或抬臂，降低操作人员的劳动强度。顶部设置两块封板，封板与框架采用螺栓连接，可阻挡上方落尘污染存放的餐盘，封板边缘做圆角打磨处理，避免操作人员磕碰划伤。在实际应用场景中，这类周转存储架除了餐饮配餐环节使用，也可适配电子车间PCB板周转、钣金小件分层存放、印刷行业印版临时存储等场景，只要更换对应滑槽的层板托条，即可适配不同厚度、不同尺寸的扁平类工件存放。设计过程中特意规避了突出的螺栓头、尖锐边角，所有框架焊接位置都做打磨钝化处理，避免推移或取放物料时勾挂衣物、划伤工件表面。框架整体做喷塑表面处理，涂层厚度控制在60-80μm，具备耐油污、耐水擦洗的特性，适配食品车间、生产车间的日常清洁需求。安装边界方面，架体推移时的最小转弯半径为600mm，可顺利通过常规800mm宽度的车间通道门，停靠时占用地面投影面积仅为0.48㎡，空间利用率较高。层板滑槽的安装孔位设计为长圆孔，装配时可根据实际存放物料的厚度灵活调整相邻滑槽的间距，无需重新钻孔加工，适配不同规格物料的存储需求，提升架体的通用适配性。框架底部设置横向加强筋，连接四个脚轮的安装座，避免满载推移时底部框架出现开焊变形，加强筋与立柱采用满焊连接，焊后做打磨平整处理，无虚焊、漏焊位置。
