桌面级三轴运动3D打印框架结构

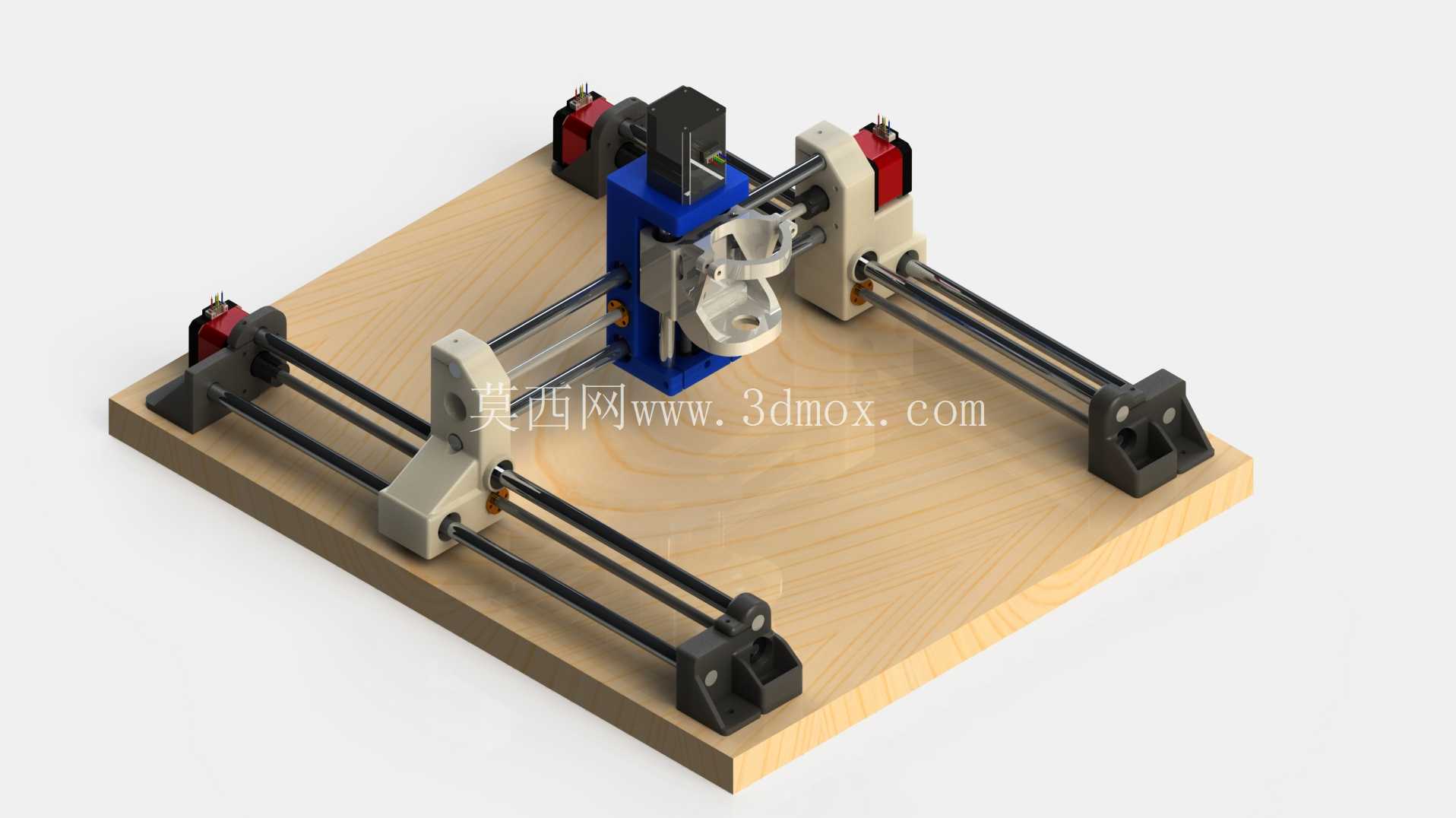

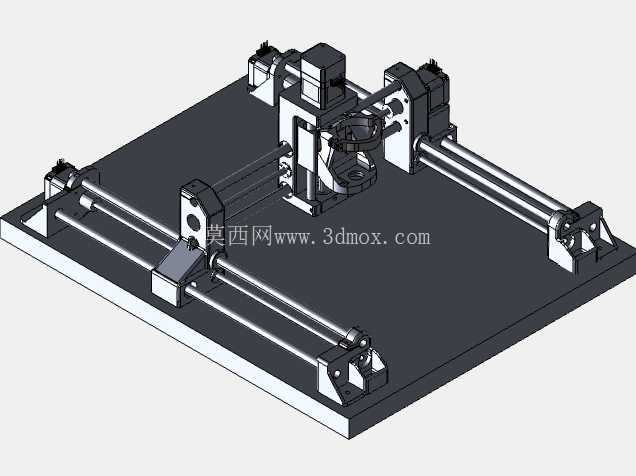

这套三轴运动框架结构，核心面向桌面级增材制造场景搭建，也可适配小型数控雕刻、点胶作业等轻载精密运动需求，整体采用龙门式跨轴布局，将Z轴运动单元集成在X轴滑台上，Y轴负责承载加工平台做前后方向进给，这种布局能在有限的桌面占用空间内，最大化有效加工行程，同时降低整机装配的同轴度调校难度。从结构设计逻辑来看，框架的支撑导向部件选用光轴直线导轨搭配线性滑动轴承，相比线轨方案成本更低，对装配面的平面度公差要求更宽松，适合个人DIY、小型工作室快速组装调试，光轴两端通过立式支撑座固定在木质底板上，支撑座与底板之间采用沉头螺丝锁紧，安装时只需保证同侧两根光轴的平行度公差控制在0.1mm以内，就能避免滑台运动卡滞的问题。X轴的传动采用同步带轮搭配步进电机的方案，电机安装座采用分体式锁紧结构，可快速调整同步带张紧度，无需额外设计张紧轮结构，减少了零件数量与装配工序；Z轴单元采用单丝杆直连驱动的结构，丝杆端部通过联轴器与步进电机输出轴连接，滑台部分预留了通用的安装孔位，可直接适配常见的E3D系列挤出头、dremel电磨夹头等作业执行端，用户可根据自身作业需求快速更换功能部件，无需重新设计连接结构。Y轴的平台安装面预留了均布的M3螺纹孔，可直接固定玻璃打印平台、小型工件夹具等配件，平台下方的滑块与两根平行光轴配合，运动过程中由同步带带动前后进给，整体运动行程覆盖常规桌面级作业的需求范围，安装边界上，整机底板采用标准的400mm见方尺寸，可直接放置在常规工作台面上，无需额外定制安装支架，整机高度控制在300mm以内，不会占用过多垂直空间，适合桌面场景使用。在结构刚性设计上，光轴支撑座采用加强筋结构，避免高速运动时支撑端产生形变导致的运动精度偏差，X轴的横梁采用双光轴平行布置，相比单光轴结构可承受更大的偏载力矩，当Z轴滑台移动到X轴行程端部时，也不会出现横梁下挠的问题。各轴的电机安装位都预留了走线槽空间，可将电机线缆、末端执行器的控制线沿光轴侧面布置，避免运动过程中线缆与运动部件产生干涉。这套框架的设计思路偏向模块化拆分，所有结构件都可单独拆卸更换，当某一部分出现磨损或需要升级时，无需拆解整机就能完成替换，比如后续需要升级更高精度的线轨传动，只需更换对应的支撑座与滑块组件即可，原有底板、电机安装位的孔位都能兼容。从实际应用角度看，这套结构既可以作为入门级3D打印机的基础运动框架，满足个人用户制作小尺寸零件、创意模型的打印需求，也可通过更换执行端，改造为小型PCB雕刻机、点胶机，用于电子制作过程中的小批量样板加工、精密点胶作业，框架的运动重复定位精度可控制在0.05mm级别，能够满足绝大多数桌面级轻载精密作业的精度要求。装配过程中，用户可先将Y轴的两根光轴与支撑座固定在底板上，预装滑块与平台后手动滑动测试顺畅度，再依次安装X轴横梁组件、Z轴滑台与驱动电机，最后调整各轴的同步带张紧度与丝杆同轴度，整个装配流程无需专用工装，只用常规内六角扳手就能完成全部组装工作，调试门槛较低，适合三维建模从业者、机械爱好者作为运动结构设计的参考样例，也可直接用于小型桌面加工设备的快速搭建。
